Trekke- og kabelfordelingsboks UZD250-4 R

Art.nr. 7410026 | EAN 4012197375416

Art.nr. / Type

Gulvhøyde min.	80 mm

Gulvhøyde maks.	160 mm

Kanalhøyde min.

Kanalhøyde maks.

Dekselutførelse	Universal

Monteringsåpning for innbyggingsenhet	kvadratisk

Merkestørrelse

Produktbeskrivelse

Produktbeskrivelse

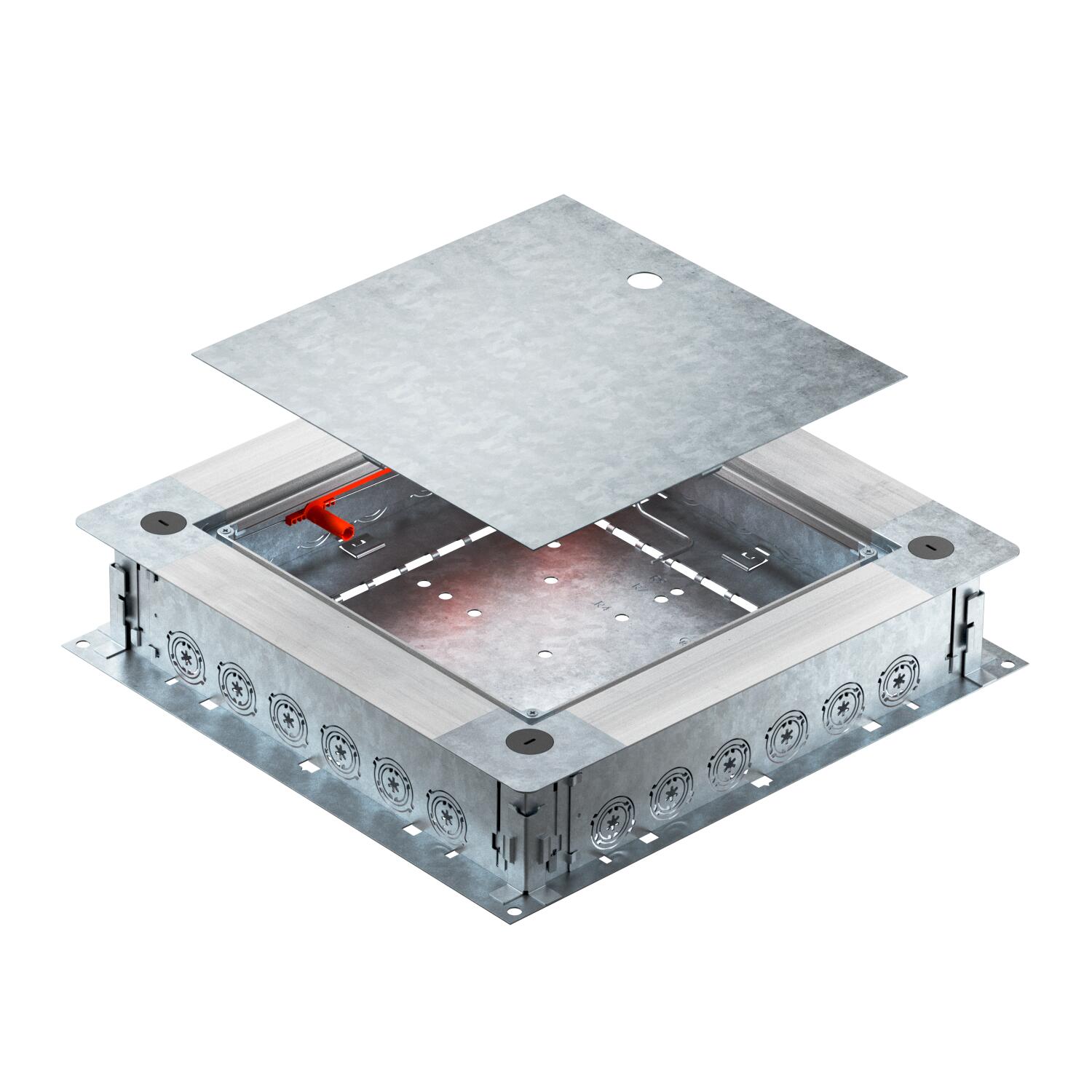

Trekke- og kabelfordelingsboks UZD250-4 R med sidevegger av stålplater. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst med hurtignivellering til en gulvhøyde på 80 - 160 mm. Gulvhøyden kan bearbeides plant med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk. Innføring av kabler og ledninger via rørinnføringene. Rørinnføring per side passer for 6 installasjonsrør hver med diameter M20, M25 og M32.

Tekniske data

Tekniske data

Antall installerbare enheter	1
Beskyttelsesgrad (IP) når den brukes	IP20
Bredde	400 mm
CO2-fotavtrykk (GWP) fra vugge til port	22,1564 kg CO2e / 1 Stykke
Dekselutførelse	Universal
Dimensjon	400x380x80
Egner seg for en innstøpningskanal som dekkes av gulvet	nei
Egner seg for en lukket innstøpningskanal som flukter med gulvet	nei
Egnet til dobbeltgulvkanal	nei
for rørtilkobling	ja
Frakoblingsbar	ja
Gulvhøyde maks.	160 mm
Gulvhøyde min.	80 mm
Gulvplate	ja
Høyde	80 mm

Lengde	380 mm

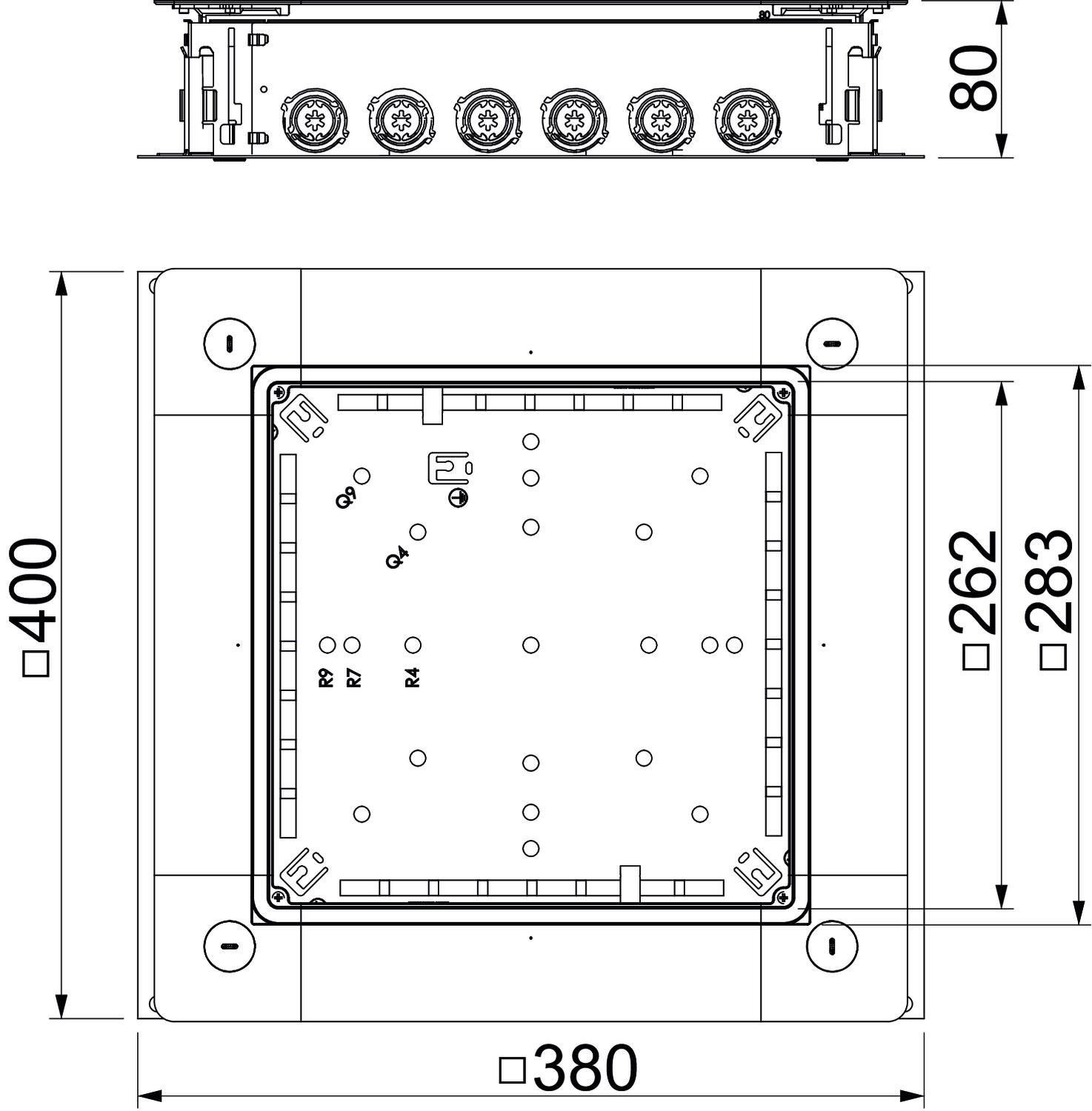

Mål A	380 mm
Mål a	262 mm
Mål B	400 mm
Mål b	283 mm
Materiale	stål
Merkestørrelse	250 mm
Minste gulvlagshøyde	80
Monteringsåpning for innbyggingsenhet	kvadratisk
Monteringsåpning for tank på gulv	nei
Mulighet for montering av tetning	ja
Nivelleringsområde maks.	160 mm
Nivelleringsområde min.	80 mm
Overflate	kontinuerlig galvanisert

Alle typer

Alle typer

Type	Gulvhøyde min.	Gulvhøyde maks.	Kanalhøyde min.	Kanalhøyde maks.	Dekselutførelse	Monteringsåpning for innbyggingsenhet	Merkestørrelse	Art.nr.	Mengde	Minste salgsenhet
UZD250-4	80 mm	160 mm	28 mm	58 mm	Universal	kvadratisk	250 mm	7410022	Stykk	1 Stykk
UZD350-4	80 mm	160 mm	28 mm	58 mm	Universal	kvadratisk	350 mm	7410023	Stykk	1 Stykk
UZD350-4 R	80 mm	160 mm	-	-	Universal	kvadratisk	350 mm	7410025	Stykk	1 Stykk
UZD250-4 R	80 mm	160 mm	-	-	Universal	kvadratisk	250 mm	7410026	Stykk	1 Stykk

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Monteringslokk 250 nominell størrelse 2	DUG 250-3 2	-----	7400455	Stykk	1 Stykk
Monteringslokk 250 nominell størrelse 4	DUG 250-3 4	-----	7400459	Stykk	1 Stykk
Monteringslokk 250 nominell størrelse 6	DUG 250-3 6	-----	7400463	Stykk	1 Stykk
Monteringslokk 250 for innbyggingsenheter med nominell størrelse 9	DUG 250-3 9	1226071	7400467	Stykk	1 Stykk
Monteringsdeksel 250 for installasjonsenheter av Nominell størrelse R4	DUG 250-3 R4	-----	7400471	Stykk	1 Stykk
