Trekke- og kabelfordelingsboks UZD350-4 R 80 | 160 | | | Universal | kvadratisk | 350 |

Trekke- og kabelfordelingsboks UZD350-4 R

Art.nr. 7410025 | EAN 4012197375386

Art.nr. / Type	7410025 / UZD350-4 R

Gulvhøyde min.	80 mm

Gulvhøyde maks.	160 mm

Dekselutførelse	Universal

Monteringsåpning for innbyggingsenhet	kvadratisk

Merkestørrelse	350 mm

Produktbeskrivelse

Produktbeskrivelse

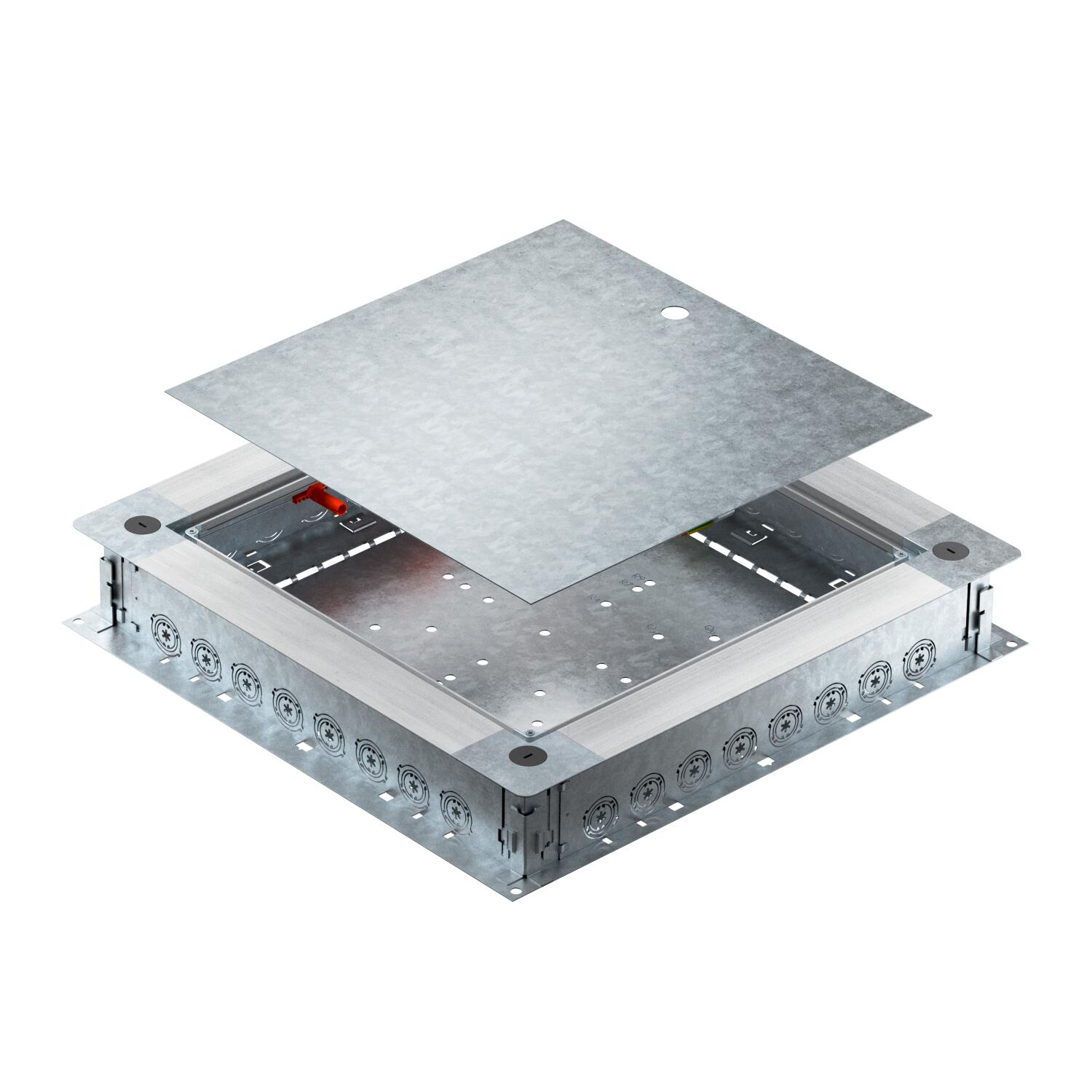

Trekke- og kabelfordelingsboks UZD350-4 R med sidevegger av stålplater. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst med hurtignivellering til en gulvhøyde på 80 - 160 mm. Gulvhøyden kan bearbeides plant med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk. Innføring av kabler og ledninger via rørinnføringene. Rørinnføring per side passer for 8 installasjonsrør hver med diameter M20, M25 og M32.

Tekniske data

Tekniske data

Antall installerbare enheter	1
Beskyttelsesgrad (IP) når den brukes	IP20
CO2-fotavtrykk (GWP) fra vugge til port	29,833 kg CO2e / 1 Stykke
Dekselutførelse	Universal
Dimensjon	500x480x80
Egner seg for en innstøpningskanal som dekkes av gulvet	nei
Egner seg for en lukket innstøpningskanal som flukter med gulvet	nei
Egnet til dobbeltgulvkanal	nei
for rørtilkobling	ja
Frakoblingsbar	ja
Gulvhøyde maks.	160 mm
Gulvhøyde min.	80 mm
Gulvplate	ja

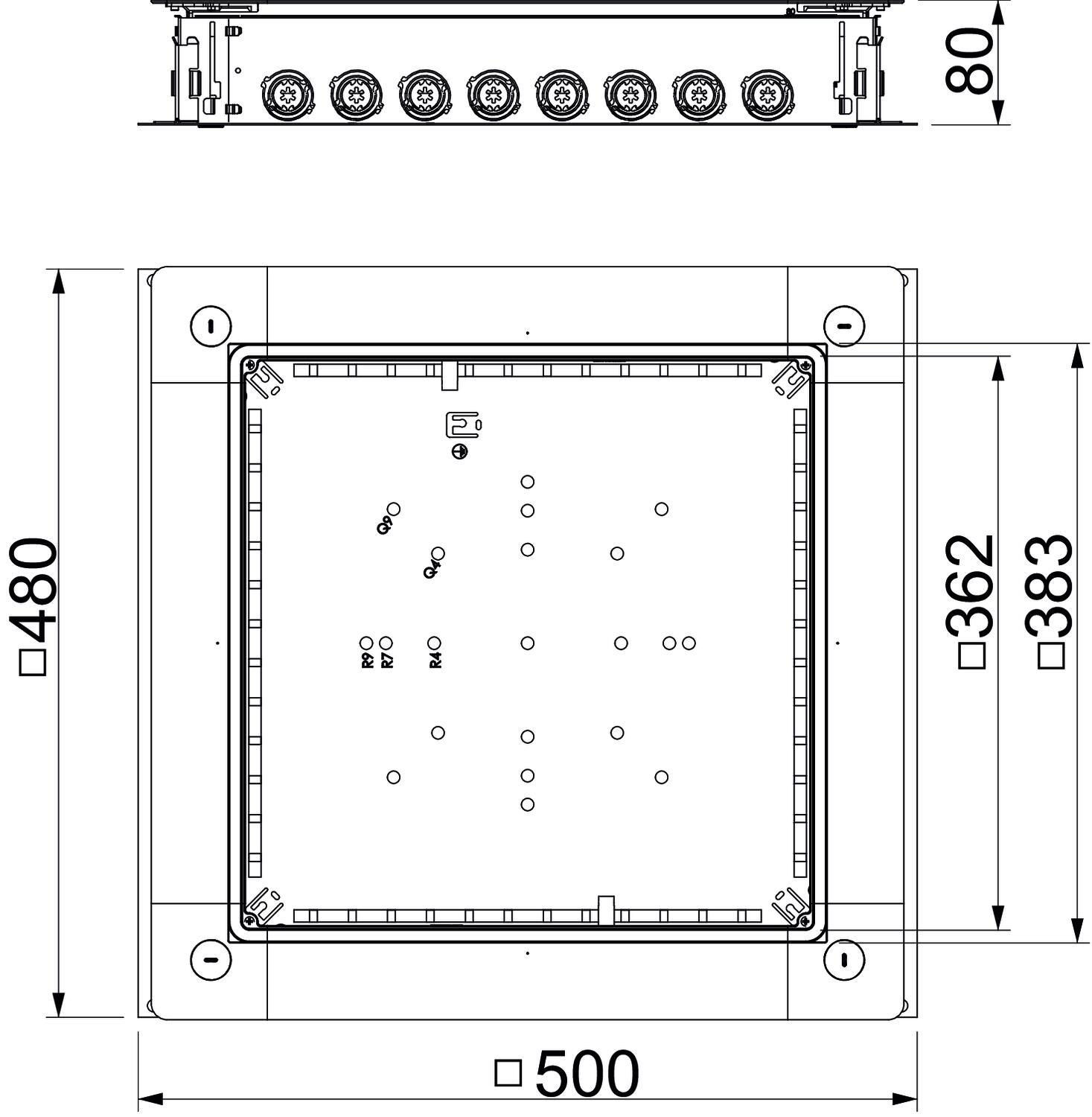

Mål A	480 mm
Mål a	362 mm
Mål b	383 mm
Mål B	500 mm
Materiale	stål
Merkestørrelse	350 mm
Minste gulvlagshøyde	80
Monteringsåpning for innbyggingsenhet	kvadratisk
Monteringsåpning for tank på gulv	nei
Mulighet for montering av tetning	ja
Nivelleringsområde maks.	160 mm
Nivelleringsområde min.	80 mm
Overflate	kontinuerlig galvanisert

Alle typer

Alle typer

Type	Gulvhøyde min.	Gulvhøyde maks.	Dekselutførelse	Monteringsåpning for innbyggingsenhet	Merkestørrelse	Art.nr.	Mengde	Minste salgsenhet
UZD350-4 R	80 mm	160 mm	Universal	kvadratisk	350 mm	7410025	Stykk	1 Stykk

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Monteringslokk 350 nominell størrelse 4	DUG 350-3 4	-----	7400505	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse 6	DUG 350-3 6	-----	7400509	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse 9	DUG 350-3 9	1226086	7400513	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R4	DUG 350-3 R4	-----	7400517	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R7	DUG 350-3 R7	-----	7400533	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R9	DUG 350-3 R9	-----	7400549	Stykk	1 Stykk
