Trekke- og kabelfordelingsboks UZD350-4 80 | 160 | 28 | 58 | Universal | kvadratisk | 350 |

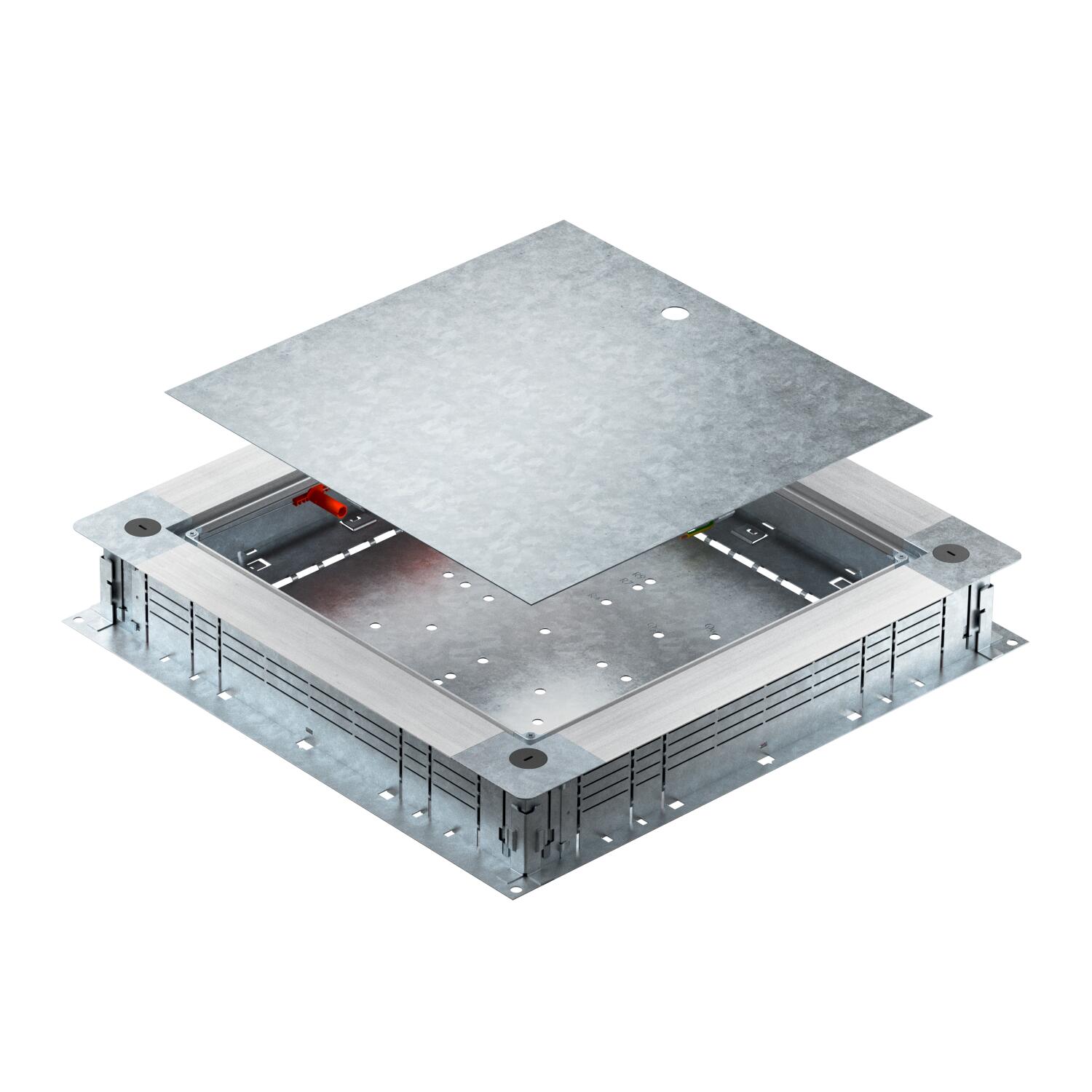

Trekke- og kabelfordelingsboks UZD350-4

Art.nr. 7410023 | EAN 4012197375355

Art.nr. / Type

Gulvhøyde min.	80 mm

Gulvhøyde maks.	160 mm

Kanalhøyde min.

Kanalhøyde maks.

Dekselutførelse	Universal

Monteringsåpning for innbyggingsenhet	kvadratisk

Merkestørrelse

Produktbeskrivelse

Produktbeskrivelse

Trekke- og kabelfordelingsboks for gulvdekkede innstøpningskanaler med sidevegger av stålplate. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst med hurtignivellering til en gulvhøyde på 80 - 160 mm. Gulvhøyden kan bearbeides plant med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk. Innføring av kabler og ledninger med 2-delt EÜK-kanal.

Tekniske data

Tekniske data

Antall installerbare enheter	1
Beskyttelsesgrad (IP) når den brukes	IP20
Bredde	500 mm
CO2-fotavtrykk (GWP) fra vugge til port	29,5817 kg CO2e / 1 Stykke
Dekselutførelse	Universal
Dimensjon	500x480x80
Egner seg for en innstøpningskanal som dekkes av gulvet	ja
Egner seg for en lukket innstøpningskanal som flukter med gulvet	nei
Egnet til dobbeltgulvkanal	ja
for rørtilkobling	nei
Frakoblingsbar	ja
Gulvhøyde maks.	160 mm
Gulvhøyde min.	80 mm
Gulvplate	ja
Høyde	80 mm
Kanalbredde maks.	350 mm
Kanalbredde min.	190 mm

Kanalhøyde maks.	58 mm
Kanalhøyde min.	28 mm
Lengde	480 mm
Mål a	362 mm
Mål A	480 mm
Mål b	383 mm
Mål B	500 mm
Materiale	stål
Merkestørrelse	350 mm
Minste gulvlagshøyde	80
Monteringsåpning for innbyggingsenhet	kvadratisk
Monteringsåpning for tank på gulv	nei
Mulighet for montering av tetning	ja
Nivelleringsområde maks.	160 mm
Nivelleringsområde min.	80 mm
Overflate	kontinuerlig galvanisert

Alle typer

Alle typer

Type	Gulvhøyde min.	Gulvhøyde maks.	Kanalhøyde min.	Kanalhøyde maks.	Dekselutførelse	Monteringsåpning for innbyggingsenhet	Merkestørrelse	Art.nr.	Mengde	Minste salgsenhet
UZD250-4	80 mm	160 mm	28 mm	58 mm	Universal	kvadratisk	250 mm	7410022	Stykk	1 Stykk
UZD350-4	80 mm	160 mm	28 mm	58 mm	Universal	kvadratisk	350 mm	7410023	Stykk	1 Stykk
UZD350-4 R	80 mm	160 mm	-	-	Universal	kvadratisk	350 mm	7410025	Stykk	1 Stykk

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Monteringslokk 350 nominell størrelse 4	DUG 350-3 4	-----	7400505	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse 6	DUG 350-3 6	-----	7400509	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse 9	DUG 350-3 9	1226086	7400513	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R4	DUG 350-3 R4	-----	7400517	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R7	DUG 350-3 R7	-----	7400533	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R9	DUG 350-3 R9	-----	7400549	Stykk	1 Stykk
