- Produktbeskrivelse
-

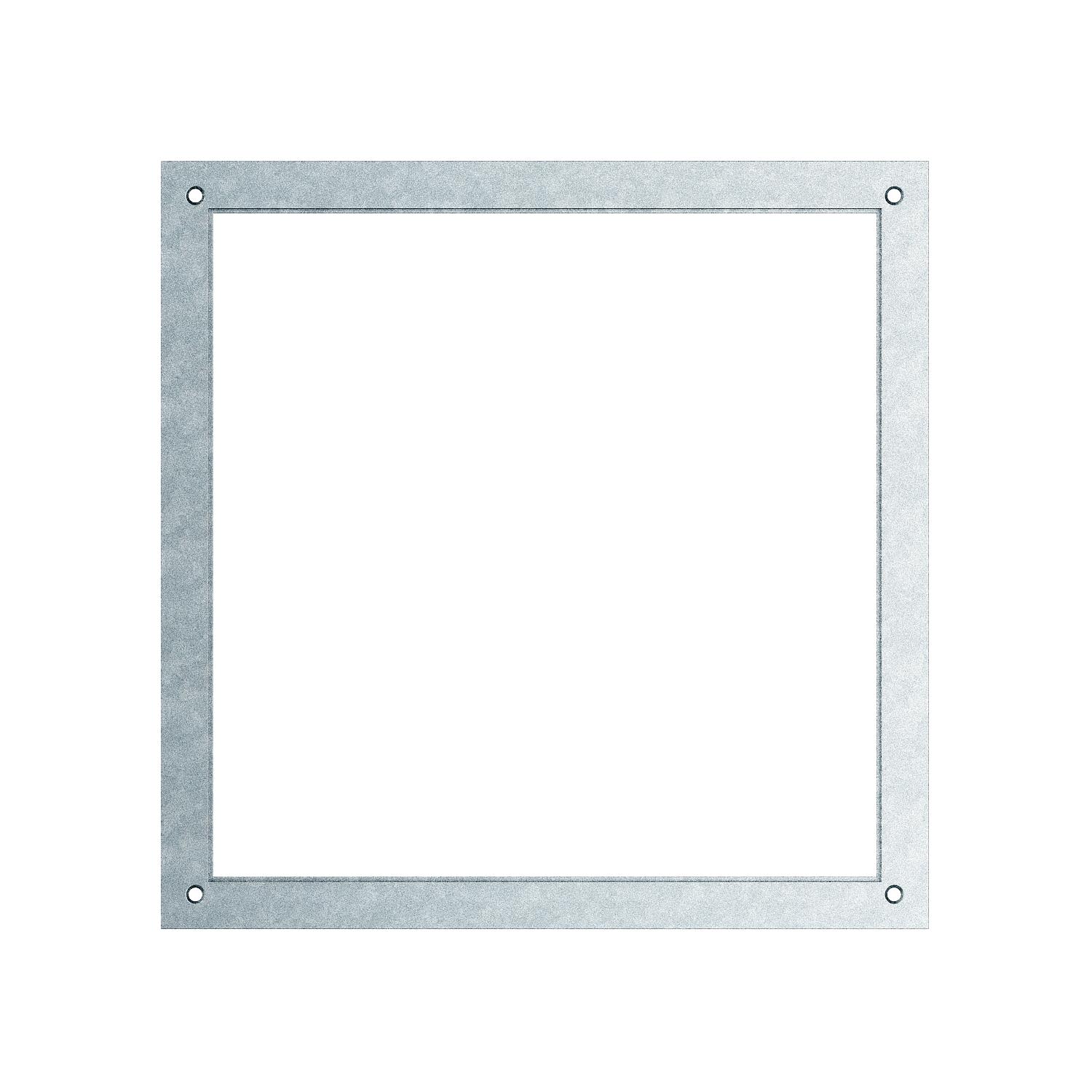

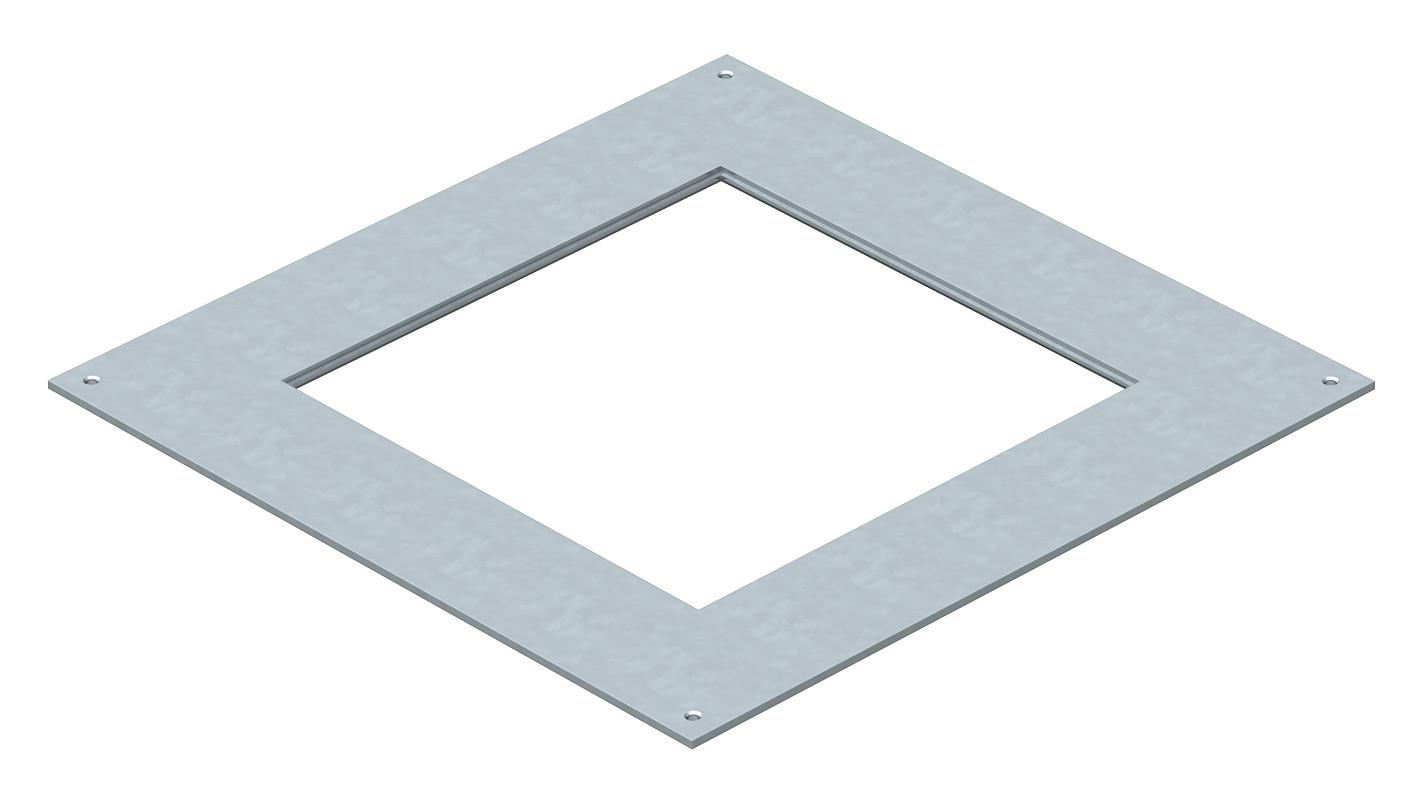

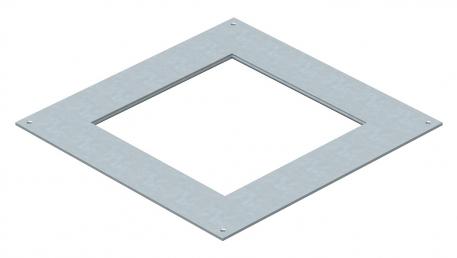

ProduktbeskrivelseMonteringslokk til trekke- og kabelfordelingsboks i gulvet av type UZD250-3 til oppbygging av en innbyggingsenhet med nominell størrelse 9. Innbyggingsåpning 3 mm forsenket til etterlukking med blindlokk.
-
- Tekniske data
-
Mål

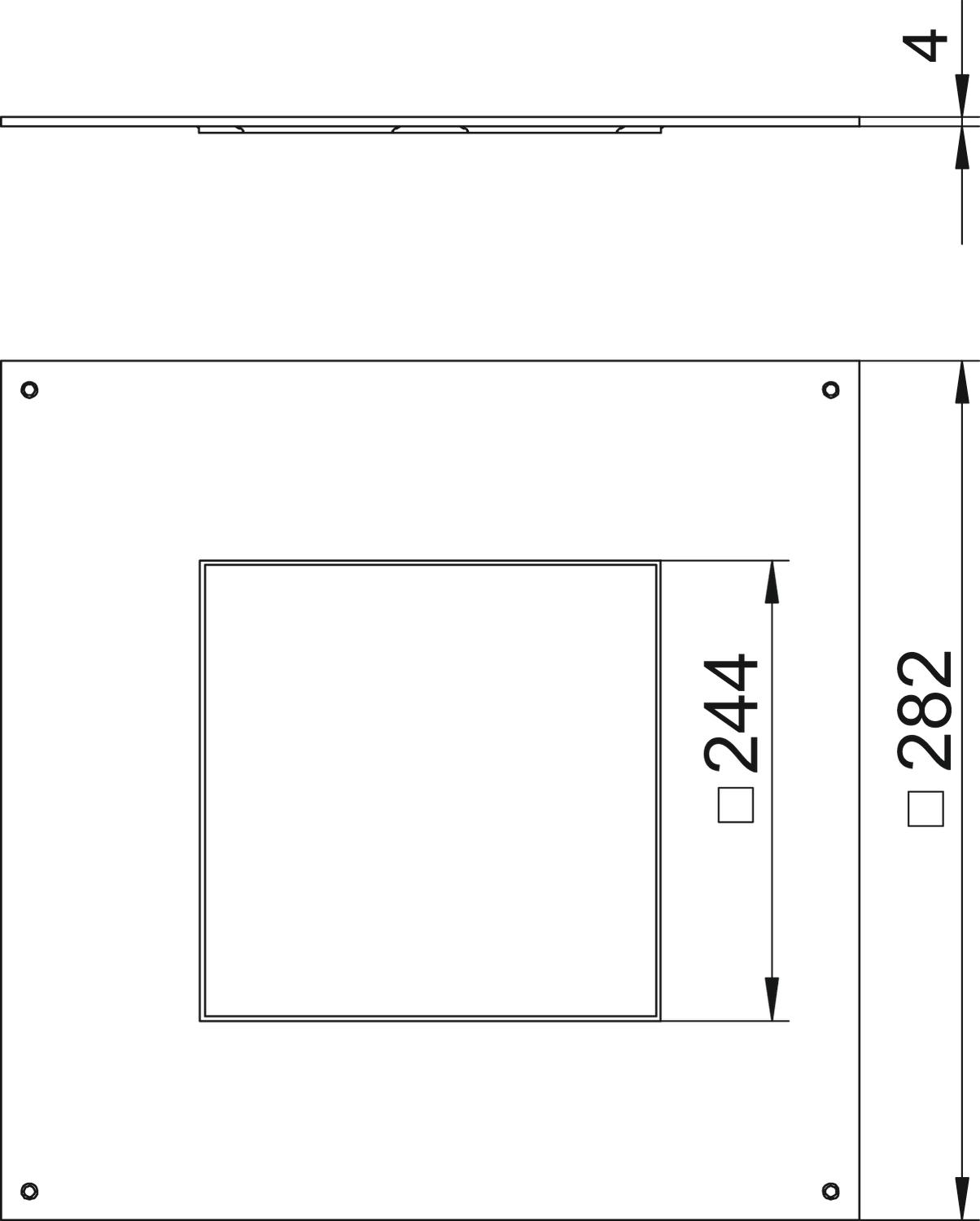

Bredde 282 mm Deksel for monteringsåpning nei Dimensjon 282x282x4 Egner seg for en innstøpningskanal som dekkes av gulvet ja Egner seg for en lukket innstøpningskanal som flukter med gulvet nei Kanalbredde maks. 250 mm Kanalbredde min. 190 mm Lengde 282 mm Mål a 244 mm Mål A 282 mm Materiale stål Materialtykkelse 4 mm Merkestørrelse 250 mm Monteringsåpning kvadratisk Monteringsåpning for tank på gulv nei Mulighet for montering av tetning nei Nominell størrelse for innbyggingsenheter 9 Overflate kontinuerlig galvanisert Tunglastutførelse nei Vedlikehold av gulv tørr - Alle typer
- Nedlastinger
-
Datablad DUG 250-3 9 / 7400467 , 0.25MB , pdfEU-samsvarserklæring DUG 250-3 9 / 7400467 , 0.13MB , pdfStorbritannias samsvarserklæring DUG 250-3 9 / 7400467 , 0.10MB , pdfREACH Samsvarserklæring DUG 250-3 9 / 7400467 , 0.12MB , pdfRoHS Samsvarserklæring DUG 250-3 9 / 7400467 , 0.13MB , pdfMonteringsanvisning EÜK screed-covered duct system generation 3 , 76.05MB , pdfMonteringsanvisning Gulvdekket kanalsystem EÜK , 10.26MB , pdf
