Innstøpningsboks UGD350-3 for GESR9/55
Art.nr. 7410064 | EAN 4012195678779
- Produktbeskrivelse
-

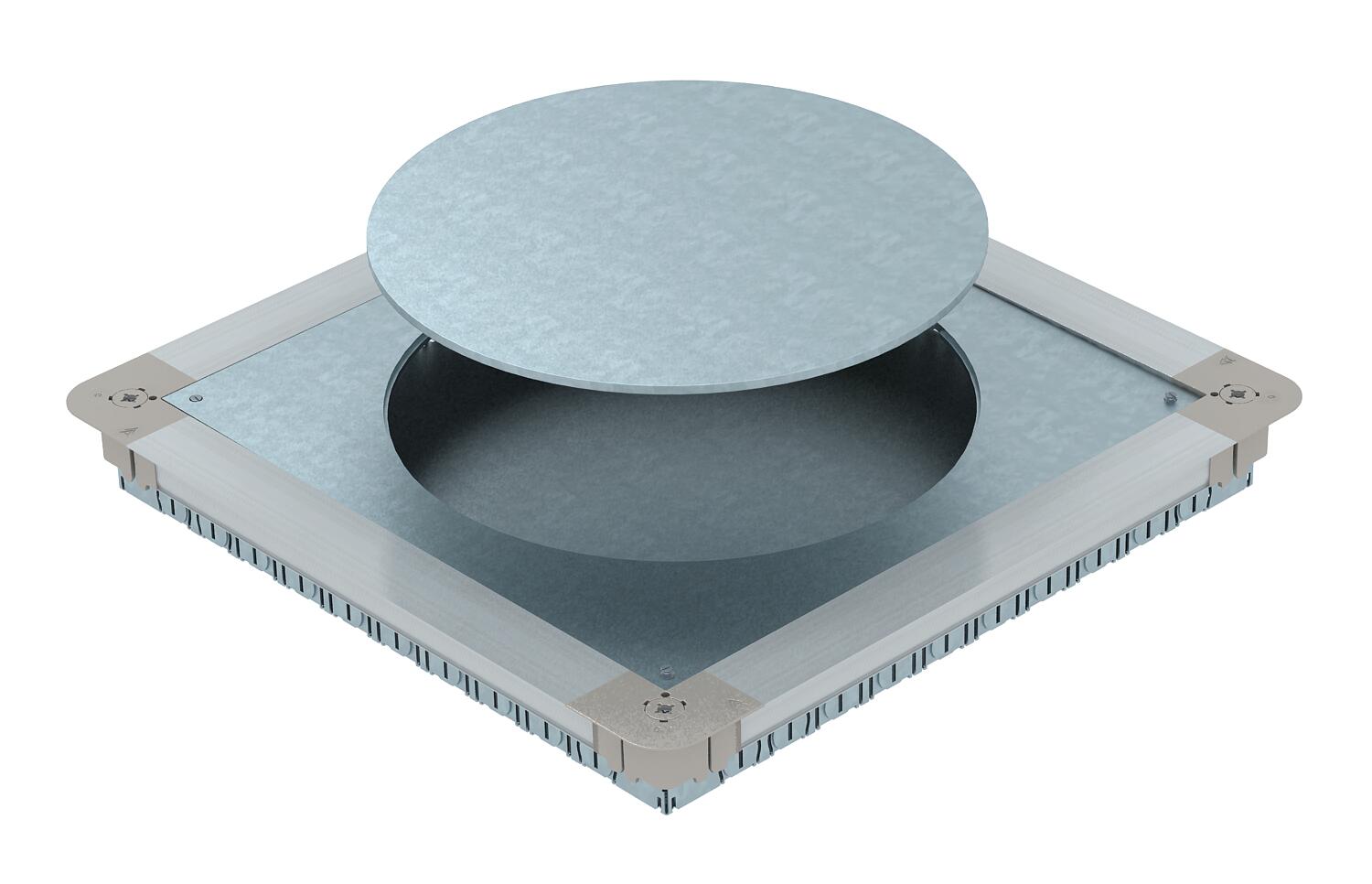

ProduktbeskrivelseInnstøpningsboks med monteringslokk og dekselblindplate med sidevegger av stålplate. For montering av en kvadratisk apparatinnsats GES9 55 i støpte gulv fra 55 mm. Kan nivelleres trinnløst til den nominelle gulvhøyden og avrettingsmassen kan bearbeides i plan med avtrekkskanten. Med rørinnføringsåpninger på hver side: 7 x M20, 3 x M25, 4 x M32. Brukbar rørstørrelse for en systemhøyde på 55 mm: M20.
-
- Tekniske data
-
Mål

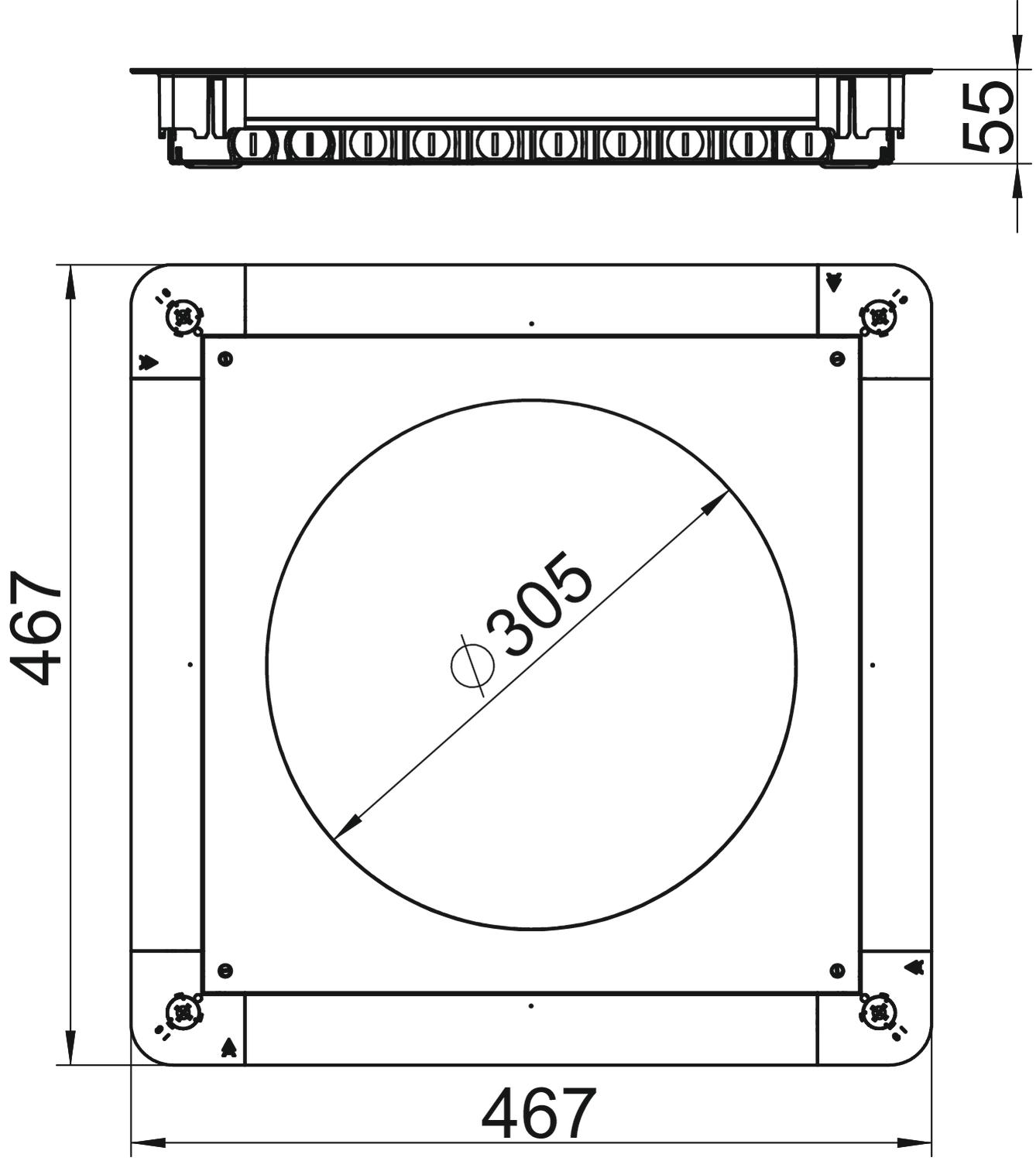

Bredde 467 mm CO2-fotavtrykk (GWP) fra vugge til port 41,1371 kg CO2e / 1 Stykke Dekselutførelse Rund Dimensjon 467x467x55 Egner seg for en innstøpningskanal som dekkes av gulvet nei Egner seg for en lukket innstøpningskanal som flukter med gulvet nei Egnet til dobbeltgulvkanal nei for rørtilkobling ja Frakoblingsbar nei Gulvhøyde maks. 80 mm Gulvhøyde min. 55 mm Gulvplate ja Høyde 55 mm Kanalbredde maks. 350 mm Kanalbredde min. 190 mm Lengde 467 mm Mål "h" 55 mm Mål A 467 mm Mål B 467 mm Mål d Ø 305 mm Materiale stål Merkestørrelse 350 mm Monteringsåpning for innbyggingsenhet Rund Monteringsåpning for tank på gulv nei Mulighet for montering av tetning nei Nivelleringsområde maks. 80 mm Nivelleringsområde min. 55 mm Nominell størrelse for innbyggingsenheter R9 Overflate kontinuerlig galvanisert senkbar i flukt med gulv ja Utbyggingsmulighet til montering av installasjonsenheter Vedlikehold av gulv tørr - Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Kvadratisk apparatinnsats for gulvhøyde 55 mm
GES9 55U V 7011 7405037 1 Stykk
Kvadratisk apparatinnsats for gulvhøyde 55 mm
GES9 55U V 9011 7405039 1 Stykk
Rund apparatinnsats for gulvhøyde 55 mm
GESR9 55U V 7011 7405047 1 Stykk
Rund apparatinnsats for gulvhøyde 55 mm
GESR9 55U V 9011 7405049 1 Stykk - Nedlastinger
-
EU-samsvarserklæring UGD55 350-3R9R / 7410064 , 0.13MB , pdfREACH Samsvarserklæring UGD55 350-3R9R / 7410064 , 0.13MB , pdfRoHS Samsvarserklæring UGD55 350-3R9R / 7410064 , 0.13MB , pdfMonteringsanvisning Gulvdekket kanalsystem EÜK , 10.26MB , pdfMonteringsanvisning EÜK screed-covered duct system generation 3 , 76.05MB , pdfFor dette produktet finnes ingen anbudstekster
