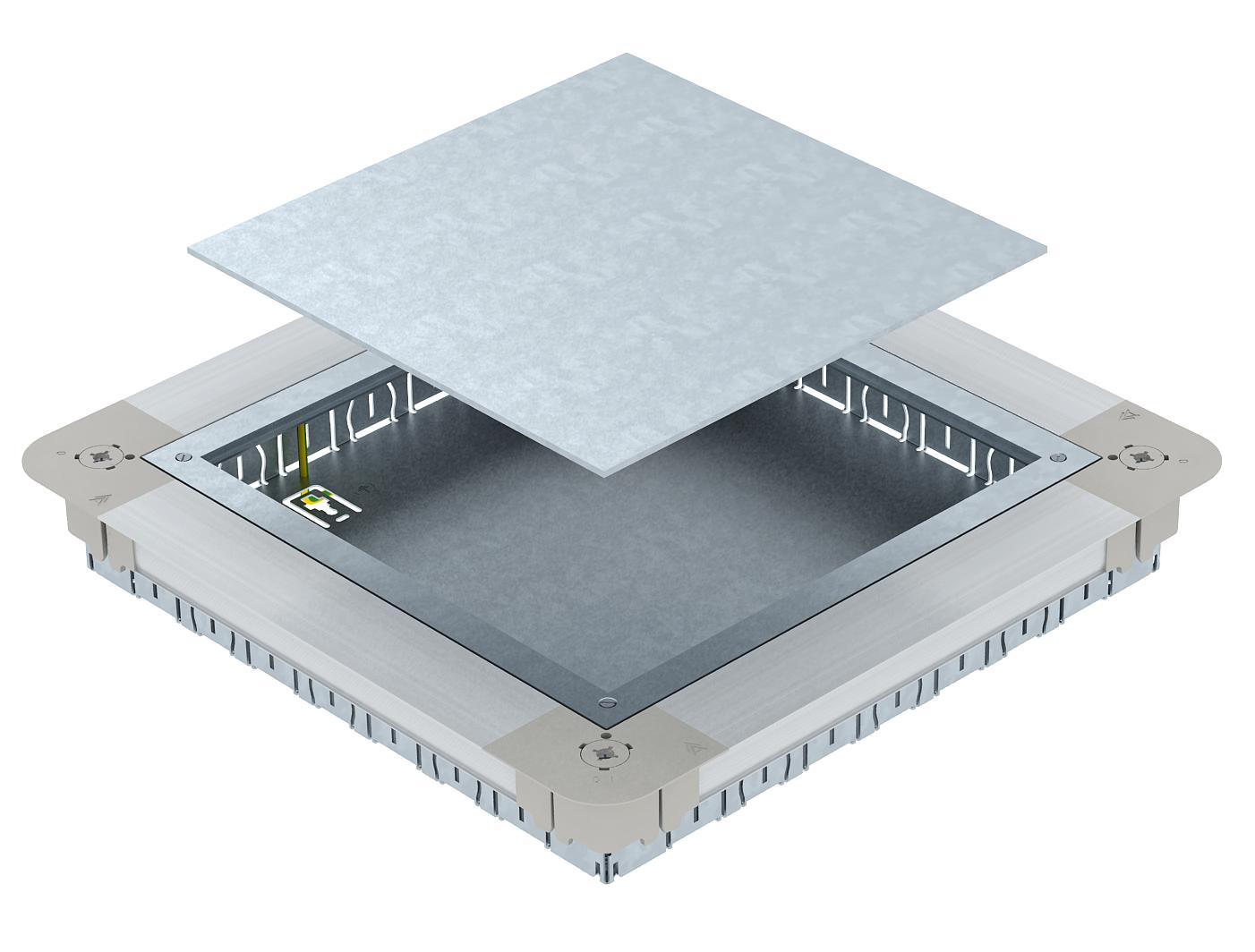

Innstøpningsboks UGD250-3 for GES9/55
Art.nr. 7410060 | EAN 4012195678724
- Produktbeskrivelse
-
ProduktbeskrivelseInnstøpningsboks med monteringslokk og dekselblindplate med sidevegger av stålplate. For montering av en kvadratisk apparatinnsats GES9 55 i støpte gulv fra 55 mm. Kan nivelleres trinnløst til den nominelle gulvhøyden og avrettingsmassen kan bearbeides i plan med avtrekkskanten. Med rørinnføringsåpninger på hver side: 7 x M20, 3 x M25, 4 x M32. Brukbar rørstørrelse for en systemhøyde på 55 mm: M20.
-
- Tekniske data
-

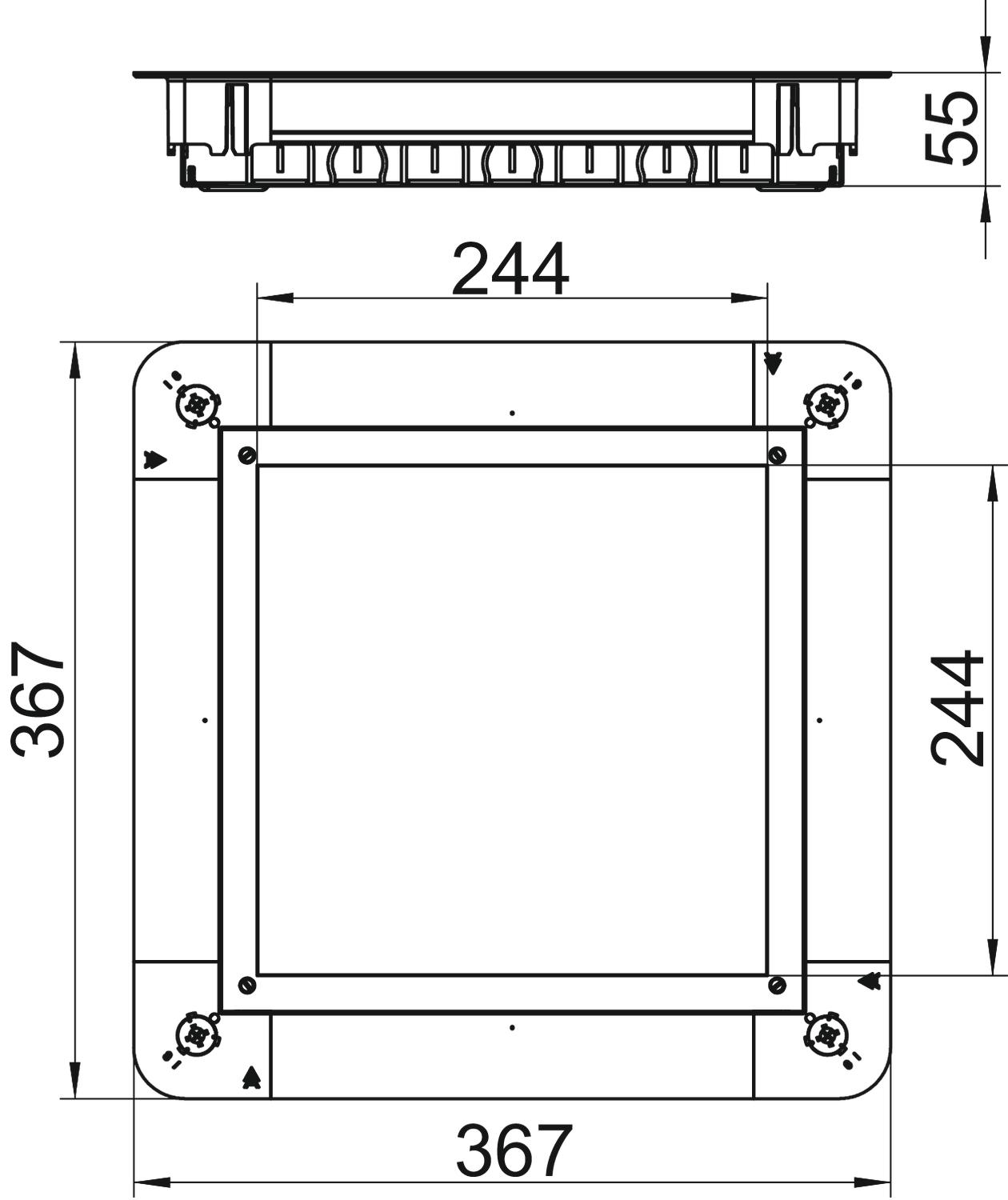

Mål
Bredde 367 mm CO2-fotavtrykk (GWP) fra vugge til port 25,7284 kg CO2e / 1 Stykke Dekselutførelse kvadratisk Dimensjon 367x367x55 Egner seg for en innstøpningskanal som dekkes av gulvet nei Egner seg for en lukket innstøpningskanal som flukter med gulvet nei Egnet til dobbeltgulvkanal nei for rørtilkobling ja Frakoblingsbar nei Gulvhøyde maks. 80 mm Gulvhøyde min. 55 mm Gulvplate ja Høyde 55 mm Kanalbredde maks. 250 mm Kanalbredde min. 190 mm Lengde 367 mm Mål "h" 55 mm Mål A 367 mm Mål a 244 mm Mål B 367 mm Mål b 244 mm Materiale stål Merkestørrelse 250 mm Monteringsåpning for innbyggingsenhet kvadratisk Monteringsåpning for tank på gulv nei Mulighet for montering av tetning nei Nivelleringsområde maks. 80 mm Nivelleringsområde min. 55 mm Nominell størrelse for innbyggingsenheter 9 Overflate kontinuerlig galvanisert senkbar i flukt med gulv ja Utbyggingsmulighet til montering av installasjonsenheter Vedlikehold av gulv tørr - Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Kvadratisk apparatinnsats for gulvhøyde 55 mm
GES9 55U V 7011 7405037 1 Stykk
Kvadratisk apparatinnsats for gulvhøyde 55 mm
GES9 55U V 9011 7405039 1 Stykk

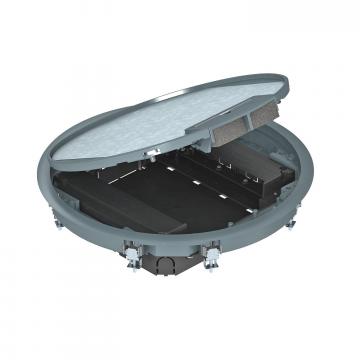

Rund apparatinnsats for gulvhøyde 55 mm
GESR9 55U V 7011 7405047 1 Stykk

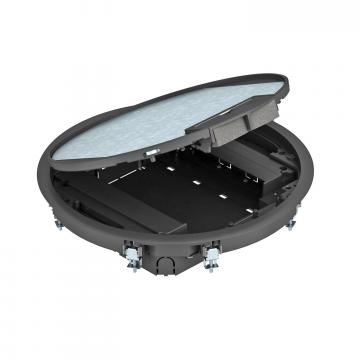

Rund apparatinnsats for gulvhøyde 55 mm
GESR9 55U V 9011 7405049 1 Stykk - Nedlastinger
-
