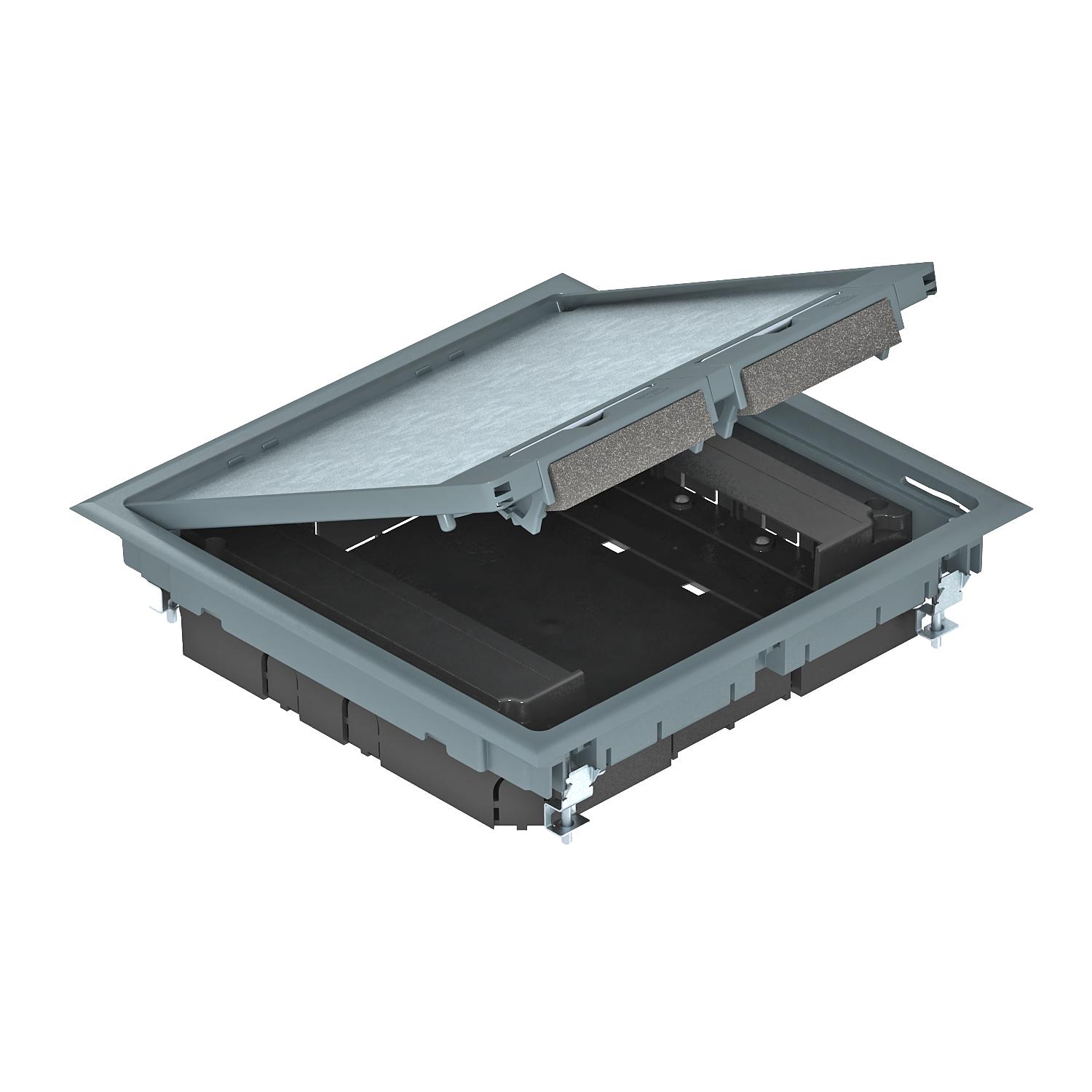

Kvadratisk apparatinnsats for gulvhøyde 55 mm
Art.nr. 7405037 | EAN 4012195674436
- Produktbeskrivelse
-
ProduktbeskrivelseApparatinnsats GES9 med fast byggehøyde på 55 mm for bruk i installasjonskanal-systemer i tørre rom innendørs med gulv for tørt renhold. Med to monteringshus for vertikal montasje av Modul 45-apparater og fire strekkavlastninger. For montering av Modul 45-apparater trenger man to monteringsrammer.
Montering av Datamoduler utføres med maksimalt to valgfrie MPMT45 monteringsplater.
Enheten er utstyrt med universelle monteringsbraketter
-
- Tekniske data
-
Tekniske data
Antall installerbare enheter 8 Åpnemekanisme Bøylehåndtak Apparatholder til montering av installasjonsbokser nei Beskyttelsesramme gulvbelegg ja Bredde 263 mm Bredde innbyggingsmål 242 mm Bredde utvendig mål 263 mm CO2-fotavtrykk (GWP) fra vugge til port 6,3617 kg CO2e / 1 Stykke Dimensjon 263x263x59 Egner seg for en innstøpningskanal som dekkes av gulvet ja Egner seg for en lukket innstøpningskanal som flukter med gulvet ja Egnet for våtrengjøring nei Egnet til dobbeltgulvinnbygging ja Egnet til dobbeltgulvkanal ja Egnet til hulgulv ja Farge jerngrå; RAL 7011 Gulvhøyde min. 55 mm Gulvhøyde min. 58 mm Høyde 59 mm Innbyggingsdybde 58 mm Lengde 263 mm Lengde innbyggingsmål 242 mm Lengde utvendig mål 263 mm Mål "h" 55 mm Materiale polyamid Med gulvbeleggutsparing nei Mulighet for montering av tetning nei Nominell størrelse for innbyggingsenheter 9 Rammeutførelse Teppebeskyttelsesramme Tunglastutførelse nei Tykkelse gulvbelegg 5 mm Utførelse kvadratisk Utførelse kabeluttak Svingbart Ledningsuttak Vedlikehold av gulv tørr Vertikal last, liten flate til 3 000 N Vertikal last, stor flate til 5 000 N - Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Monteringsramme for fire enkle Modul 45®-apparater
MT45V 4 7408670 5 Stykk
Monteringsramme for kombinasjon trippel og enkel Modul 45®-apparater
MT45V 3+1 7408680 5 Stykk
Monteringsramme for kombinasjon dobbel og dobbel Modul 45®-apparater
MT45V 2+2 7408682 5 Stykk
Monteringsplate 2 x datakontakt type C til System 55
MPMT45 2C 7408705 1 Stykk - Nedlastinger
-
REACH Samsvarserklæring GES9 55U V 7011 / 7405037 , 0.12MB , pdfRoHS Samsvarserklæring GES9 55U V 7011 / 7405037 , 0.13MB , pdfMerkegodkjenning VDE-tegngodkjenning GES 55 , 0.18MB , pdfFor dette produktet finnes ingen anbudstekster
