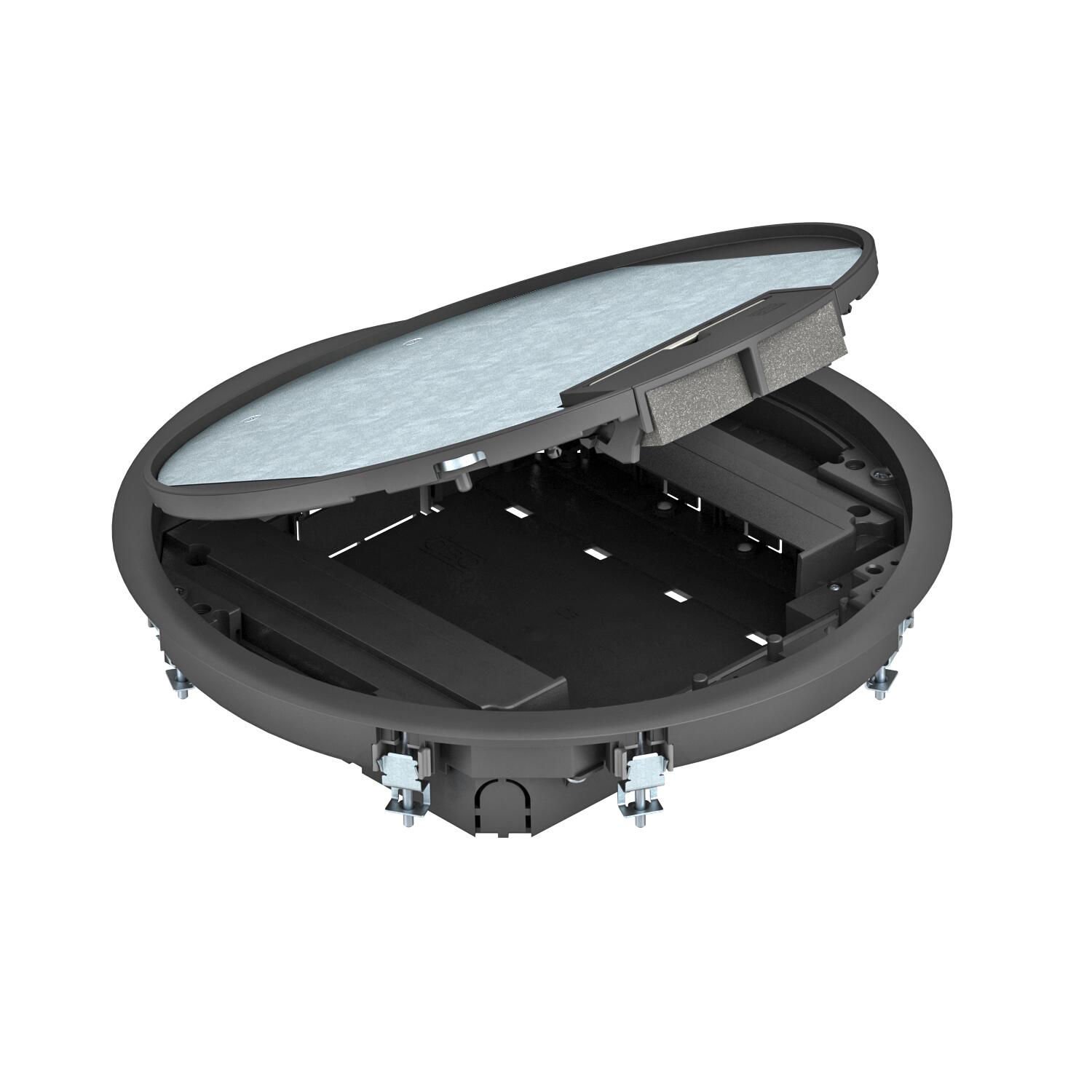

Rund apparatinnsats for gulvhøyde 55 mm
Art.nr. 7405049 | EAN 4012195674467
- Produktbeskrivelse
-
ProduktbeskrivelseApparatinnsats GESR9 med fast byggehøyde på 55 mm innvendig. Med to monteringshus for vertikal montasje av Modul 45-apparater og fire strekkavlastninger. For montering av Modul 45-apparater trenger man to monteringsrammer.
Montering av Datamoduler utføres med en MPMT45 monteringsplate.
Enheten er utstyrt med universelle monteringsbraketter
-
- Tekniske data
-
Tekniske data

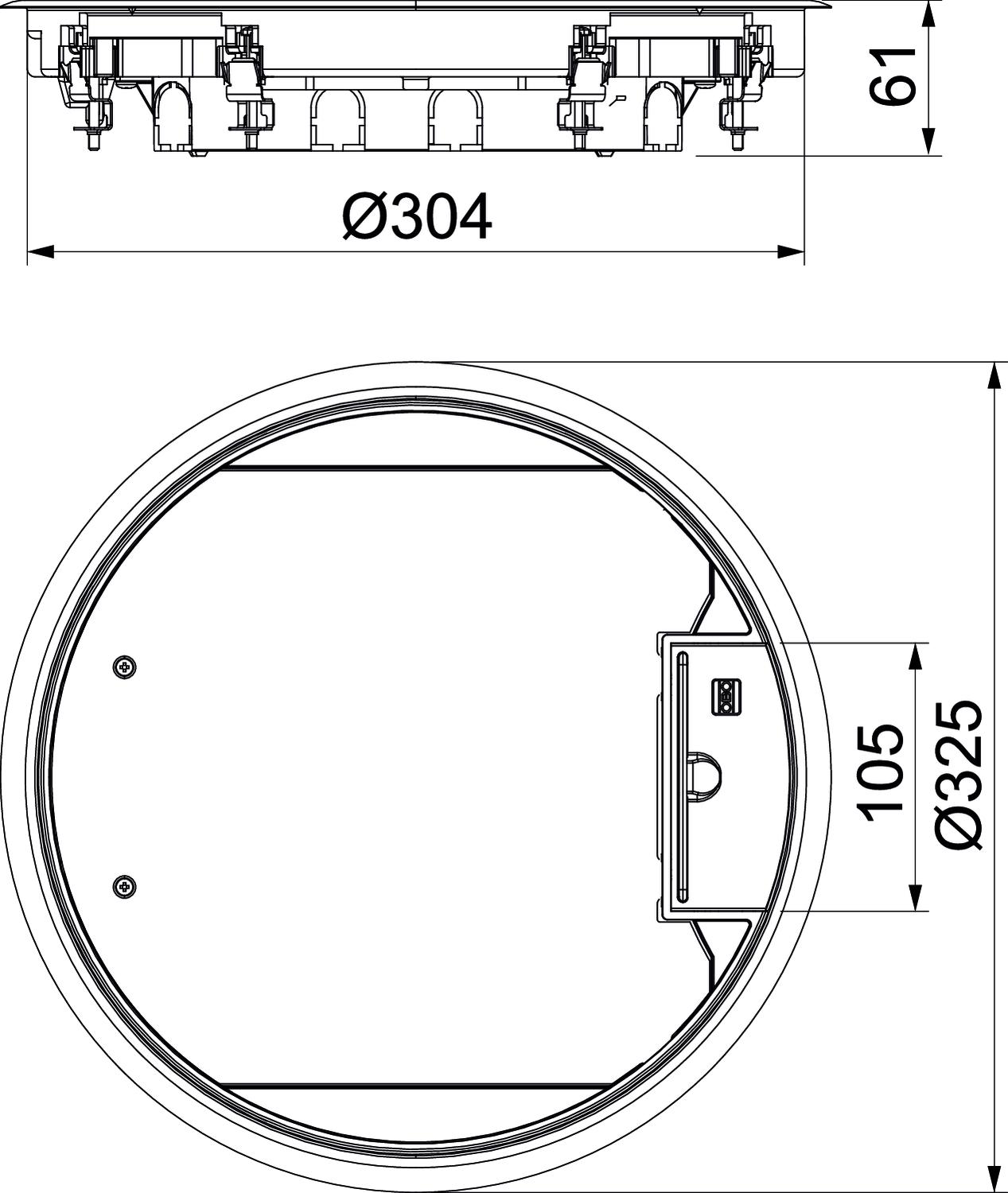

Antall installerbare enheter 8 Åpnemekanisme Bøylehåndtak Apparatholder til montering av installasjonsbokser nei Beskyttelsesramme gulvbelegg ja Bredde 325 mm CO2-fotavtrykk (GWP) fra vugge til port 7,7792 kg CO2e / 1 Stykke Dimensjon Ø325x61 Egner seg for en innstøpningskanal som dekkes av gulvet ja Egner seg for en lukket innstøpningskanal som flukter med gulvet ja Egnet for våtrengjøring nei Egnet til dobbeltgulvinnbygging ja Egnet til dobbeltgulvkanal ja Egnet til hulgulv ja Farge grafittsvart; RAL 9011 Gulvhøyde min. 55 mm Gulvhøyde min. 58 mm Høyde 61 mm Innbyggingsdiameter 304 Innbyggingsdybde 58 mm Lengde 325 mm Materiale polyamid Med gulvbeleggutsparing nei Mulighet for montering av tetning nei Nominell størrelse for innbyggingsenheter R9 Tunglastutførelse nei Tykkelse gulvbelegg 5 mm Utførelse Rund Utførelse kabeluttak Svingbart Ledningsuttak Utvendig diameter 325 mm Vedlikehold av gulv tørr Vertikal last, liten flate til 3 000 N Vertikal last, stor flate til 5 000 N - Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Monteringsramme for fire enkle Modul 45®-apparater
MT45V 4 7408670 5 Stykk
Monteringsramme for kombinasjon trippel og enkel Modul 45®-apparater
MT45V 3+1 7408680 5 Stykk
Monteringsramme for kombinasjon dobbel og dobbel Modul 45®-apparater
MT45V 2+2 7408682 5 Stykk
Monteringsplate 2 x datakontakt type C til System 55
MPMT45 2C 7408705 1 Stykk - Nedlastinger
-
