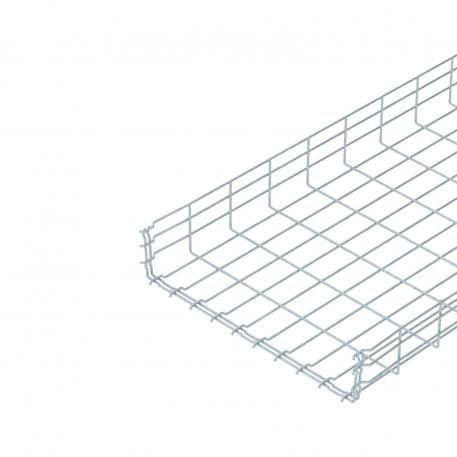

Gitterrenne GR-Magic® 105 FT

Art.nr. 6002443 | EAN 4012196021956

3000 mm
105 mm
nei
Produktbeskrivelse
Produktbeskrivelse
Gitterrenne med formtilpasset skjøtestykke med profilhøyde 105 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.

Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Miljøprodukterklæring (EPD)
  • CO₂-fotavtrykk (PCF)
Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537 Type II
Bredde 19,69 in
Bredde 500 mm
CO2-fotavtrykk (GWP) fra vugge til port 6,7251 kg CO2e / 1 Meter

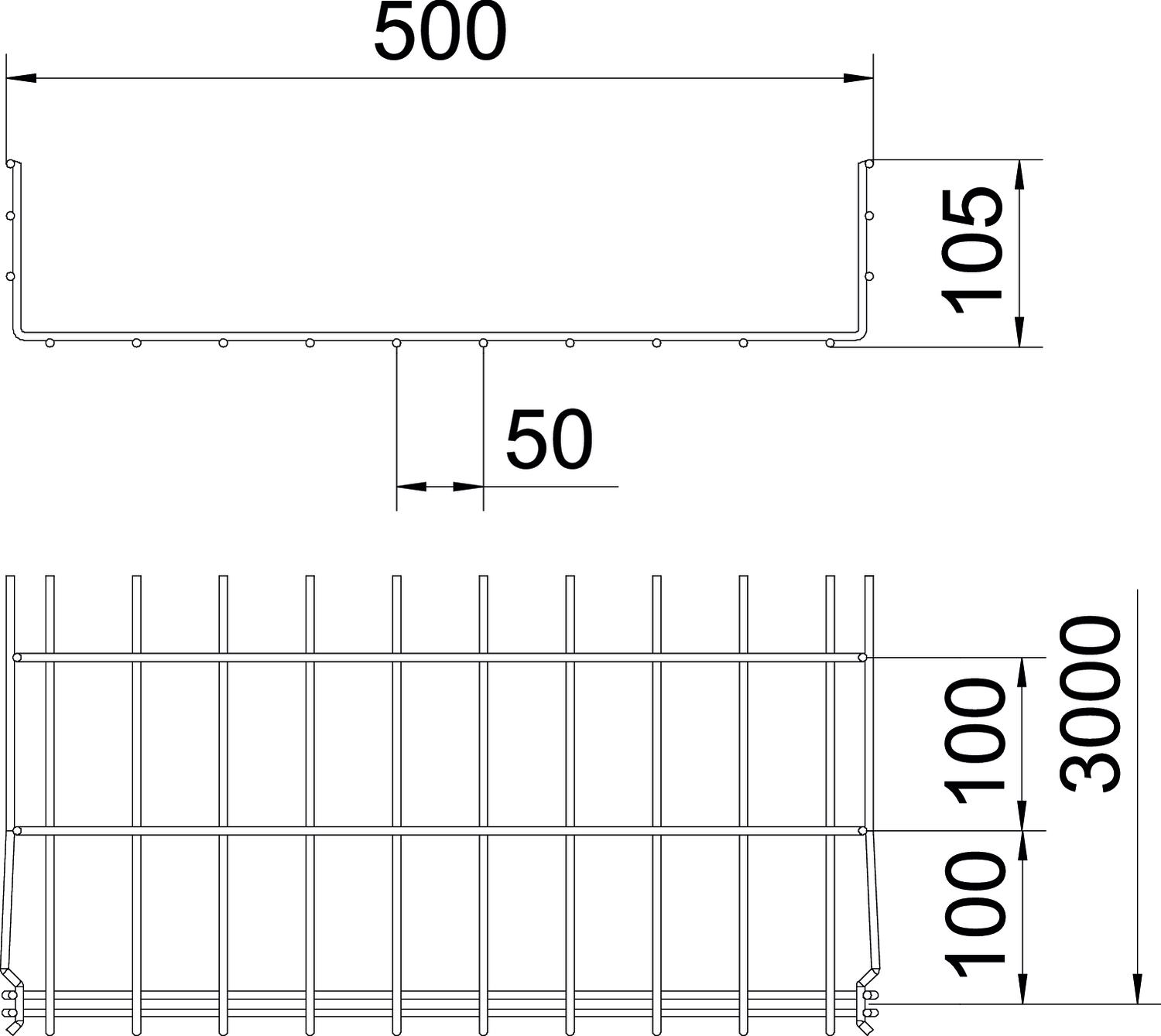

Dimensjon 105x500x3000
Farge zink
Forsterket utførelse nei
Høyde 105 mm
Høyde 4,13 in
Integrert skillevegg uten
Lengde 3000 mm
Mål B 500 mm
Mål H 108 mm
Materiale stål
Nytte- tverrsnitt 45900 mm²
Nytte- tverrsnitt 459 cm²
Opprettholdelse av funksjon nei
Overflate Varmgalvanisert (dypp)
Profilform U-form
Rustfritt stål, etset nei
Skrueløst skjøtestykke ja
Støtteavstand 1,0m 1,6 kN/m
Støtteavstand 1,5m 0,8 kN/m
Støtteavstand 2,0m 0,5 kN/m
Støtteavstand 2,5m 0,33 kN/m
Støtteavstand 3,0m 0,3 kN/m
Tråd-diameter 4,8 mm
Type skjøtestykke til kabelbæresystem Klikkfeste
Utførelse skjøtestykke Integrert skjøtestykke

Tekniske data

Belastningsdiagram gitterrenne type GRM 105

Belastningsdiagram gitterrenne type GRM 105
  • Spennvidde i m Spennvidde i m
  • Profilbøyning i mm ved tillatt kN/m Profilbøyning i mm ved tillatt kN/m
  • Tillatt belastning av kabelrenne/-stige i kN/m uten personlast Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Alle typer

Alle typer

Type Lengde Bredde Høyde Tråd-diameter Nytte- tverrsnitt Opprettholdelse av funksjon Art.nr. Mengde Minste salgsenhet
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nei 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nei 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nei 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nei 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nei 6002439
3 m
GRM 105 450 FT 3000 mm 450 mm 105 mm 4,8 mm 411 cm² nei 6002441
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nei 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nei 6002445
3 m
Tilbehør

Systemtilbehør

Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Hjørneskjøtestykke FT Hjørneskjøtestykke FT GEV 36 FT 1301256 6016723
20 Stykk

Monterings tilbehør

Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Klemstykke for festing av skillevegg Klemstykke for festing av skillevegg KS GR A2 1305617 6062282
30 Stykk
Skillevegg 85 DD Skillevegg 85 DD TSG 85 DD ----- 6062331
3 m
