Gitterrenne GR-Magic® 105 FT
Art.nr. 6002437 | EAN 4012196021598
- Produktbeskrivelse
-

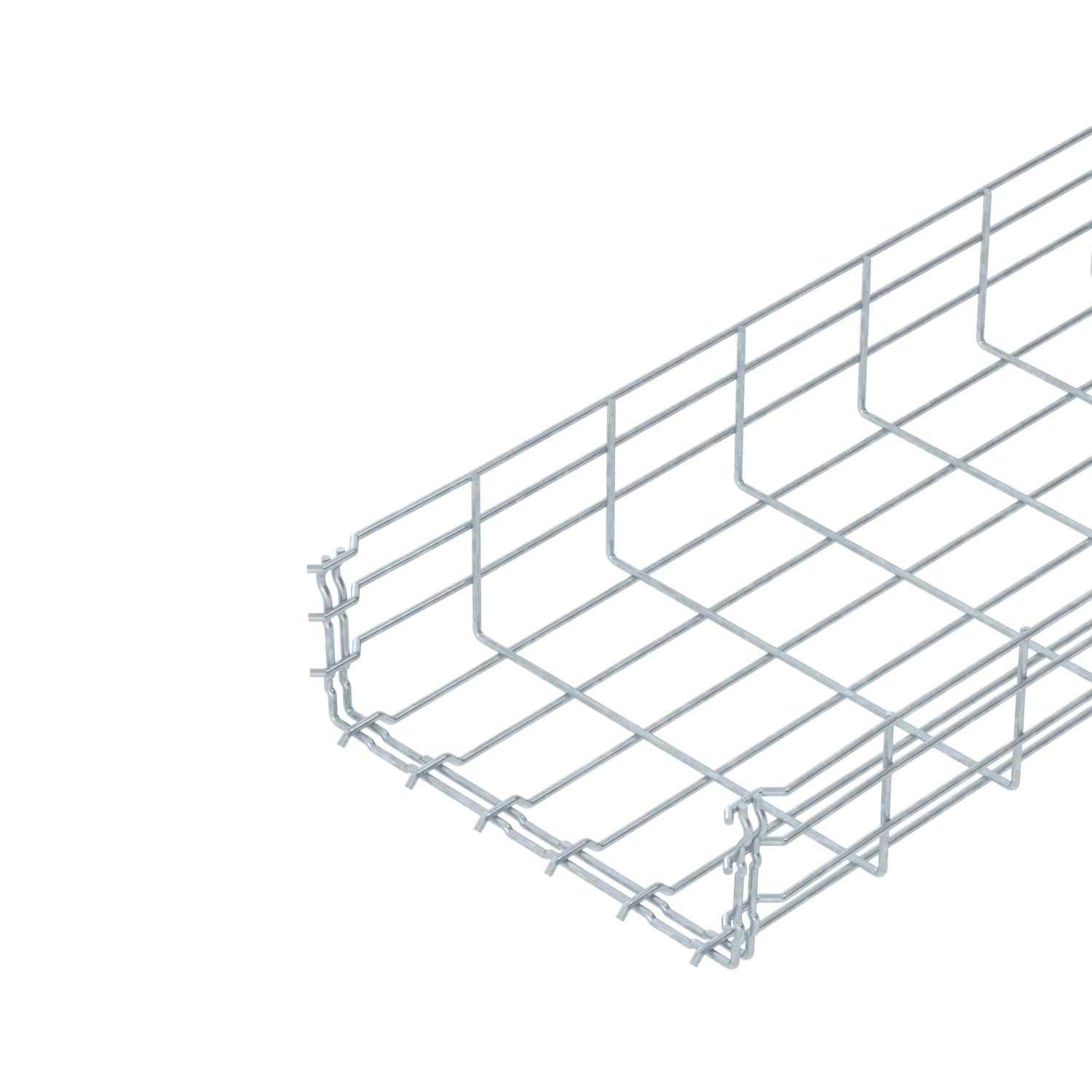

ProduktbeskrivelseGitterrenne med formtilpasset skjøtestykke med profilhøyde 105 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
Til gitterrenne trenger man ingen ekstra skjøtedeler, de skyves bare sammen. Maskevidden er 50 x 100 mm.
-
- Tekniske data
-
Tekniske data

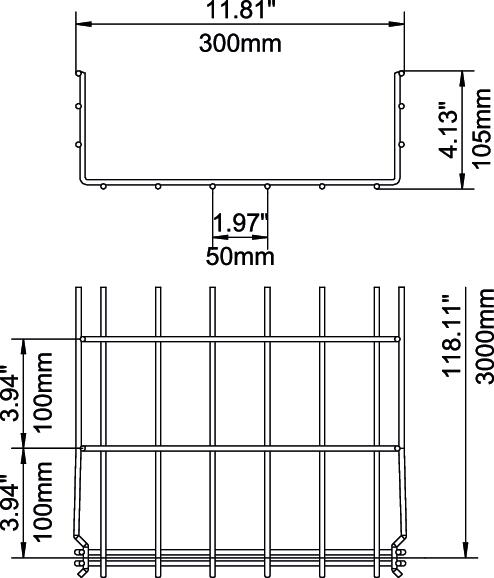

Belastningstesttype iht. IEC 61537 Type II Bredde 11,81 in Bredde 300 mm CO2-fotavtrykk (GWP) fra vugge til port 4,9769 kg CO2e / 1 Meter Dimensjon 105x300x3000 Farge zink Forsterket utførelse nei Høyde 105 mm Høyde 4,13 in Integrert skillevegg uten Lengde 3000 mm Mål B 300 mm Mål H 108 mm Materiale stål Nytte- tverrsnitt 26800 mm² Nytte- tverrsnitt 268 cm² Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Profilform U-form Rustfritt stål, etset nei Skrueløst skjøtestykke ja Støtteavstand 1,0m 1,6 kN/m Støtteavstand 1,5m 0,8 kN/m Støtteavstand 2,0m 0,5 kN/m Støtteavstand 2,5m 0,33 kN/m Støtteavstand 3,0m 0,3 kN/m Tråd-diameter 4,8 mm Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data
Belastningsdiagram gitterrenne type GRM 105
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
- Alle typer
-
Systemtilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Hjørneskjøtestykke FT
GEV 36 FT 1301256 6016723 20 Stykk Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Klemstykke for festing av skillevegg
KS GR A2 1305617 6062282 30 Stykk
Skillevegg 85 DD
TSG 85 DD ----- 6062331 3 m - Nedlastinger
-
