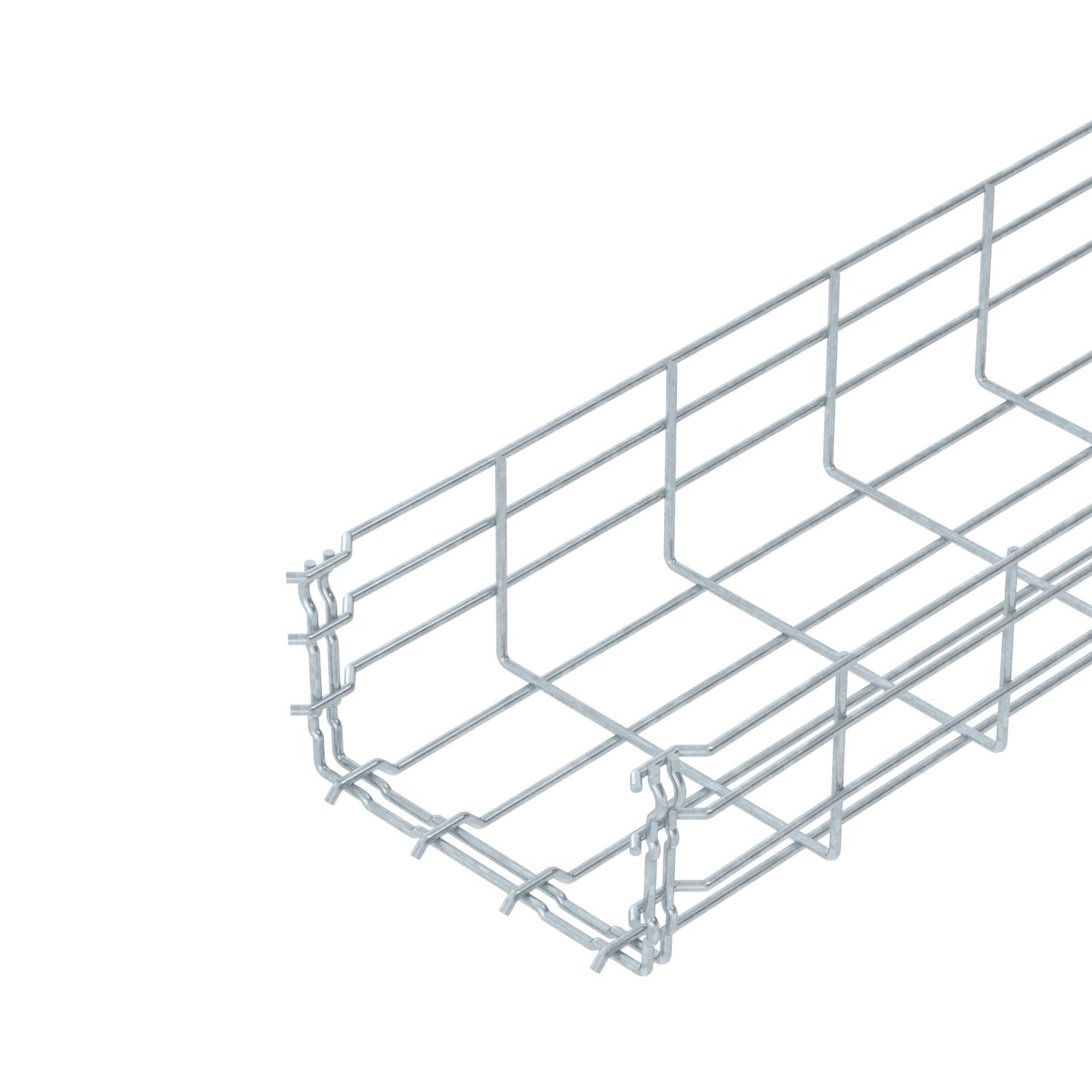

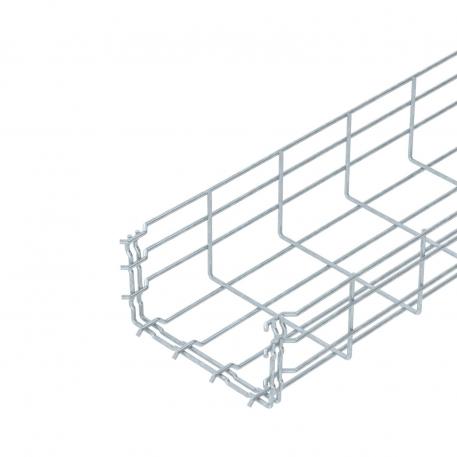

Gitterrenne GR-Magic® 105 FT
Art.nr. 6002435 | EAN 4012196021475
- Produktbeskrivelse
-

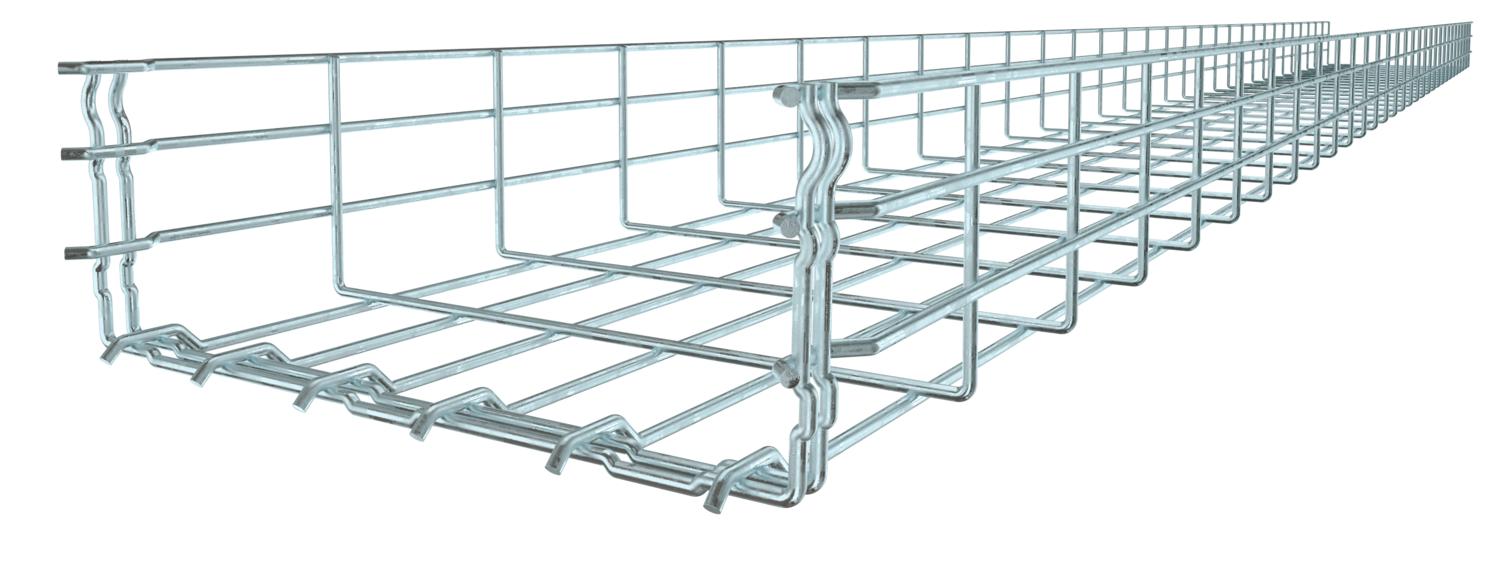

ProduktbeskrivelseGitterrenne med formtilpasset skjøtestykke med profilhøyde 105 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
-
- Tekniske data
-
Tekniske data

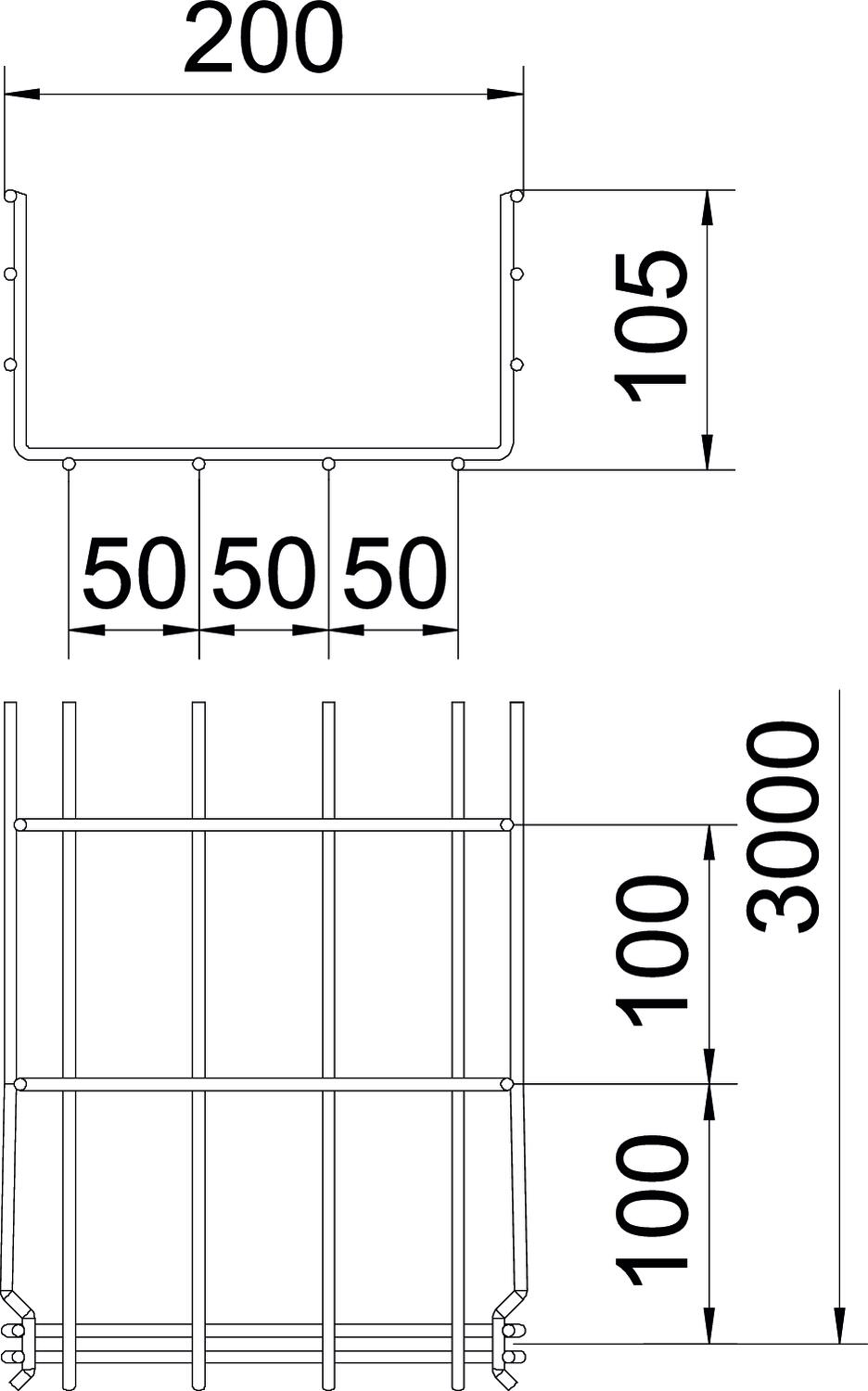

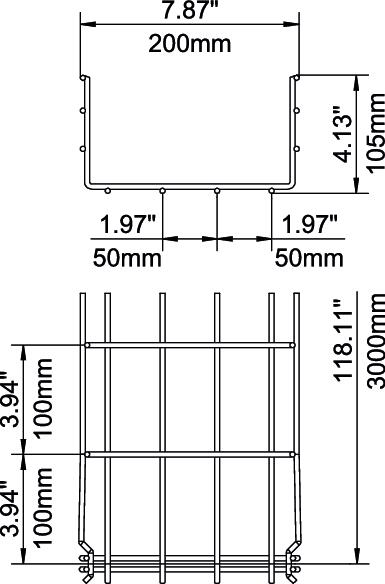

Belastningstesttype iht. IEC 61537 Type II Bredde 200 mm Bredde 7,87 in CO2-fotavtrykk (GWP) fra vugge til port 4,1707 kg CO2e / 1 Meter Dimensjon 105x200x3000 Farge zink Forsterket utførelse nei Høyde 105 mm Høyde 4,13 in Integrert skillevegg uten Lengde 3000 mm Mål B 200 mm Mål H 108 mm Materiale stål Nytte- tverrsnitt 17500 mm² Nytte- tverrsnitt 175 cm² Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Profilform U-form Rustfritt stål, etset nei Skrueløst skjøtestykke ja Støtteavstand 1,0m 1 kN/m Støtteavstand 1,5m 0,7 kN/m Støtteavstand 2,0m 0,4 kN/m Støtteavstand 2,5m 0,25 kN/m Støtteavstand 3,0m 0,25 kN/m Tråd-diameter 4,8 mm Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data

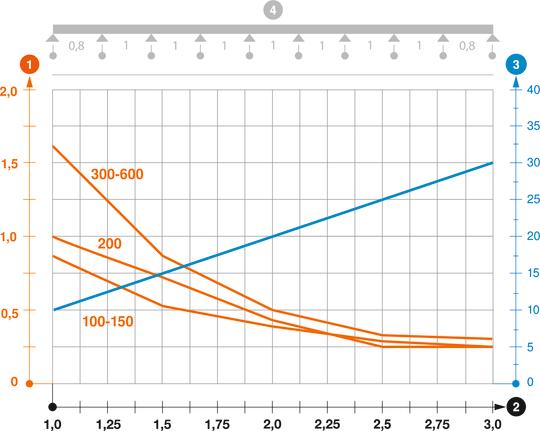

Belastningsdiagram gitterrenne type GRM 105
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Hjørneskjøtestykke FT
GEV 36 FT 1301256 6016723 20 Stykk Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Klemstykke for festing av skillevegg
KS GR A2 1305617 6062282 30 Stykk
Skillevegg 85 DD
TSG 85 DD ----- 6062331 3 m - Nedlastinger
-
