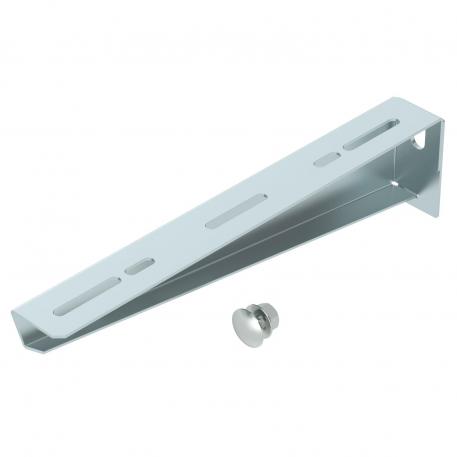

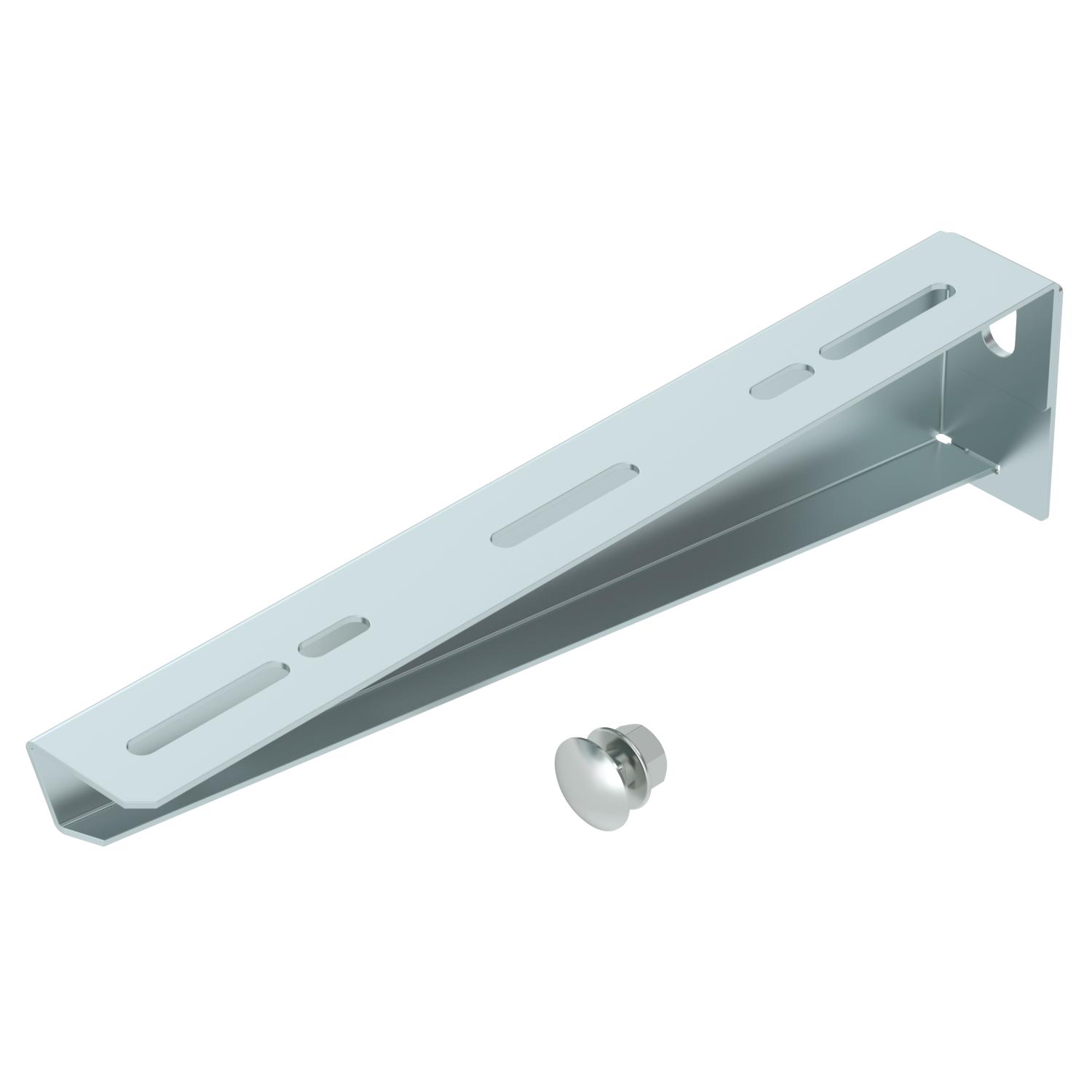

Vegg- og pendelutligger MWA 12 FS
Art.nr. 6424740 | EAN 4012196637034
- Produktbeskrivelse
-
ProduktbeskrivelseLett vegg- og pendelutligger i foldet utførelse.
-
- Tekniske data
-
Mål
Bredde 310 mm CO₂-fotavtrykk (GWP) fra vugge til port 1,2804 kg CO₂e / 1 Stykke Dimensjon B310mm F i kN 1,2 kN Farge zink Hulldiameter 11 mm Høyde 75 mm Høyde 2,95 in Lengde 38,5 mm Mål A 38,5 mm Mål B 310 mm Mål H 75 mm Maß W 310 mm Materiale stål Opprettholdelse av funksjon ja Overflate kontinuerlig galvanisert Rustfritt stål, etset nei Utførelse Vegg- og pendelutliggere Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram utligger type MWA 12
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Belastningskurve med utliggerlengder i mm
-
