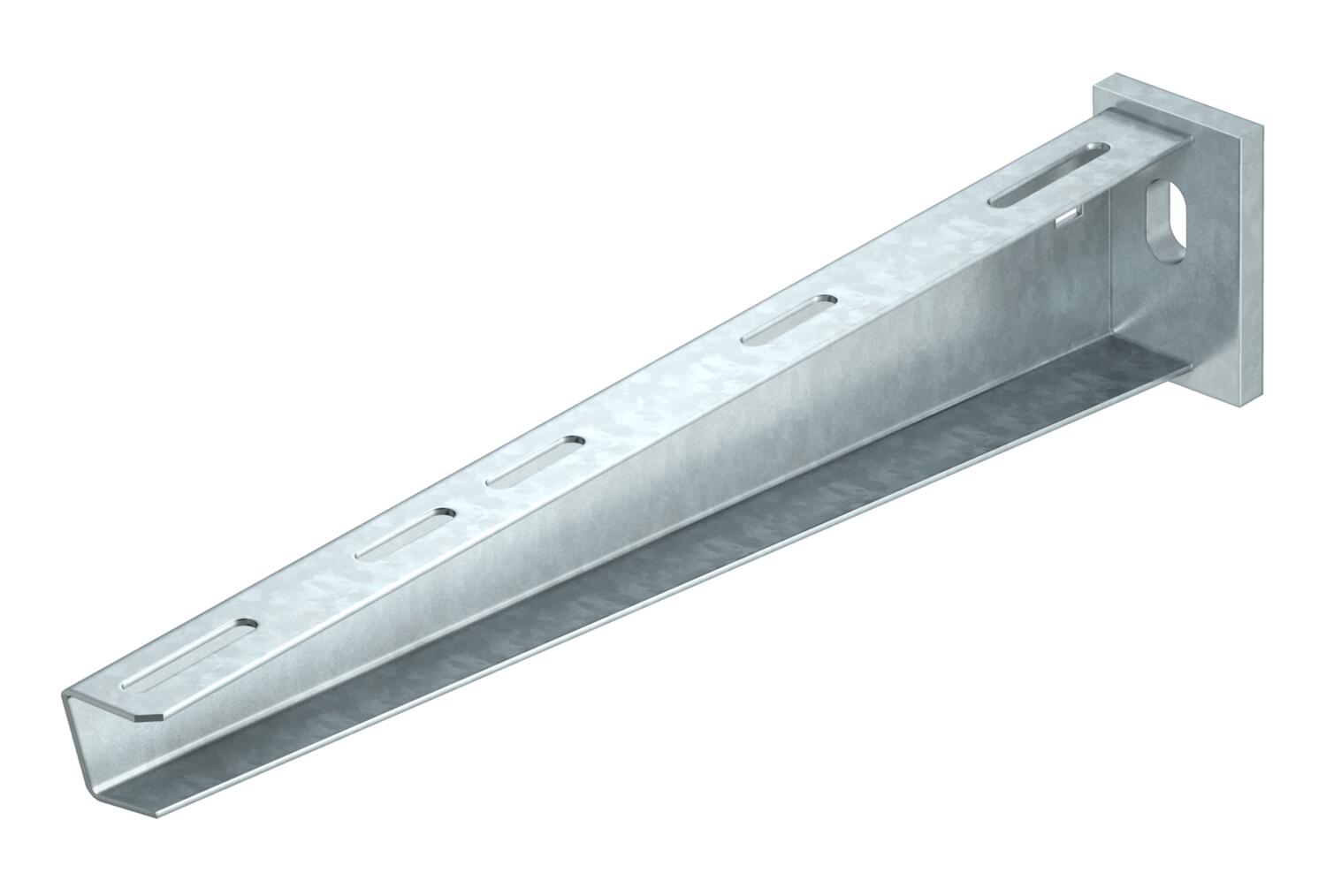

Vegg- og pendelutligger AW 30 FT
Art.nr. 6419763 | EAN 4012196206834
- Produktbeskrivelse
-
ProduktbeskrivelseMiddels kraftig vegg- og pendelutligger med påsveiset endeplate.
Montering av utligger på U-pendel fra bredde 400 mm med sekskantskrue gjennom begge bjelkene på pendelen. Bruk riktig distansestykke!
-
- Tekniske data
-
Mål
Bredde 410 mm CO2-fotavtrykk (GWP) fra vugge til port 1,9601 kg CO2e / 1 Stykke Dimensjon B410mm EPD-artikkel ja F i kN 3 kN Farge zink Hulldiameter 13 mm Høyde 80 mm Lengde 50 mm Mål A 50 mm Mål B 410 mm Mål H 80 mm Materiale stål Opprettholdelse av funksjon ja Overflate Varmgalvanisert (dypp) Rustfritt stål, etset nei Utførelse Vegg- og pendelutliggere Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram utligger type AW 30
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Belastningskurve med utliggerlengder i mm
-
- Alle typer
-
Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Linsehodeskrue med kombimutter F
FRSB 6x12 F 1301743 6406122 100 Stykk - Nedlastinger
-
