Vegg- og pendelutligger AW 30 FT
Art.nr. 6419720 | EAN 4012196206711
- Produktbeskrivelse
-

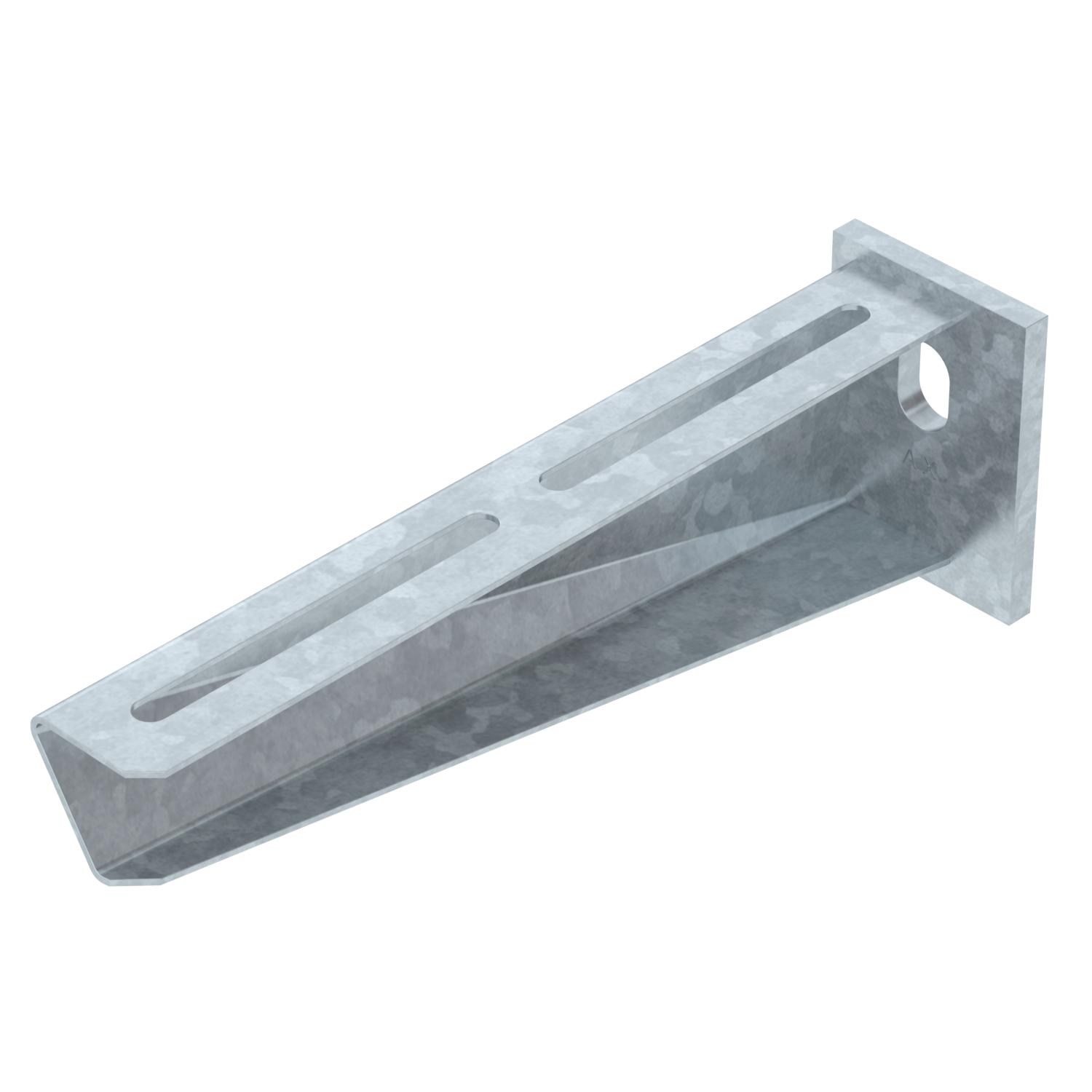

ProduktbeskrivelseMiddels kraftig vegg- og pendelutligger med påsveiset endeplate.
Montering av utligger på U-pendel fra bredde 400 mm med sekskantskrue gjennom begge bjelkene på pendelen. Bruk riktig distansestykke!
-
- Tekniske data
-

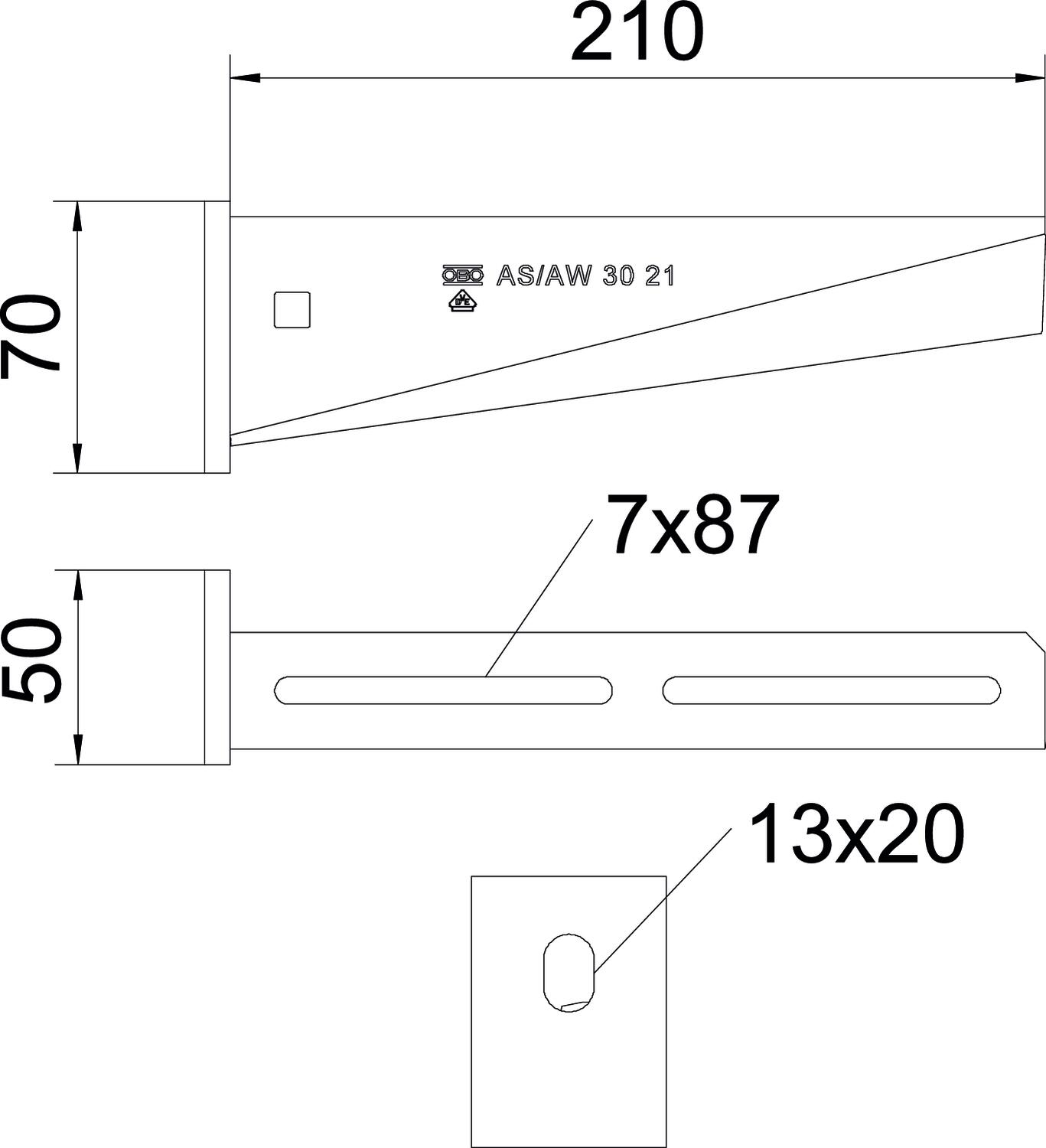

Mål
Bredde 210 mm CO2-fotavtrykk (GWP) fra vugge til port 0,9011 kg CO2e / 1 Stykke Dimensjon B210mm EPD-artikkel ja F i kN 3 kN Farge zink Hulldiameter 13 mm Høyde 70 mm Lengde 50 mm Mål A 50 mm Mål B 210 mm Mål H 70 mm Materiale stål Opprettholdelse av funksjon ja Overflate Varmgalvanisert (dypp) Rustfritt stål, etset nei Utførelse Vegg- og pendelutliggere Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram utligger type AW 30
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Belastningskurve med utliggerlengder i mm
-
- Alle typer
-
Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Linsehodeskrue med kombimutter F
FRSB 6x12 F 1301743 6406122 100 Stykk - Nedlastinger
-
Datablad AW 30 21 FT / 6419720 , 0.30MB , pdfRettledning KTS cable tray systems , 1.61MB , pdfEU-samsvarserklæring AW 30 21 FT / 6419720 , 0.13MB , pdfStorbritannias samsvarserklæring AW 30 21 FT / 6419720 , 0.09MB , pdfREACH Samsvarserklæring AW 30 21 FT / 6419720 , 0.12MB , pdfRoHS Samsvarserklæring AW 30 21 FT / 6419720 , 0.13MB , pdfMiljøprodukterklæring (EPD) AW 30 21 FT / 6419720 , 1.48MB , pdfMerkegodkjenning VDE-typegodkjenning takpendler og utliggere , 0.12MB , pdfMonteringsanvisning Monteringsanvisning U-pendelsystemer , 2.02MB , pdfMonteringsanvisning General information on the mounting , 2.65MB , pdf
