Vegg- og pendelutligger AW 15 FT
Art.nr. 6420656 | EAN 4012196207077
- Produktbeskrivelse
-

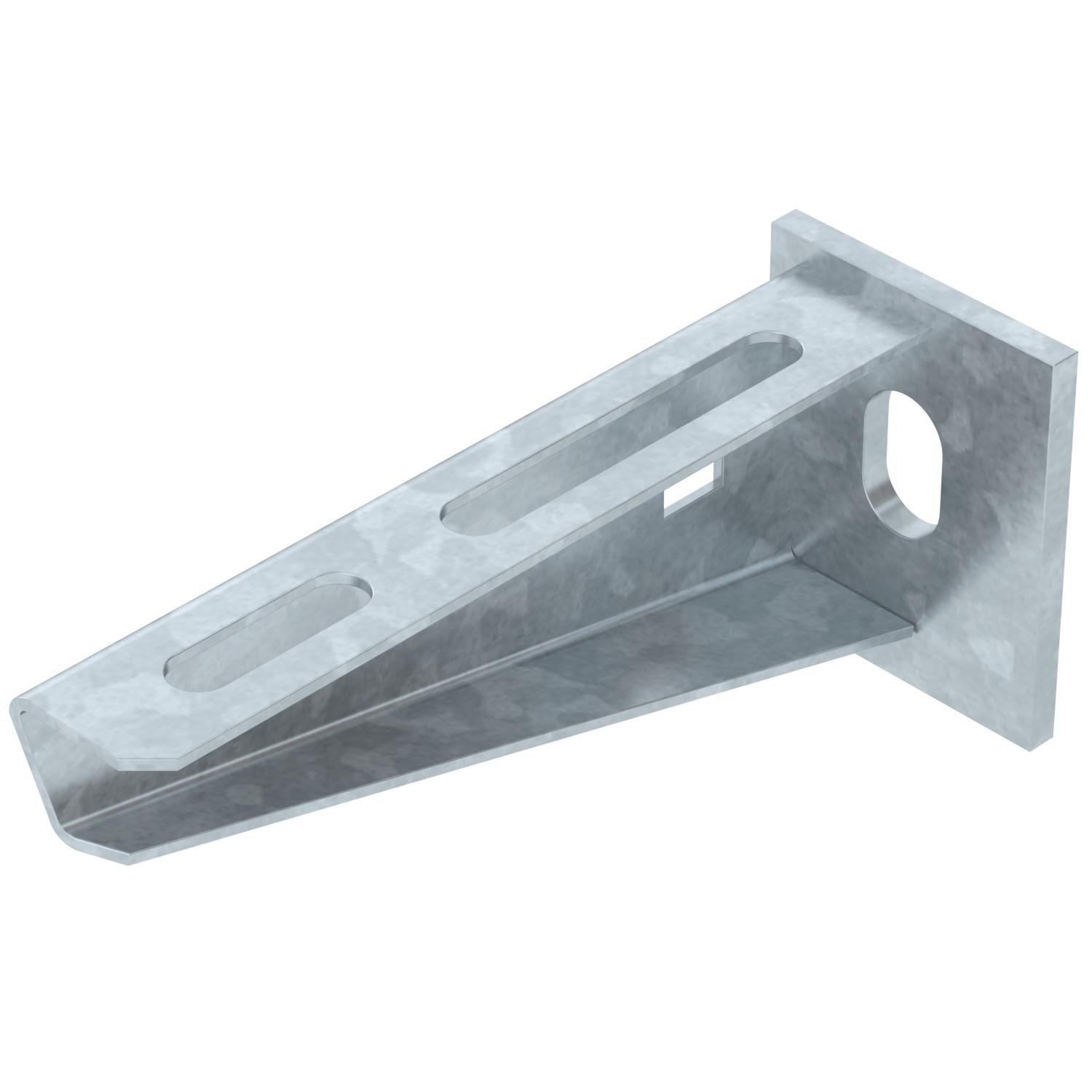

ProduktbeskrivelseLett vegg- og pendelutligger med påsveiset endeplate.
Montering av utligger på U-pendel fra bredde 400 mm med sekskantskrue gjennom begge bjelkene på pendelen. Bruk riktig distansestykke!
-
- Tekniske data
-
Mål
Bredde 110 mm Bredde 4 in CO2-fotavtrykk (GWP) fra vugge til port 0,3282 kg CO2e / 1 Stykke Dimensjon B110mm EPD-artikkel ja F i kN 1,5 kN Farge zink Hulldiameter 11 mm Høyde 50 mm Høyde 1,97 in Lengde 40 mm Mål A 40 mm Mål B 110 mm Mål H 50 mm Materiale stål Opprettholdelse av funksjon ja Overflate Varmgalvanisert (dypp) Rustfritt stål, etset nei Utførelse Vegg- og pendelutliggere Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram utligger type AW 15
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Belastningskurve med utliggerlengder i mm
-
- Alle typer
-
Alle typer
-
Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Linsehodeskrue med kombimutter F
FRSB 6x12 F 1301743 6406122 100 Stykk - Nedlastinger
-
