Merk: Denne artikkelen er utgått. Du finner den nye artikkelen her: 7410022 / Trekke- og kabelfordelingsboks UZD250-4

UZD250-3 til gulvhøyde 165-220 mm

Art.nr. / Type	7410052 / UZD 165220 250-3

Gulvhøyde min.	165 mm

Gulvhøyde maks.	220 mm

Kanalhøyde min.	28 mm

Kanalhøyde maks.	48 mm

Dekselutførelse	Universal

Merkestørrelse	250 mm

Produktbeskrivelse

Produktbeskrivelse

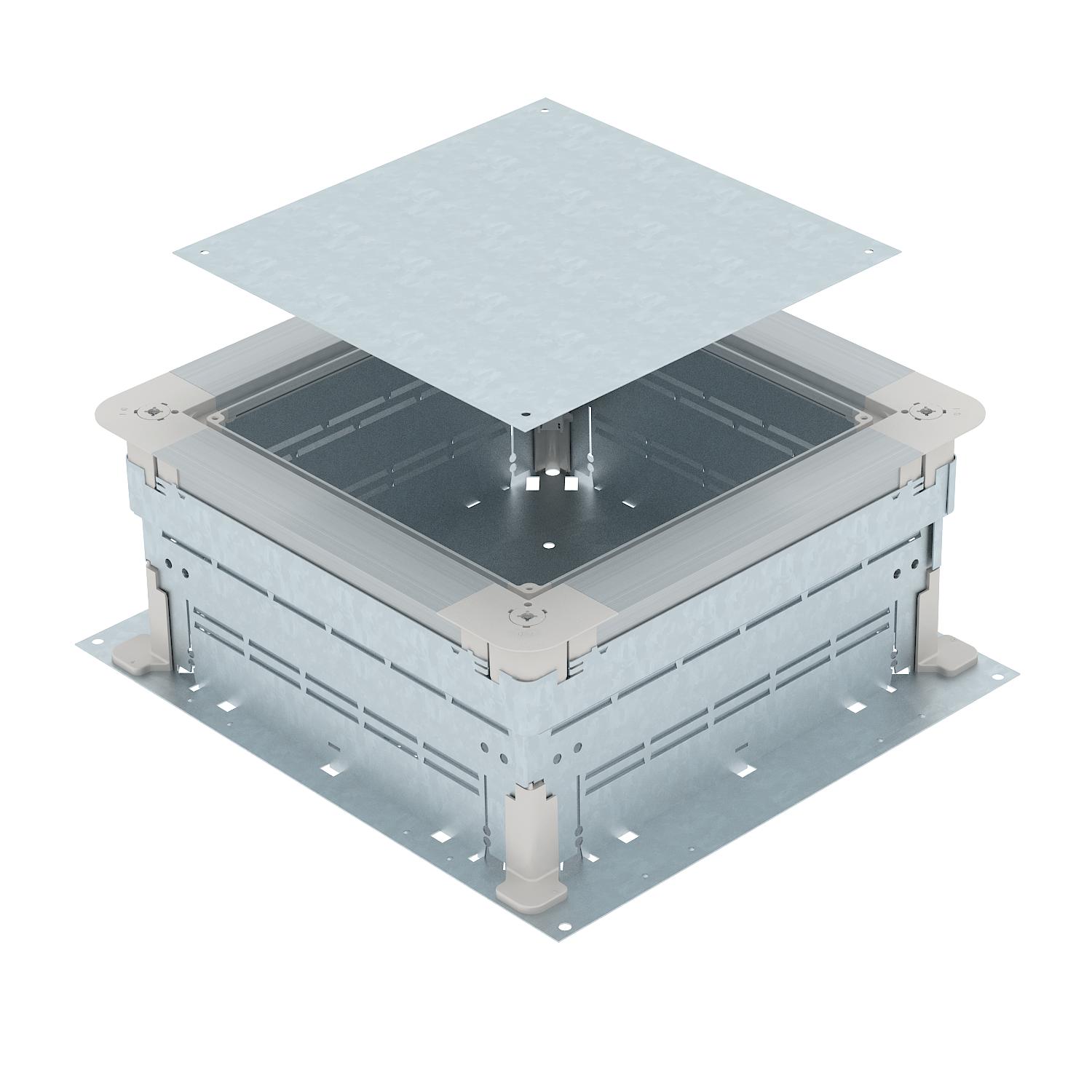

Undergulv-trekke- og kabelfordelingsboks for gulvdekkede innstøpte installasjonssystemer.

Sidevegger klargjort til kanalbredder 250 mm.

Tekniske data

CO2-fotavtrykk (GWP) fra vugge til port	6,5009 kg CO₂e / 1 Stykke
Dekselutførelse	Universal
Dimensjon	410x367x165
Egner seg for en innstøpningskanal som dekkes av gulvet	ja
Egner seg for en lukket innstøpningskanal som flukter med gulvet	nei
Egnet til dobbeltgulvkanal	ja
for rørtilkobling	nei
Frakoblingsbar	ja
Gulvhøyde maks.	220 mm
Gulvhøyde min.	165 mm
Gulvplate	ja
Installasjonsrom maks.	21,2 dm³
Installasjonsrom min.	15,66 dm³
Kanalbredde maks.	250 mm
Kanalbredde min.	190 mm

Kanalhøyde maks.	48 mm
Kanalhøyde min.	28 mm

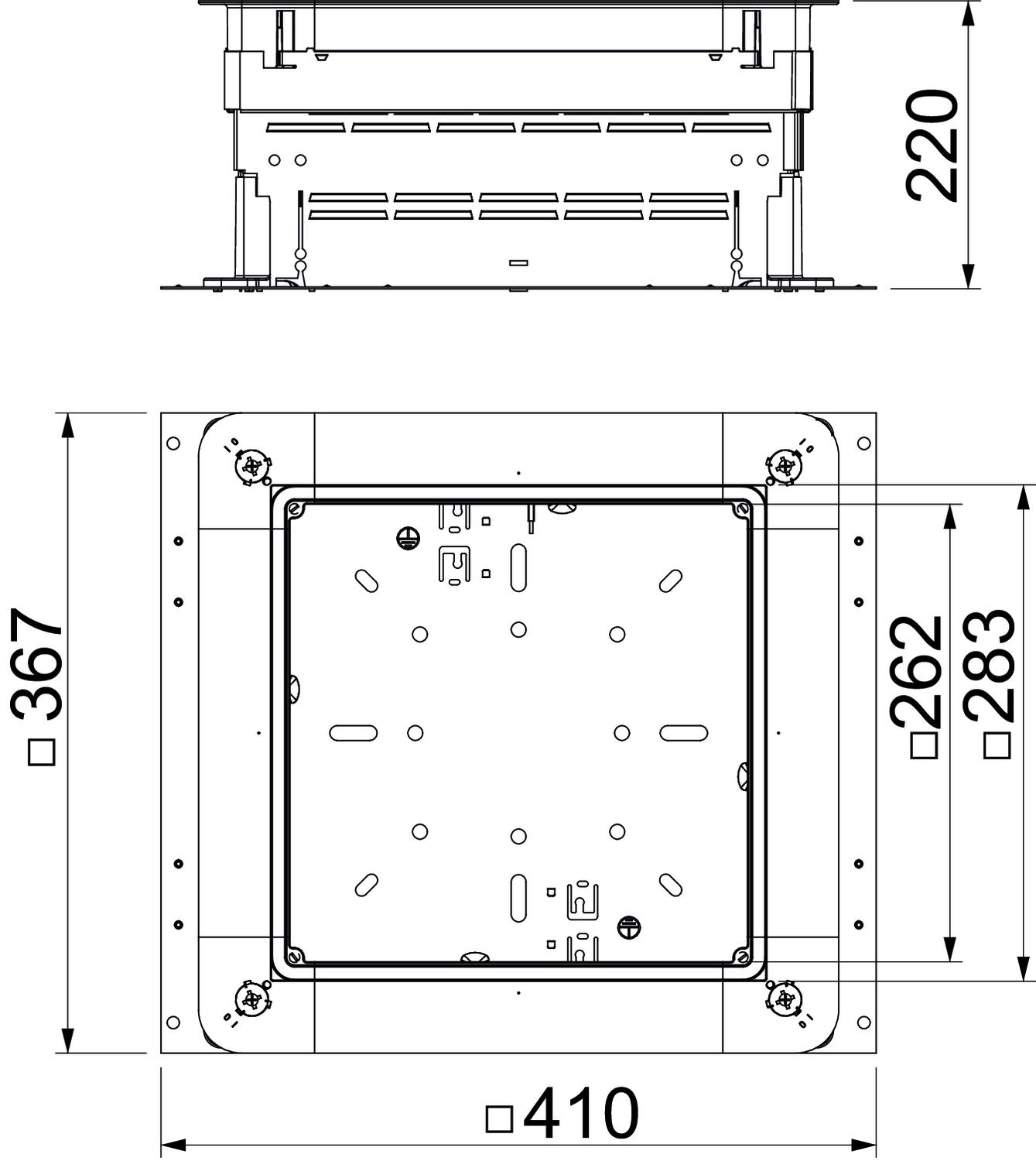

Mål A	367 mm
Mål a	262 mm
Mål B	410 mm
Mål b	283 mm
Materiale	stål
Merkestørrelse	250 mm
Minste gulvlagshøyde	165
Monteringsåpning for tank på gulv	nei
Mulighet for montering av tetning	ja
Nivelleringsområde maks.	220 mm
Nivelleringsområde min.	165 mm
Overflate	kontinuerlig galvanisert
senkbar i flukt med gulv	nei

Alle typer

Alle typer

Type	Gulvhøyde min.	Gulvhøyde maks.	Kanalhøyde min.	Kanalhøyde maks.	Dekselutførelse	Merkestørrelse	Art.nr.	Mengde	Minste salgsenhet
UZD 165220 250-3	165 mm	220 mm	28 mm	48 mm	Universal	250 mm	7410052	Stykk	1 Stykk

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Monteringslokk 250 nominell størrelse 4	DUG 250-3 4	-----	7400459	Stykk	1 Stykk
Monteringslokk 250 nominell størrelse 6	DUG 250-3 6	-----	7400463	Stykk	1 Stykk
Monteringslokk 250 for innbyggingsenheter med nominell størrelse 9	DUG 250-3 9	1226071	7400467	Stykk	1 Stykk
Monteringsdeksel 250 for installasjonsenheter av Nominell størrelse R4	DUG 250-3 R4	-----	7400471	Stykk	1 Stykk
