Merk: Denne artikkelen er utgått.

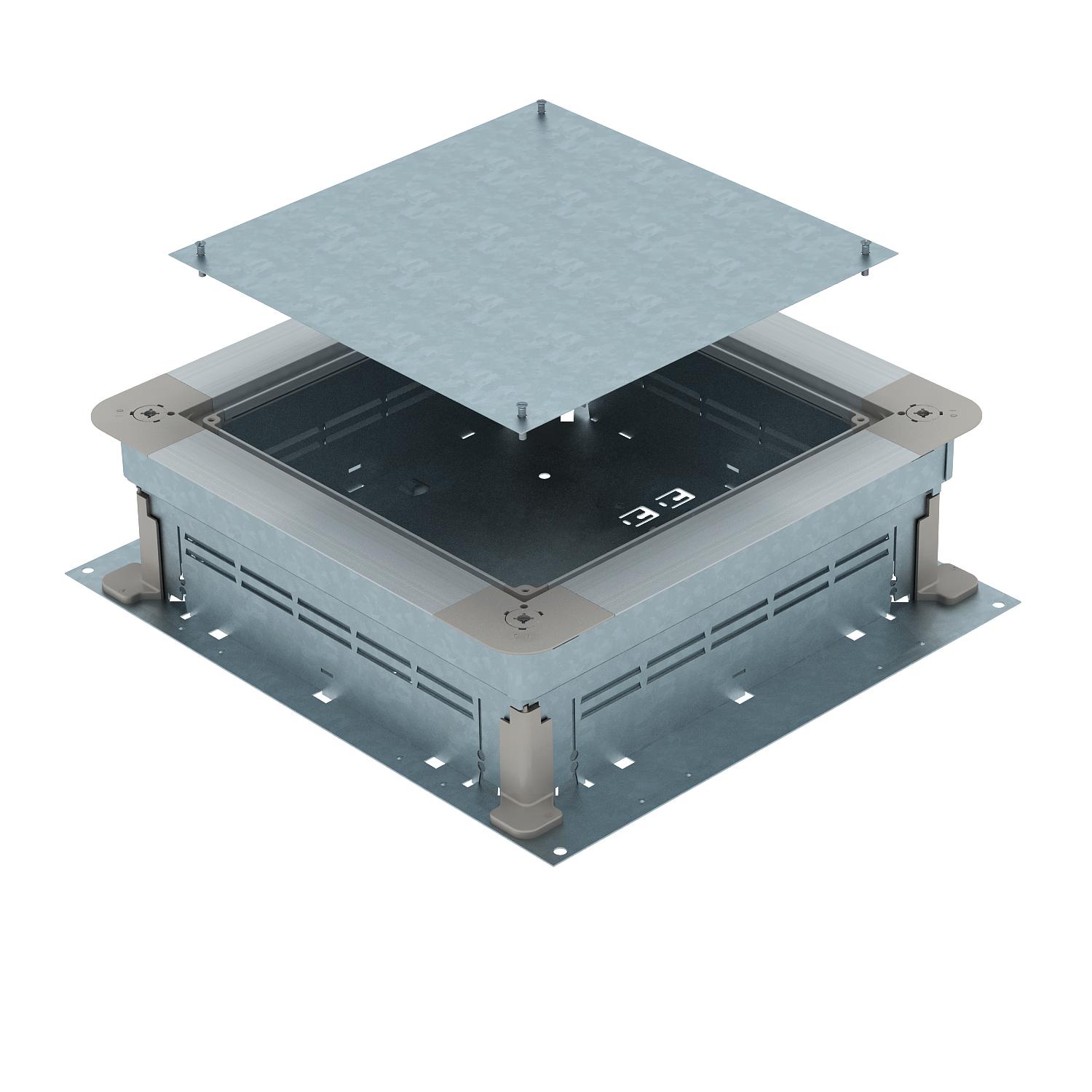

UZD250-3 for gulvhøyde 115-170 mm
Art.nr. 7410043 | EAN 4012195431640
- Produktbeskrivelse
-
ProduktbeskrivelseGulvfluktende trekke- og kabelfordelingsboks for gulvdekkede innstøpningskanaler med sidevegger av stålplate. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst til den nominelle gulvhøyden (hurtignivellering mulig) og avrettingsmassen kan bearbeides i plan med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk.
-
- Tekniske data
-
Tekniske data

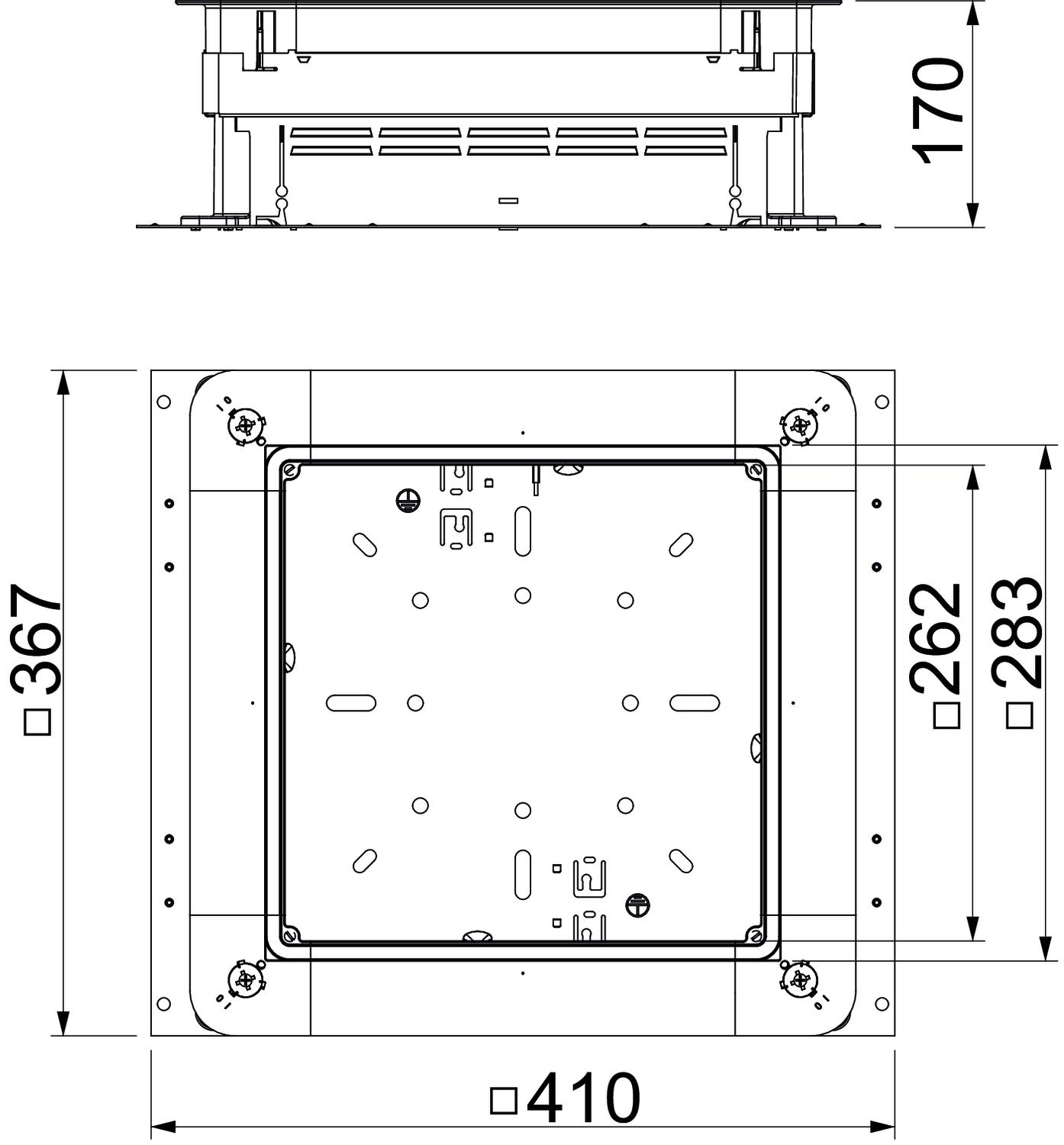

CO2-fotavtrykk (GWP) fra vugge til port 8,0803 kg CO₂e / 1 Stykke Dekselutførelse Universal Dimensjon 410x367x115 Egner seg for en innstøpningskanal som dekkes av gulvet ja Egner seg for en lukket innstøpningskanal som flukter med gulvet nei Egnet til dobbeltgulvkanal nei for rørtilkobling nei Frakoblingsbar ja Gulvhøyde maks. 170 mm Gulvhøyde min. 115 mm Gulvplate ja Installasjonsrom maks. 16,16 dm³ Installasjonsrom min. 10,62 dm³ Kanalbredde maks. 250 mm Kanalbredde min. 190 mm Kanalhøyde maks. 48 mm Kanalhøyde min. 28 mm Mål A 367 mm Mål a 262 mm Mål b 283 mm Mål B 410 mm Materiale stål Merkestørrelse 250 mm Minste gulvlagshøyde 115 Monteringsåpning for tank på gulv nei Mulighet for montering av tetning ja Nivelleringsområde maks. 170 mm Nivelleringsområde min. 115 mm Overflate kontinuerlig galvanisert senkbar i flukt med gulv nei - Alle typer
-
Systemtilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Monteringslokk 250 nominell størrelse 4
DUG 250-3 4 ----- 7400459 1 Stykk

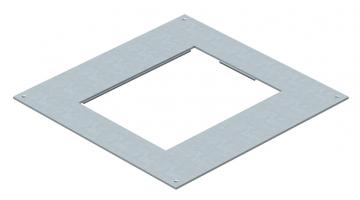

Monteringslokk 250 nominell størrelse 6
DUG 250-3 6 ----- 7400463 1 Stykk

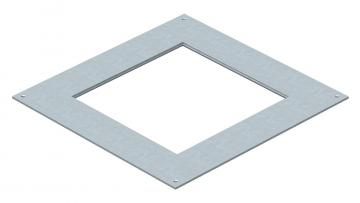

Monteringslokk 250 for innbyggingsenheter med nominell størrelse 9
DUG 250-3 9 1226071 7400467 1 Stykk

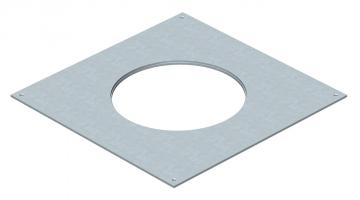

Monteringsdeksel 250 for installasjonsenheter av Nominell størrelse R4
DUG 250-3 R4 ----- 7400471 1 Stykk - Nedlastinger
-
EU-samsvarserklæring UZD 115170 250-3 / 7410043 , 0.13MB , pdfREACH Samsvarserklæring UZD 115170 250-3 / 7410043 , 0.12MB , pdfRoHS Samsvarserklæring UZD 115170 250-3 / 7410043 , 0.12MB , pdfMerkegodkjenning VDE-tegngodkjenning EÜK , 0.12MB , pdfMonteringsanvisning Gulvdekket kanalsystem EÜK , 10.26MB , pdfMonteringsanvisning EÜK screed-covered duct system generation 3 , 76.05MB , pdfFor dette produktet finnes ingen anbudstekster
