TP-vegg- og takbøyle FT
Art.nr. 6365985 | EAN 4012195076926
- Produktbeskrivelse
-

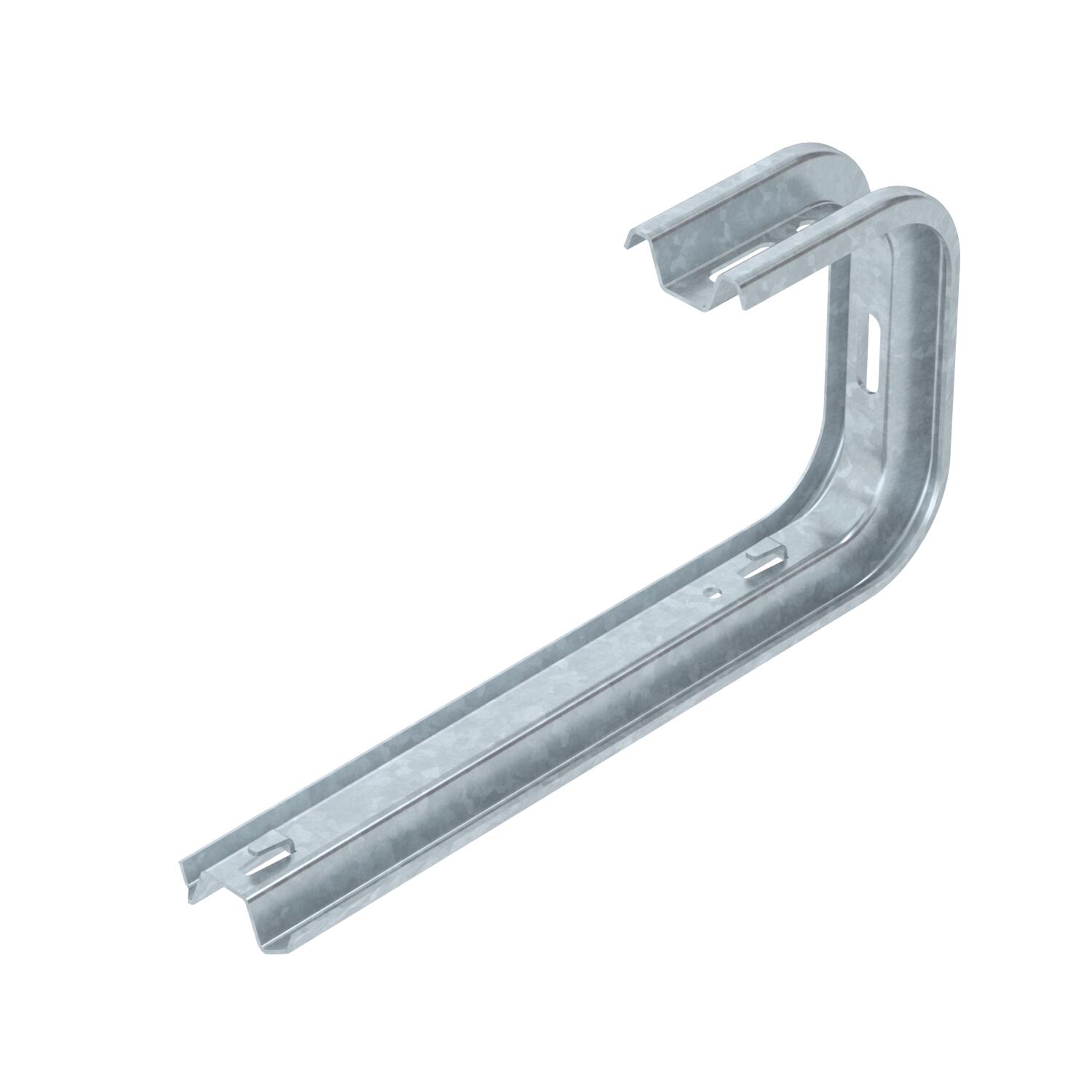

ProduktbeskrivelseTP vegg- og takbøyle med hurtigfester for skrueløs gitterrennemontering.
-
- Tekniske data
-

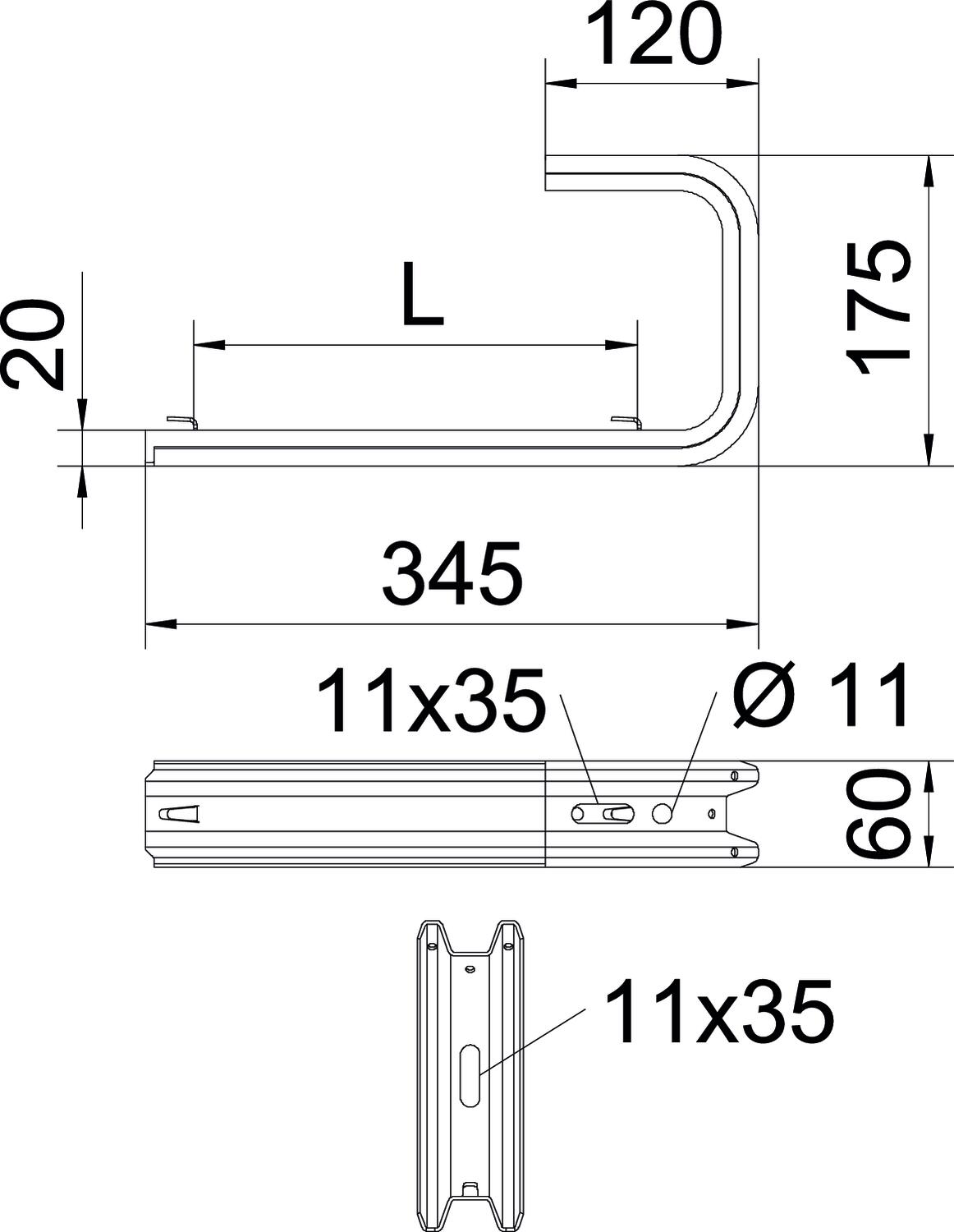

Mål
Bredde 345 mm Dimensjon B345mm Egnet for gitterrenne ja Egnet for kabelrenne nei Egnet for kabelstige nei F i kN himling 0,5 kN F i kN vegg 0,55 kN Farge zink Høyde 60 mm Lengde 175 mm Mål B 345 mm Mål L 250 mm Materiale stål Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) til bredde maks. 300 mm til bredde min. 300 Utførelse Nedhengsbøyle (C-bøyle) Tekniske data
Belastningsdiagram takbøyle TPDG
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Belastningskurve med utliggerlengder i mm
-
