TP-vegg- og takbøyle FT 145 | 60 | 1,3 | 1,4 | 100 | | zink
morepic-1 morepic-2 video-1

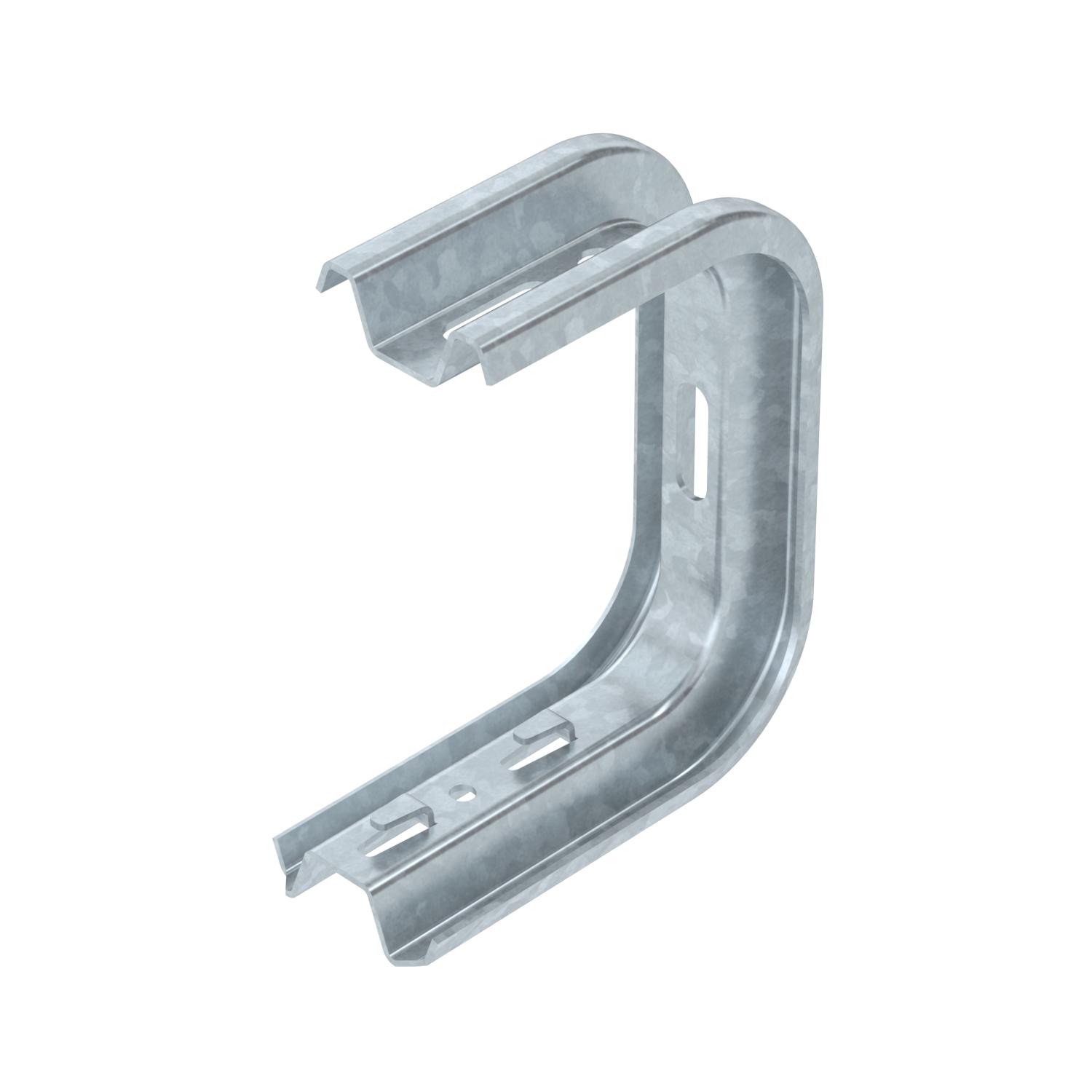

TP-vegg- og takbøyle FT

Art.nr. 6365977 | EAN 4012195076902

60 mm
zink
Produktbeskrivelse
Produktbeskrivelse
TP vegg- og takbøyle med hurtigfester for skrueløs gitterrennemontering.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • TP-profiel als hangprofiel en console
  • Draadgoot, zijkanthoogte 35 mm
  • Draadgoot, zijhoogte 55 mm
  • eenvoudig te monteren onderdeel
Tekniske data

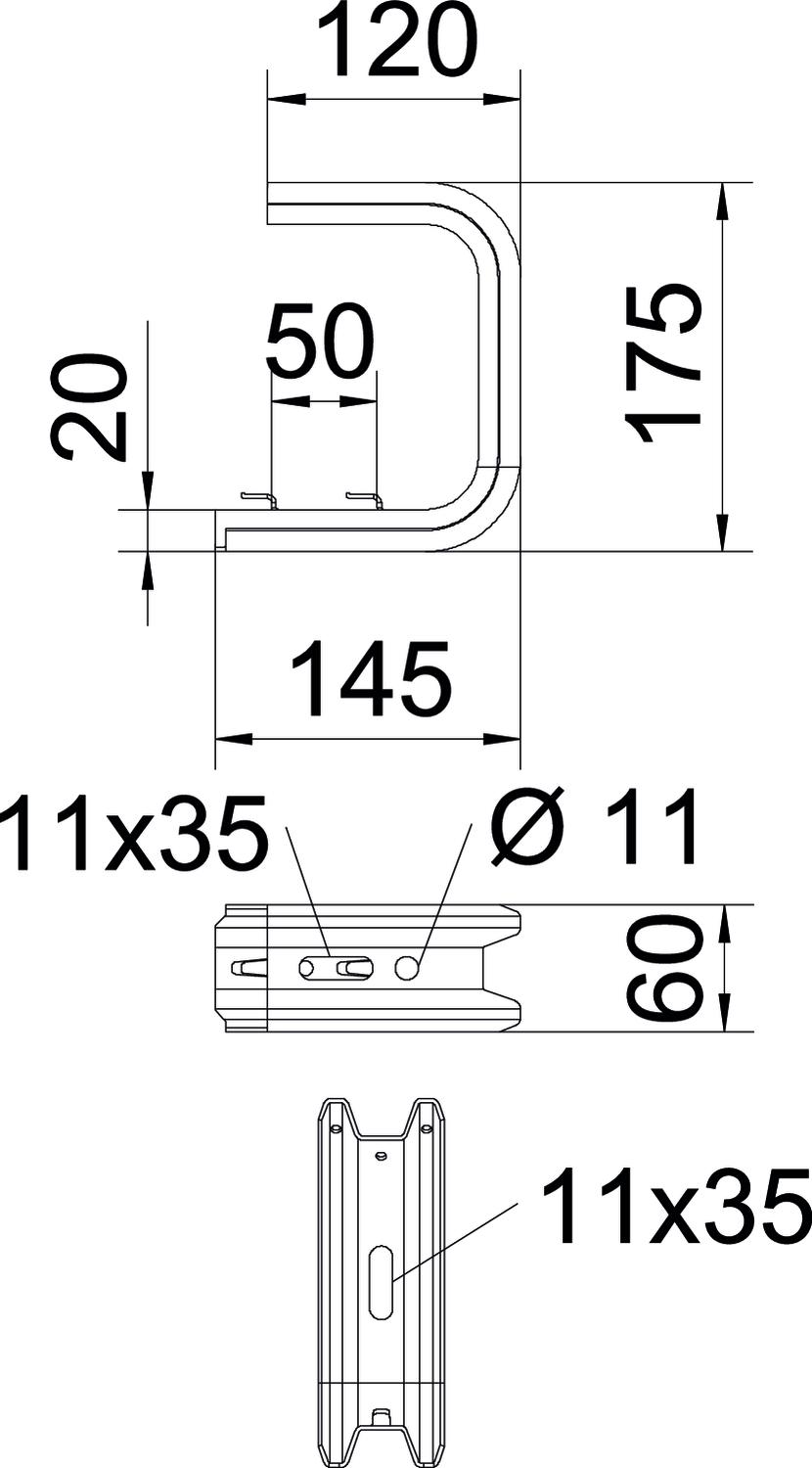

Mål

Bredde 145 mm
Dimensjon B145mm
Egnet for gitterrenne ja
Egnet for kabelrenne nei
Egnet for kabelstige nei
F i kN himling 1,3 kN
F i kN vegg 1,4 kN
Farge zink
Høyde 60 mm
Lengde 175 mm
Mål B 145 mm
Mål L 50 mm
Materiale stål
Opprettholdelse av funksjon nei
Overflate Varmgalvanisert (dypp)
til bredde maks. 100 mm
til bredde min. 100
Utførelse Nedhengsbøyle (C-bøyle)

Tekniske data

Belastningsdiagram takbøyle TPDG

Belastningsdiagram takbøyle TPDG
  • Bøyning av utliggerspissen ved tillatt utliggerbelastning Bøyning av utliggerspissen ved tillatt utliggerbelastning
  • Tillatt utleggerbelastning i kN uten personlast Tillatt utleggerbelastning i kN uten personlast
  • Belastningskurve med utliggerlengder i mm Belastningskurve med utliggerlengder i mm
Alle typer

Alle typer

Type Bredde Høyde F i kN himling F i kN vegg til bredde maks. Farge Art.nr. Mengde Minste salgsenhet
TPDG 145 FT 145 mm 60 mm 1,3 kN 1,4 kN 100 mm zink 6365977
6 Stykk
TPDG 245 FT 245 mm 60 mm 0,8 kN 0,87 kN 200 mm zink 6365981
5 Stykk
TPDG 345 FT 345 mm 60 mm 0,5 kN 0,55 kN 300 mm zink 6365985
5 Stykk
