PV-kombiavleder V50, 600V DC med fjernsignalisering 3 | IP20

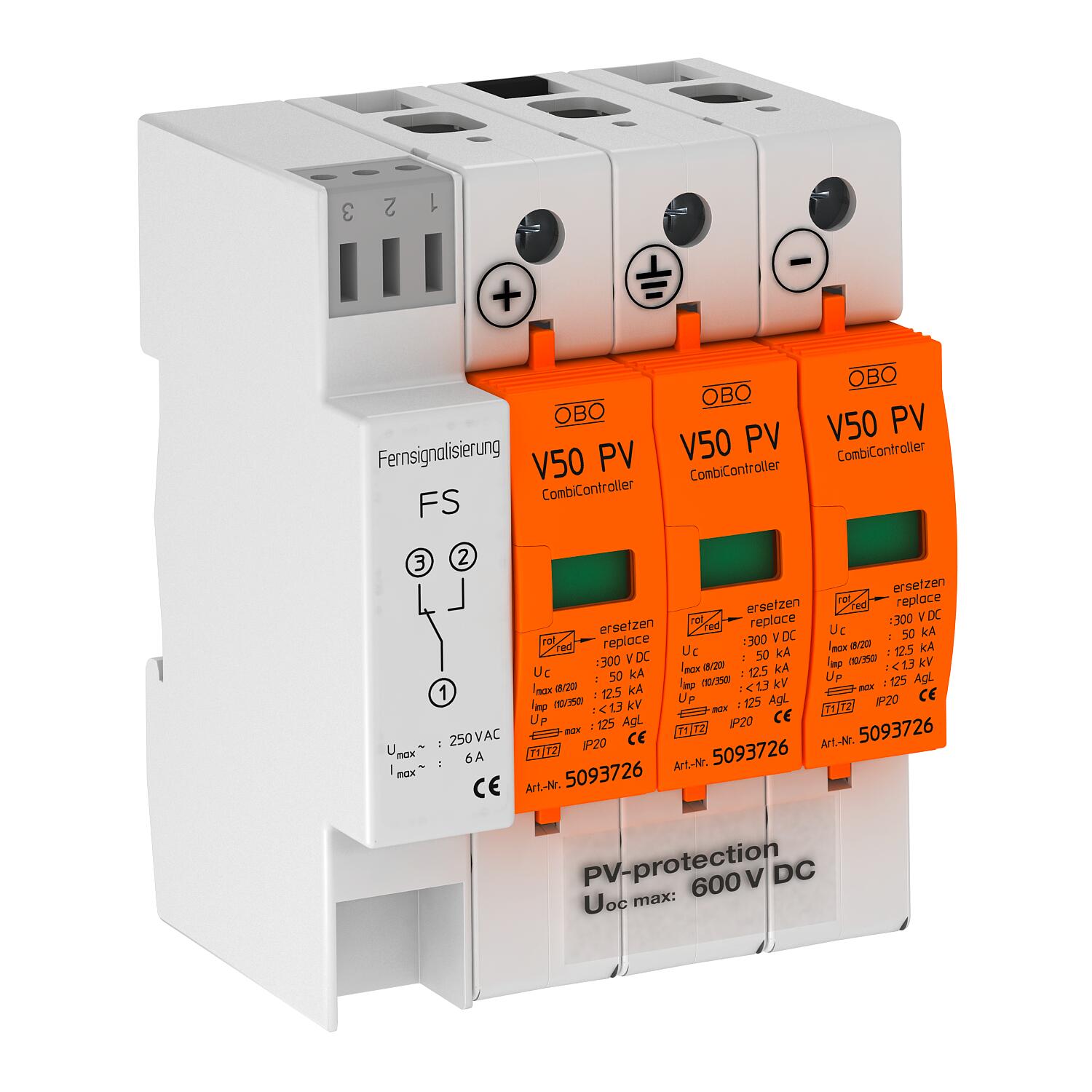

PV-kombiavleder V50, 600V DC med fjernsignalisering

Art.nr. 5093625 | EAN 4012195709022 | El.Nr 1656784

Art.nr. / Type

Gjennomføring av polene	3

Beskyttelsesklasse	IP20

Produktbeskrivelse

Produktbeskrivelse

V50 kombiavleder type 1+2 for solenergianlegg med FS-kontakt som potensialfri veksler

• Komplett enhet av pluggbar Varistor-avleder med skilleanordning
• Feilresistent Y-kobling iht. VDE 0100-712 (EN 50539-12)
• Overspenningsvernpotensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)
• Avledingsevne opptil 12,5 kA (10/350) og 50 kA (8/20) per pol
• Lavt DC-beskyttelsesnivå: < 2,6 kV og Uoc max = 600 V DC
• Med optisk funksjonsindikator til bruk i fordelerhus

Bruksområde: Solenergianlegg med eller uten separat isolert lynvernanlegg

Tekniske data

Tekniske data

Beskyttelsesklasse	IP20
CO2-fotavtrykk (GWP) fra vugge til port	1,0117 kg CO2e / 1 Stykke
Dimensjon	600V DC
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Egnet for utendørs bruk	nei
Fjernsignalisering	ja
FM-kontakter	Veksler
Gjennomføring av polene	3
Høyeste varige spenning DC	600 V
Kravklasse i.h.t. EN 61643-11	Type 1+2
Ledertverrsnitt stiv (én-/flertrådet) maks.	35 mm²
Ledertverrsnitt stiv (én-/flertrådet) min.	2,5 mm²
LPZ	0→2
Lynstøtstrøm (10/350 μs)	12,5 kA
Maks. forankoblet sikring	125 A
Maks. overstrømvern på nettsiden	125
Maksimal avledningsstrøm (8/20 μs)	50 kA
Monteringstype	Kapselskinne 35 mm

Nettform	DC
Nettform DC	ja
Nettform IT	nei
Nettform TN	nei
Nettform TN-C	nei
Nettform TN-C-S	nei
Nettform TN-S	nei
Nettform TT	nei
Nettform øvrige	nei
Nominell avledningsstrøm (8/20 µs)	30 kA
Nominell avledningsstrøm (8/20 µs) [L-N]	30 kA
Reaksjonstid	<25 ns
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse I+II
Temperaturområde for bruk maks.	80 °C
Temperaturområde for bruk min.	-40 °C
Utblåsende	nei
Utførelse	3-polet for solenergisystemer med FS
