Koblingsboks X 25
Art.nr. 2005134 | EAN 4012196580538 | El.Nr 1203777
- Produktbeskrivelse
-

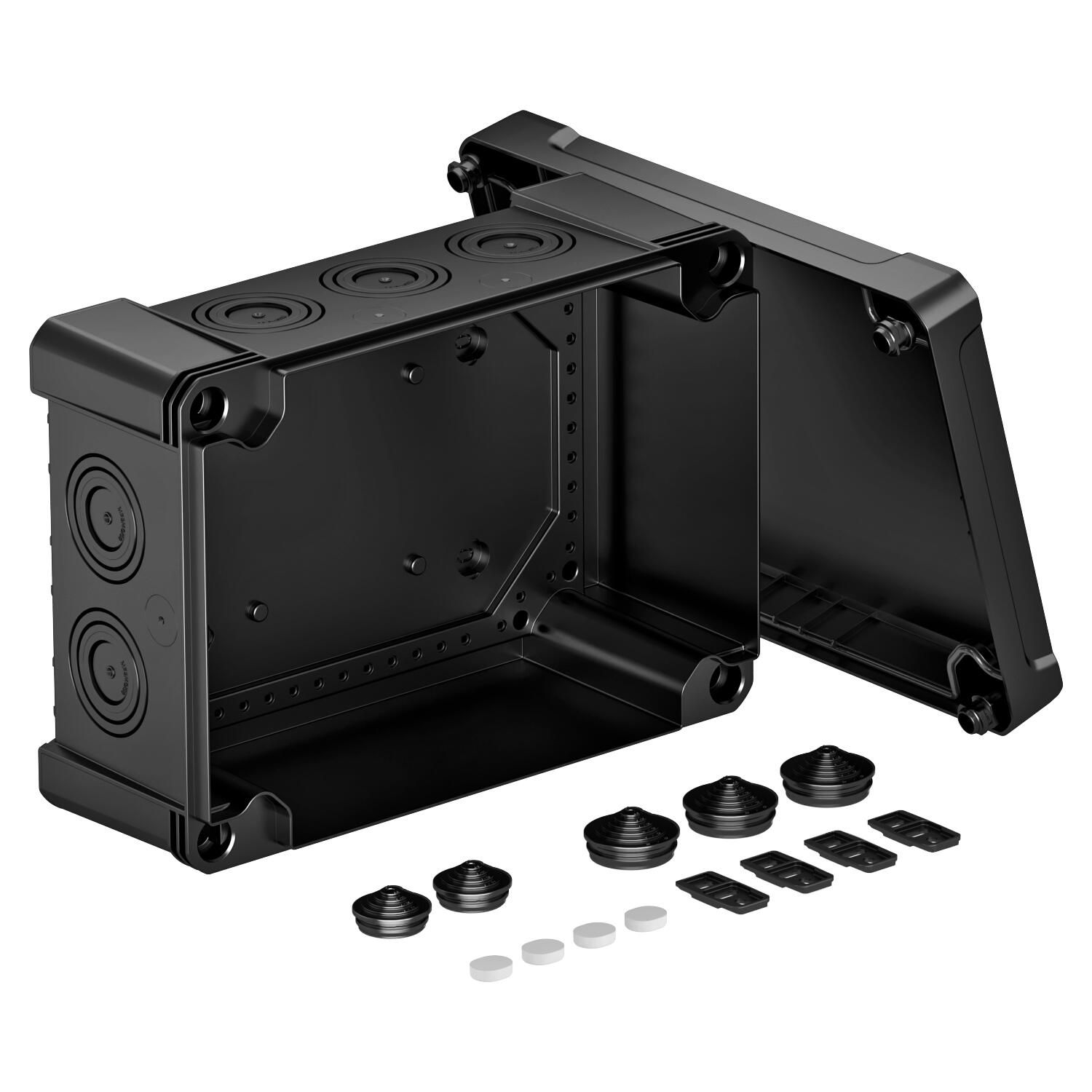

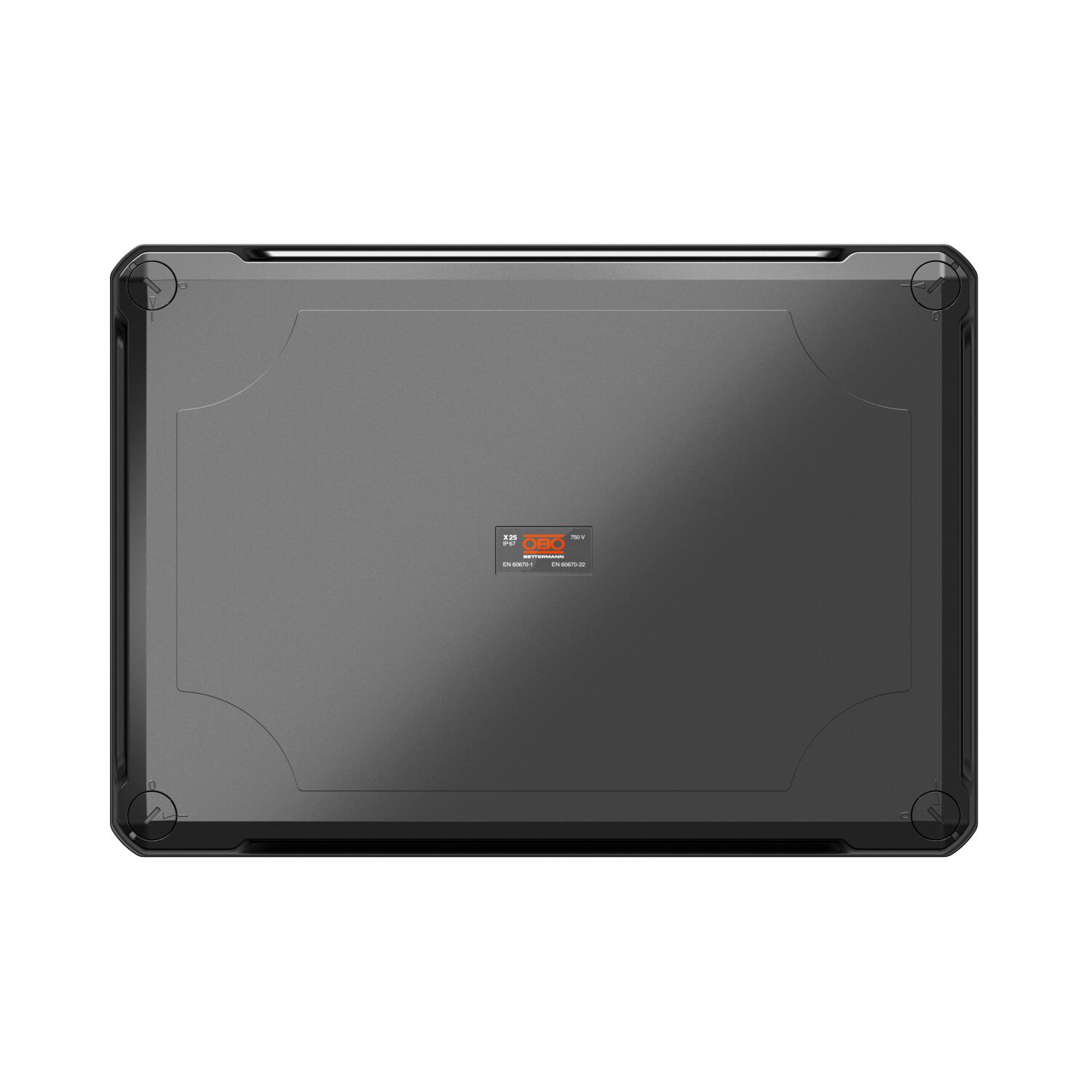

ProduktbeskrivelseKoblingsboks for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Ekstra slagfast med IK09. Lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. EN 60670. Flammebestandig iht. EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK09 iht. EN 50102. Kapslingsgrad IP67 iht. EN 60529.
-
- Tekniske data
-
Tekniske data

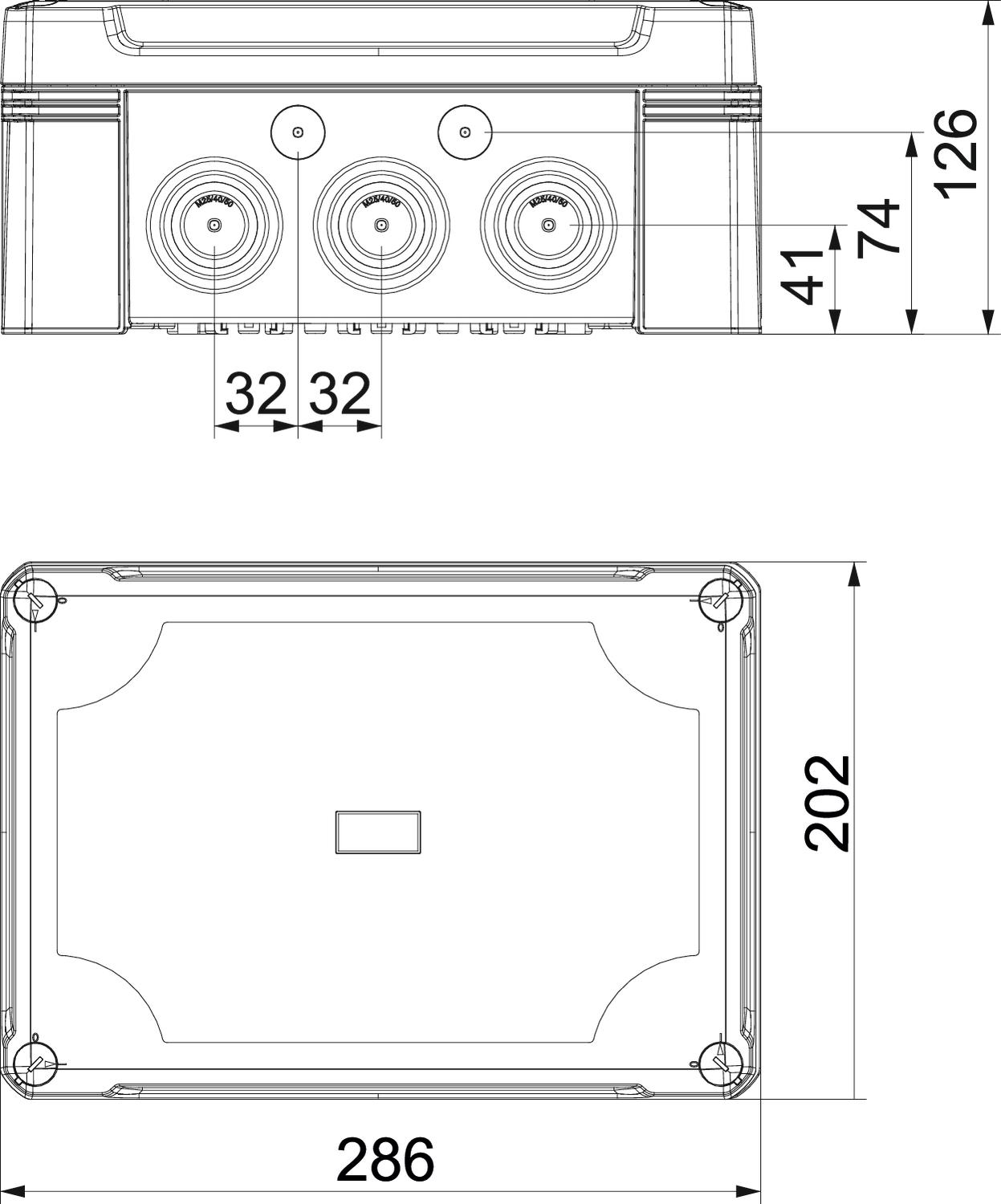

Antall innføringer 10 Beskyttelsesgrad IK-kode IK09 Beskyttelsesklasse IP67 Bredde 202 mm CO2-fotavtrykk (GWP) fra vugge til port 3,6625 kg CO2e / 1 Stykke Dimensjon 286x202x125 Eksplosjonstestet utførelse nei Farge grafittsvart; RAL 9011 flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Form rektangulær Gjennomsiktig deksel nei Glassfiberforsterket ja Halogenfri ja Høyde 126 mm Innføring bakfra nei kan plomberes ja Lengde 286 mm Lokk ikke transparent Lokkmontering med skruer Lysåpning indre mål 271x187x110 mm Maks. Ledertverrsnitt 25 mm² Materiale polykarbonat Med lokk ja Med skjerming nei Merkespenning 750 V Merketverrsnitt maks. 25 mm² Merketverrsnitt min. 10 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 750 V Rekkemonterbar ja Slagfast ja Temperaturområde for bruk maks. 60 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Forstempling Type innføring Trinnmembran avskjærbar Utstyr uten Værbestandig ja - Alle typer
-
Alle typer
