Koblingsboks X 25
Art.nr. 2005074 | EAN 4012196577552 | El.Nr 1203776
- Produktbeskrivelse
-

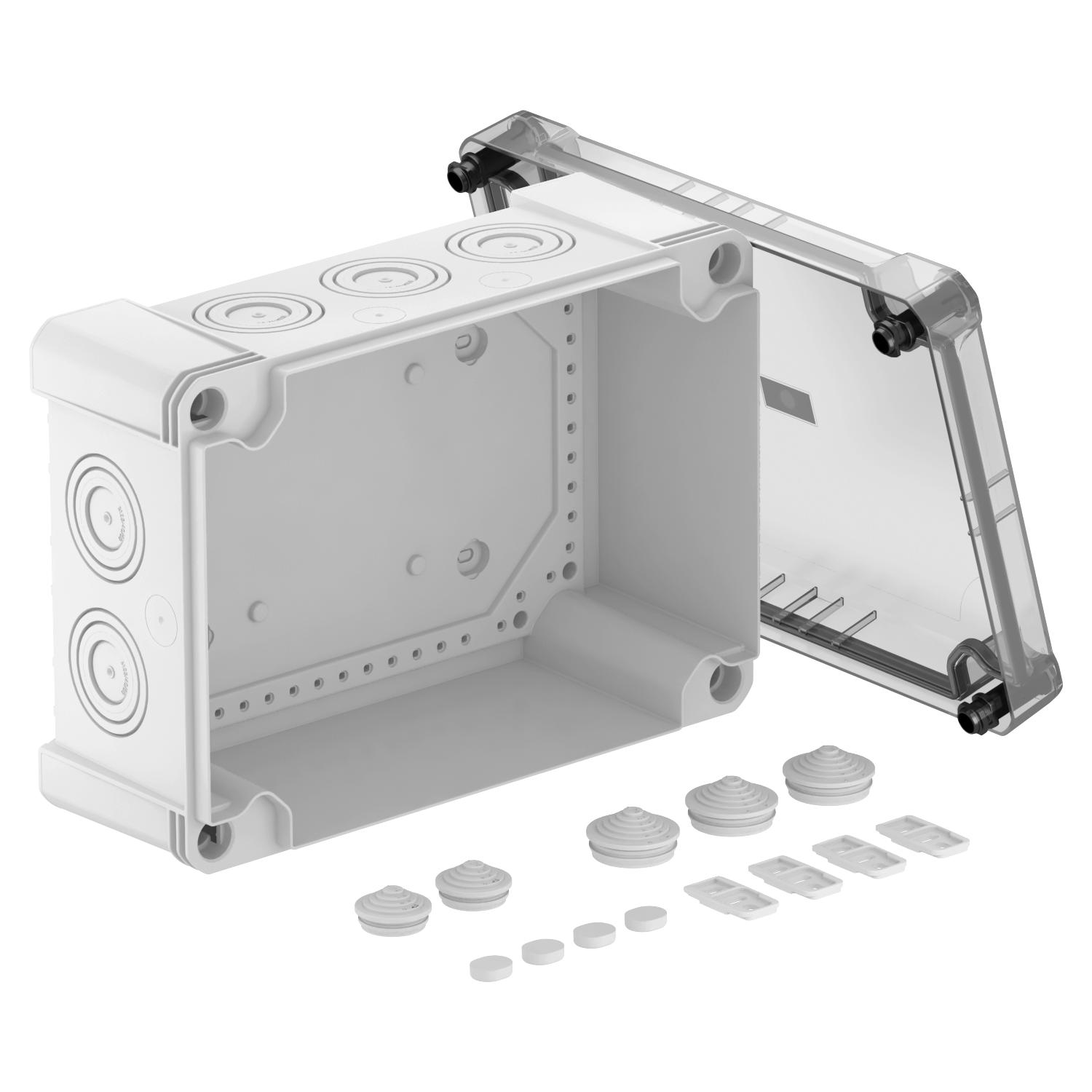

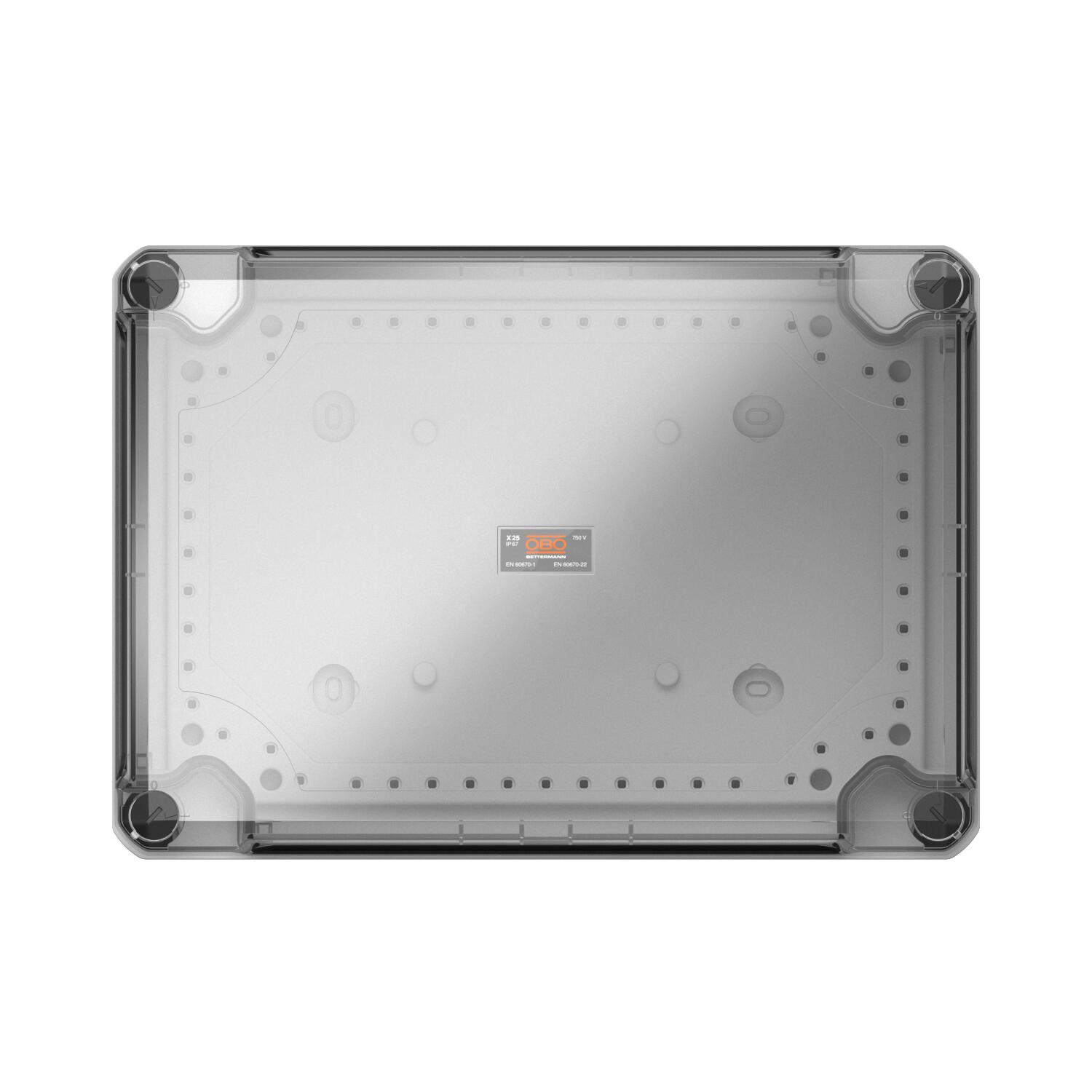

ProduktbeskrivelseKoblingsboks for kobling av kabler og ledninger innendørs og ute. Rektangulær form med knockout-åpninger Egnet for vegg-/takmontering med mulighet for utvendig feste, innvendig feste eller montering via hjørnekuppel. Ekstra slagfast med IK08. Transparent lokk med hurtiglås, plomberbart. Fremstilt av halogenfrie og UV-bestandige materialer.
Kabelforgreningsboks iht. DIN EN 60670. Flammebestandig iht. DIN EN 60695-2-11, testtemperatur 650°C. Slagfasthet IK08 iht. DIN EN 50102. Kapslingsgrad IP67 iht. DIN EN 60529.
-
- Tekniske data
-
Tekniske data

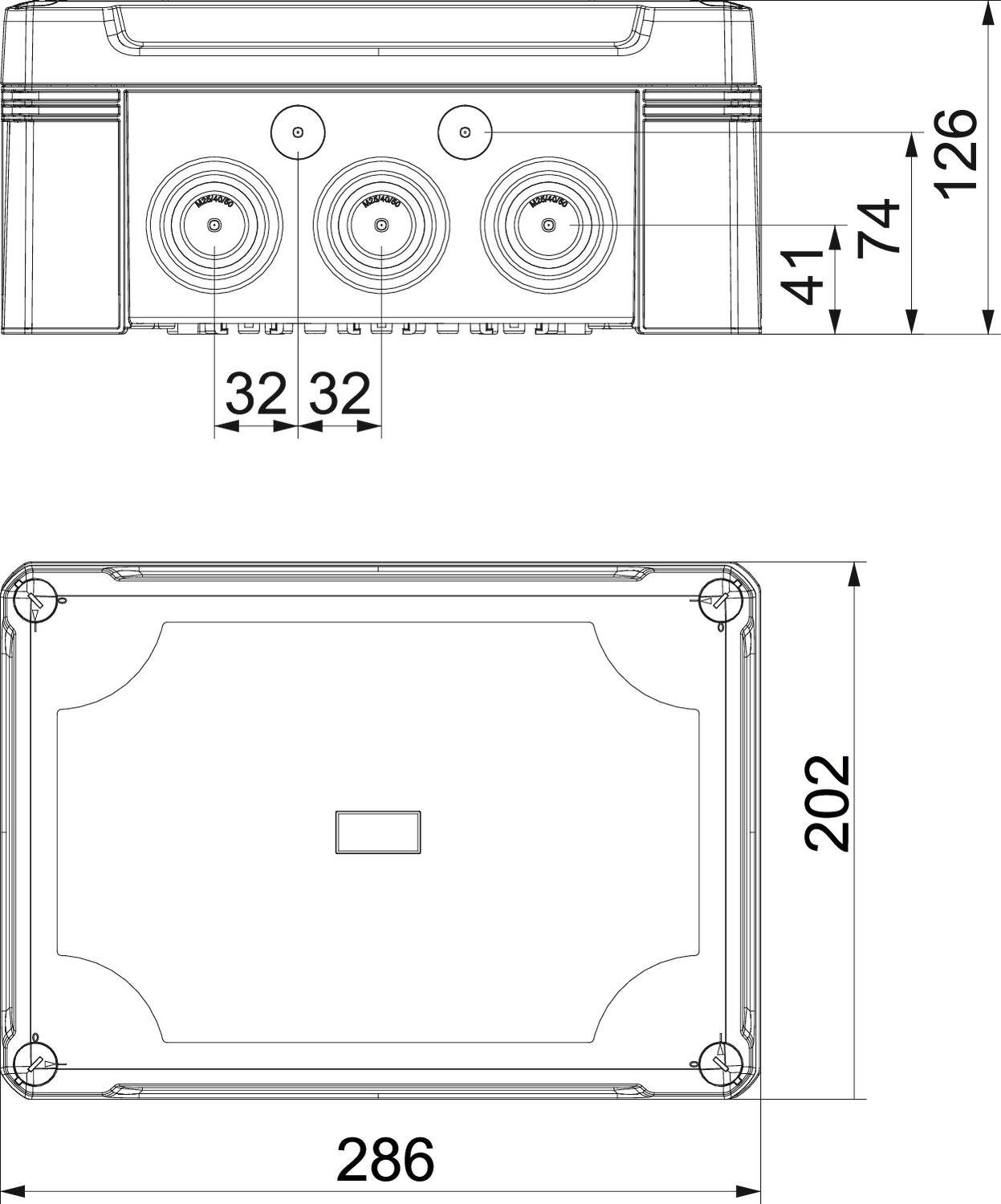

Antall innføringer 10 Beskyttelsesgrad IK-kode IK09 Beskyttelsesklasse IP67 Bredde 202 mm CO2-fotavtrykk (GWP) fra vugge til port 3,6355 kg CO2e / 1 Stykke Dimensjon 286x202x125 Eksplosjonstestet utførelse nei Farge grå / transparent flammebestandig iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Form rektangulær Gjennomsiktig deksel ja Glassfiberforsterket ja Halogenfri ja Høyde 126 mm Innføring bakfra nei kan plomberes ja Lengde 286 mm Lokk ikke transparent Lokkmontering med skruer Lysåpning indre mål 271x187x110 mm Maks. Ledertverrsnitt 25 mm² Materiale polykarbonat Med lokk ja Med skjerming nei Merkespenning 750 V Merketverrsnitt maks. 25 mm² Merketverrsnitt min. 10 mm² Monteringstype Vegg-/takmontasje Nominell isolasjonsspenning 750 V Rekkemonterbar ja Slagfast ja Temperaturområde for bruk maks. 60 °C Temperaturområde for bruk min. -5 °C Type husgjennomføring Forstempling Type innføring Trinnmembran avskjærbar Utstyr uten Værbestandig ja - Alle typer
-
Alle typer
- Nedlastinger
-
Datablad X25 LGR-TR / 2005074 , 0.36MB , pdfEU-samsvarserklæring X25 LGR-TR / 2005074 , 0.13MB , pdfStorbritannias samsvarserklæring X25 LGR-TR / 2005074 , 0.09MB , pdfREACH Samsvarserklæring X25 LGR-TR / 2005074 , 0.12MB , pdfRoHS Samsvarserklæring X25 LGR-TR / 2005074 , 0.13MB , pdfMerkegodkjenning ÖVE-sertifikat til X-serie , 0.25MB , pdfMonteringsanvisning Monteringsanvisning for X-serie , 2.29MB , pdfBruksanvisning Boresjablong X25, SDB12 , 0.09MB , pdf
