Kabelstige LCIS 60, 6 m C30 FT 6000 | 300 | 1,5 | nei

Kabelstige LCIS 60, 6 m C30 FT

Art.nr. 6209645 | EAN 4012196431793 | El.Nr 1300467

Art.nr. / Type

Lengde	6000 mm

Bredde

Bjelketykkelse	1,5 mm

Opprettholdelse av funksjon	nei

Produktbeskrivelse

Produktbeskrivelse

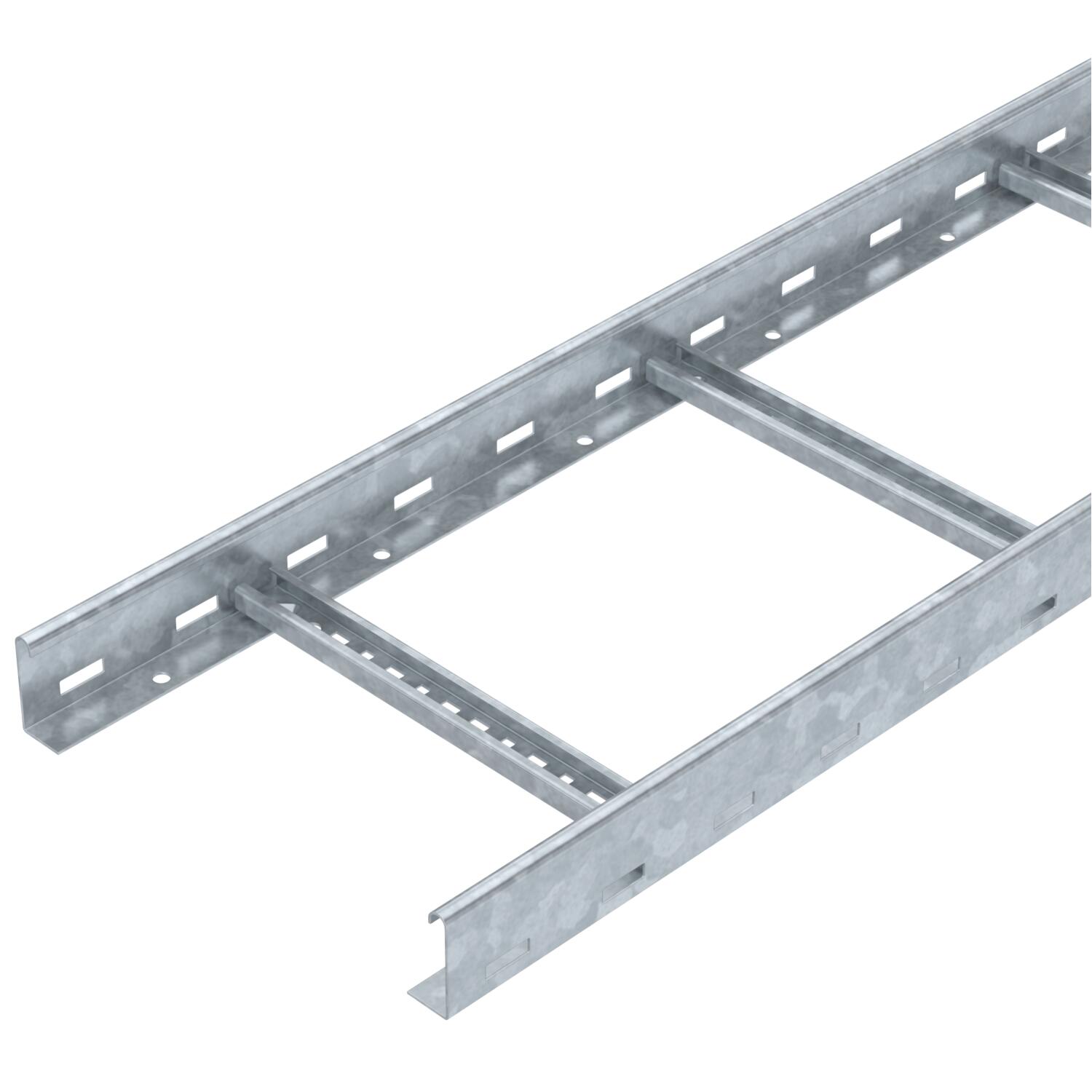

Kabelstige med sidehøyde 60 mm med sveisede C30-profilsprosser som åpner oppover. Sidevange med buet kant som forsterking og kantbeskyttelse. Festet til utliggeren gjøres med klemstykker type LKS 40. Sprossens slissemål er 16,5 mm, passende bøyleklammer er type 2056.
Magnetisk skjermdemping uten lokk 10 dB, med lokk 15 dB.

Tekniske data

Tekniske data

Bjelketykkelse	1,5 mm
Bredde	300 mm
CO₂-fotavtrykk (GWP) fra vugge til port	6,811 kg CO₂e / 1 Meter

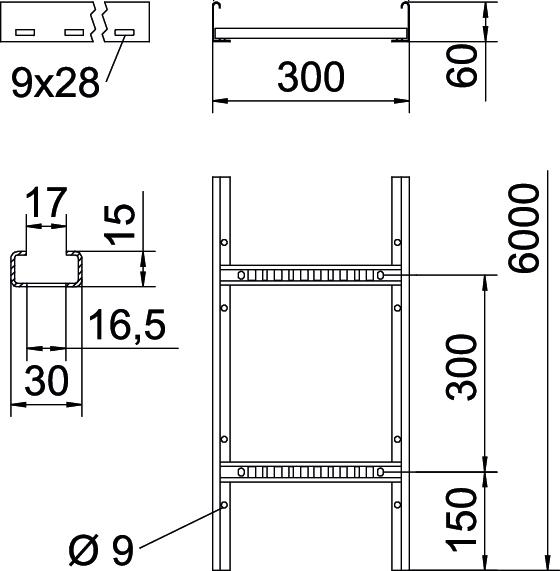

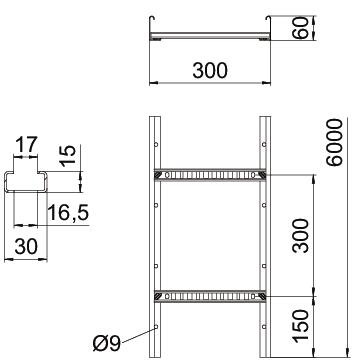

Dimensjon	60x300x6000
Farge	zink
Feste til sprossen	sveiset
Forsterket utførelse	nei
Høyde	60 mm
Lengde	6000 mm
Mål B	300 mm
Materiale	stål
Nytte- tverrsnitt	12000 mm²
Nytte- tverrsnitt	120 cm²
Opprettholdelse av funksjon	nei

Overflate	Varmgalvanisert (dypp)
Rustfritt stål, etset	nei
Sidehull	ja
Spormål sprosse	16,50
Sprosseavstand	300 mm
Støtteavstand 1,5m	3,3 kN/m
Støtteavstand 2,0m	2 kN/m
Støtteavstand 2,5m	1,3 kN/m
Støtteavstand 3,0m	1 kN/m
Støtteavstand 3,5m	0,78 kN/m
Støtteavstand 4,0m	0,4 kN/m
Utførelse av sprossene	Profil perforert
Utførelse til sidebjelken	flat profil

Tekniske data

Belastningsdiagram kabelstige type LCIS 60

Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
Spennvidde i m
Profilbøyning i mm ved tillatt kN/m
Belastningsskjema ved testing
Belastningskurve med bredde på kabelrenne/-stige i mm
Profilbøyning etter støttelengde

Alle typer

Alle typer

Type	Lengde	Bredde	Bjelketykkelse	Opprettholdelse av funksjon	El.Nr	Art.nr.	Mengde	Minste salgsenhet
LCIS 620 6 FT	6000 mm	200 mm	1,5 mm	nei	1300466	6209643	m	6 m
LCIS 630 6 FT	6000 mm	300 mm	1,5 mm	nei	1300467	6209645	m	6 m
LCIS 640 6 FT	6000 mm	400 mm	1,5 mm	nei	1300468	6209647	m	6 m
LCIS 650 6 FT	6000 mm	500 mm	1,5 mm	nei	1300469	6209649	m	6 m
LCIS 660 6 FT	6000 mm	600 mm	1,5 mm	nei	1300470	6209651	m	6 m

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Langsgående skjøtestykke FT	LVG 60 FT	1300476	6208843	Stykk	10 Stykk
90°-bend 60 FT	LB 90 630 R3 FT	-----	6225064	Stykk	1 Stykk
Lokk med vrid lås FT	DRL 300 FT	-----	6051383	m	3 m
