Kabelrenne SKS-Magic® 85 FT
Art.nr. 6059555 | EAN 4012195833147
- Produktbeskrivelse
-

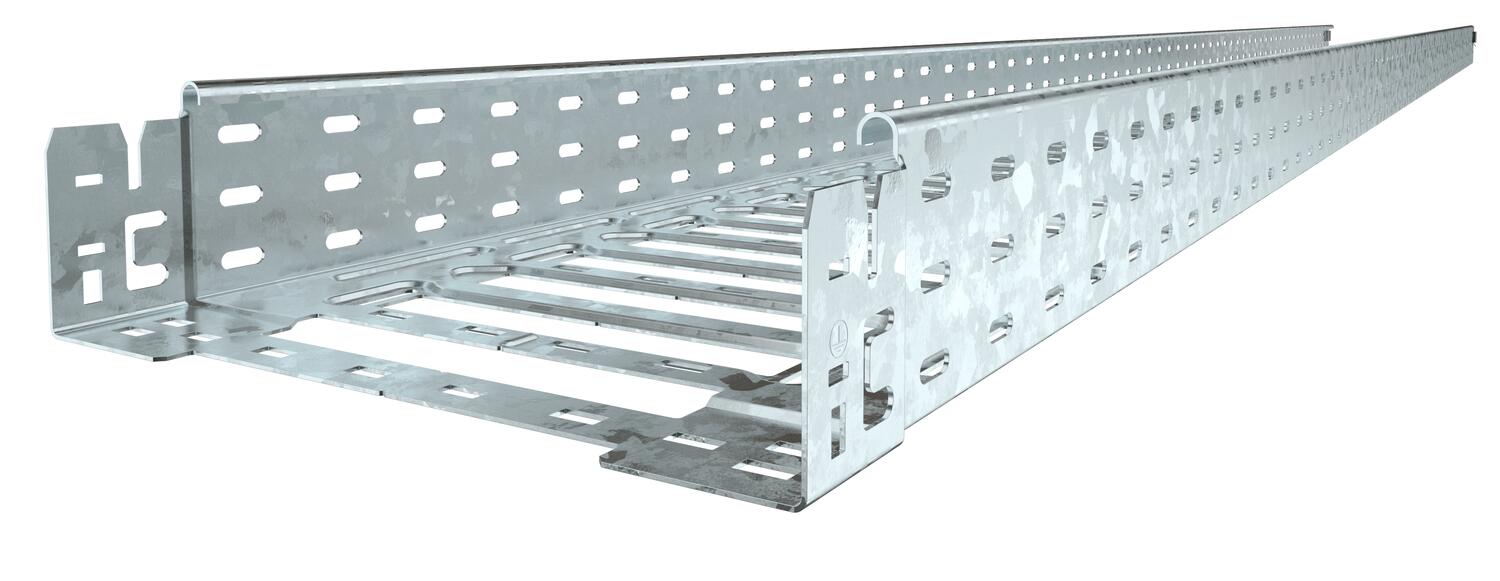

ProduktbeskrivelseKabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
-
- Tekniske data
-
Tekniske data

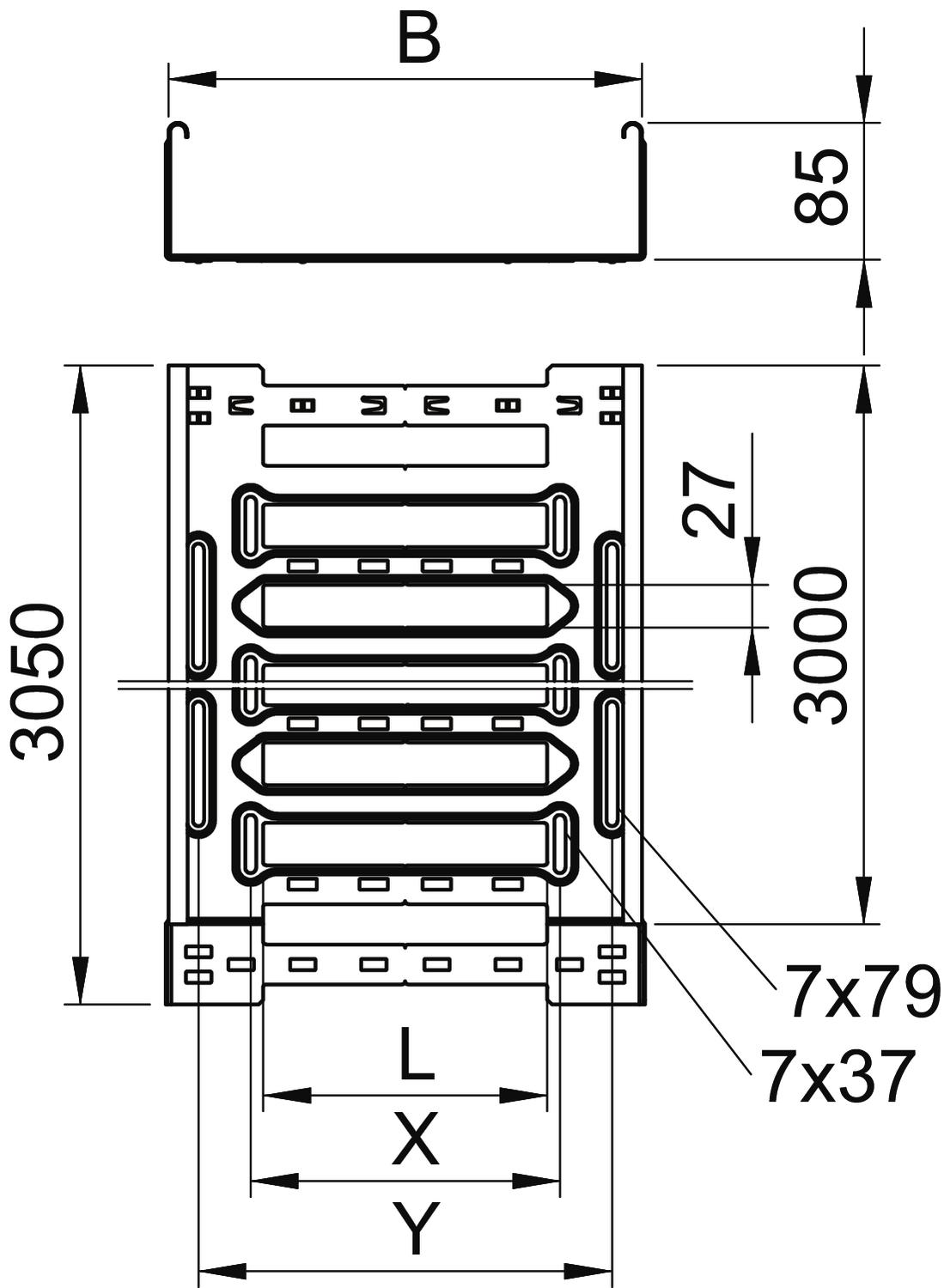

Belastningstesttype iht. IEC 61537 Type II Bredde 300 mm CO2-fotavtrykk (GWP) fra vugge til port 12,5402 kg CO2e / 1 Meter Dimensjon 85x300x3050 Farge zink Forsterket utførelse nei Høyde 85 mm Innsats sprinkleranlegg ja Lengde 3050 mm Magnetisk skjermdemping med lokk 50 dB Magnetisk skjermdemping uten lokk 20 dB Mål B 300 mm Mål L 180 mm Mål x 196 mm Mål y 262 mm Materiale stål Med overdel nei Monteringshull i bunnen ja NATO-hullmønster nei Nytte- tverrsnitt 25300 mm² Nytte- tverrsnitt 253 cm² Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Platetykkelse 1,5 mm Rustfritt stål, etset nei Sidehull ja Støtteavstand 1,5m 2,8 kN/m Støtteavstand 2,0m 2,25 kN/m Støtteavstand 2,5m 1,77 kN/m Støtteavstand 3,0m 1,35 kN/m Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data

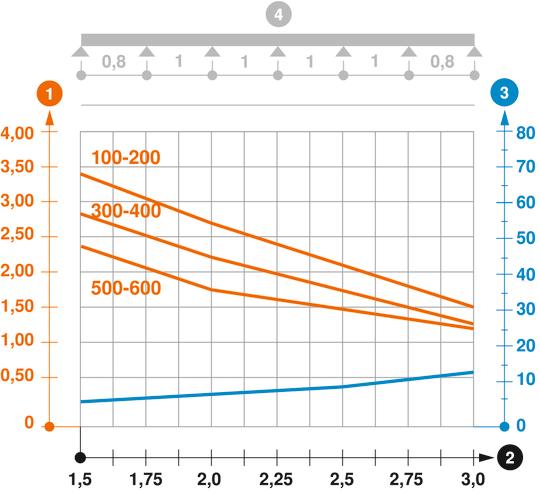

Belastningsdiagram kabelrenne type SKSM 85
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Lokk med vrid lås FT
DRL 300 FT 6051383 3 m
90°-bend 85 FT
RB 90 830 FT 6036716 1 Stykk
T-stykke 85 FT
RT 830 FT 6038234 1 Stykk
Kryss 85 FT
RK 830 FT 7027435 1 Stykk
Lokk med espagnolett DD
DRL 300 DD 6052712 3 m
Skillevegg 85 DD
TSG 85 DD 6062331 3 m - Nedlastinger
-
Datablad SKSM 830 FT / 6059555 , 0.36MB , pdfEU-samsvarserklæring SKSM 830 FT / 6059555 , 0.13MB , pdfStorbritannias samsvarserklæring SKSM 830 FT / 6059555 , 0.09MB , pdfREACH Samsvarserklæring SKSM 830 FT / 6059555 , 0.12MB , pdfRoHS Samsvarserklæring SKSM 830 FT / 6059555 , 0.12MB , pdfMiljøprodukterklæring (EPD) SKSM 830 FT / 6059555 , 1.48MB , pdfMerkegodkjenning VDE-tegngodkjenning KTS-Magic , 0.18MB , pdfMonteringsanvisning Latchable Magic cable tray systems , 12.24MB , pdfMonteringsanvisning General information on the mounting , 2.65MB , pdf
