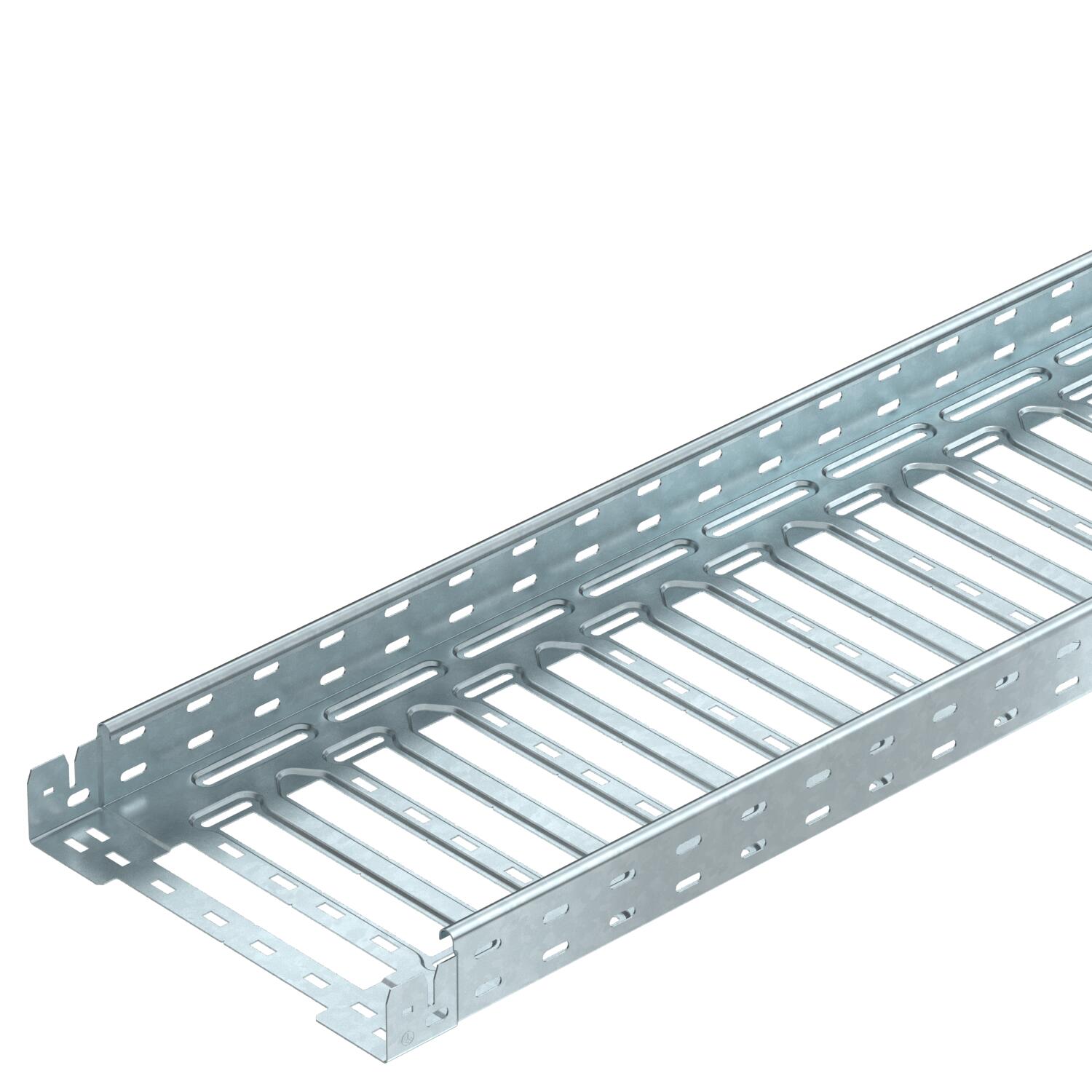

Kabelrenne MKS-Magic® 60 FT
Art.nr. 6059025 | EAN 4012195830085 | El.Nr 1304823
- Produktbeskrivelse
-
ProduktbeskrivelseKabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
-
- Tekniske data
-
Tekniske data
Belastningstesttype iht. IEC 61537 Type II Bredde 300 mm CO2-fotavtrykk (GWP) fra vugge til port 7,8593 kg CO2e / 1 Meter Dimensjon 60x300x3050 Farge zink Forsterket utførelse nei Høyde 60 mm Innsats sprinkleranlegg ja Lengde 3050 mm Magnetisk skjermdemping med lokk 50 dB Magnetisk skjermdemping uten lokk 20 dB Mål B 300 mm Mål L 180 mm Mål x 196 mm Mål y 262 mm Materiale stål Med overdel nei Monteringshull i bunnen ja NATO-hullmønster nei Nytte- tverrsnitt 17800 mm² Nytte- tverrsnitt 178 cm² Nyttelengde 3000 mm Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Platetykkelse 1 mm Rustfritt stål, etset nei Sidehull ja Støtteavstand 1,5m 1,5 kN/m Støtteavstand 2,0m 1 kN/m Støtteavstand 2,5m 0,7 kN/m Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data
Belastningsdiagram kabelrenne type MKSM 60
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Alle typer
-
Systemtilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Langsforbindersett Magic DD
KTSMV 630 DD 1315319 6068942 1 Stykk
Lokk med vrid lås FT
DRL 300 FT ----- 6051383 3 m
90°-bend 60 FT
RB 90 630 FT ----- 6036596 1 Stykk
Lokk med espagnolett DD
DRL 300 DD ----- 6052712 3 m
Skillevegg 60 DD
TSG 60 DD 1315394 6062327 3 m - Nedlastinger
-
Datablad MKSM 630 FT / 6059025 , 0.34MB , pdfRettledning KTS cable tray systems , 1.61MB , pdfEU-samsvarserklæring MKSM 630 FT / 6059025 , 0.13MB , pdfStorbritannias samsvarserklæring MKSM 630 FT / 6059025 , 0.09MB , pdfREACH Samsvarserklæring MKSM 630 FT / 6059025 , 0.12MB , pdfRoHS Samsvarserklæring MKSM 630 FT / 6059025 , 0.12MB , pdfMiljøprodukterklæring (EPD) MKSM 630 FT / 6059025 , 1.48MB , pdfMerkegodkjenning VDE-tegngodkjenning KTS-Magic , 0.18MB , pdfMonteringsanvisning Latchable Magic cable tray systems , 12.24MB , pdfMonteringsanvisning General information on the mounting , 2.65MB , pdf
