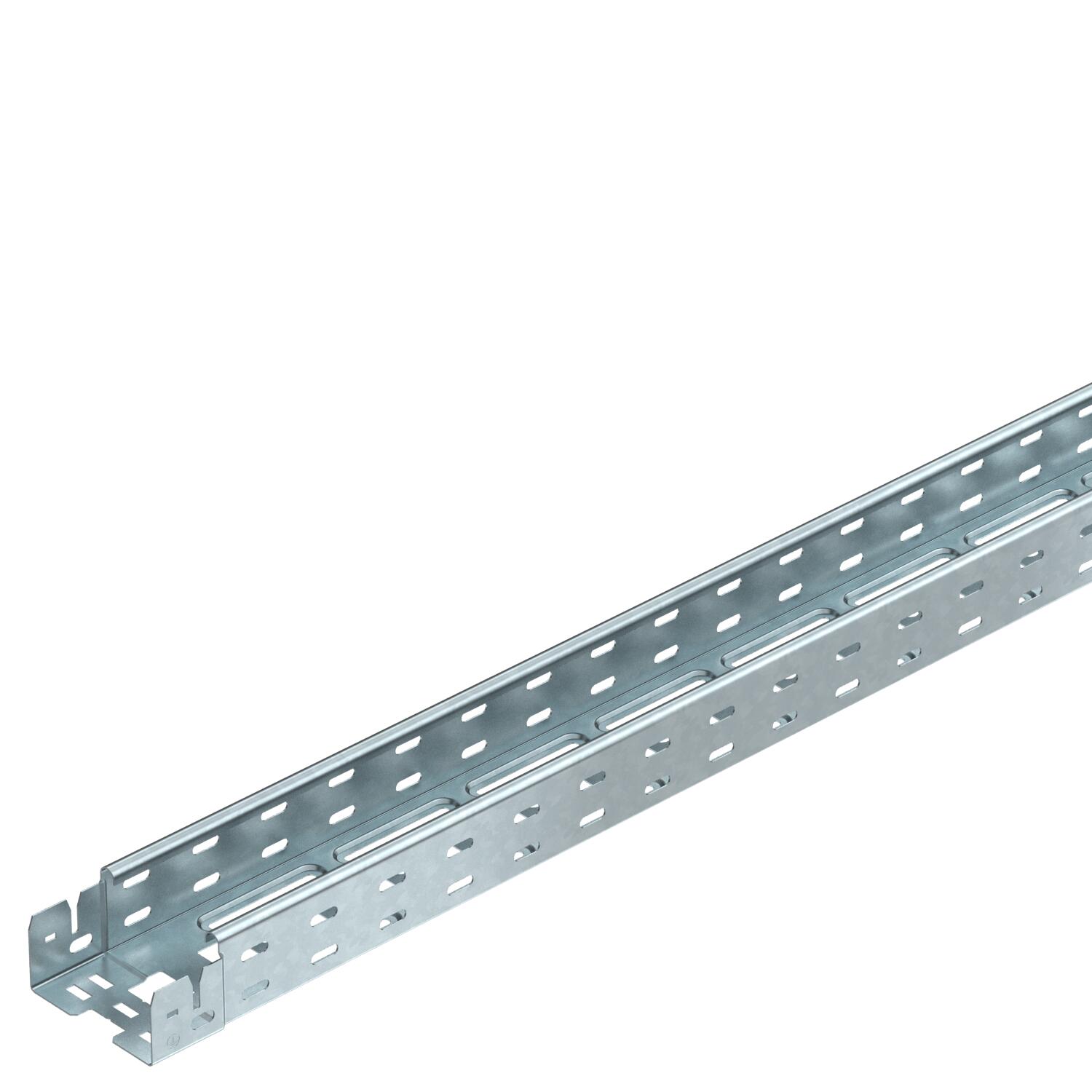

Kabelrenne MKS-Magic® 60 FT
Art.nr. 6059018 | EAN 4012195830023 | El.Nr 1304820
- Produktbeskrivelse
-
ProduktbeskrivelseKabelrenne med integrert hurtigfestesystem. Kabelrennens nyttelengde utgjør 3000 mm.
Kabelrennen har sideperforeringer på 7 x 20 mm, for installasjon av ekstra tilkoblings- og monteringskomponenter.
Fra kabelrennebredde 200 mm med 30% perforering, egnet for bruk under sprinkleranlegg i henhold til VdS retningslinje 2092
Magnetisk skjermdemping uten lokk 20 dB, med lokk 50 dB.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
-
- Tekniske data
-
Tekniske data

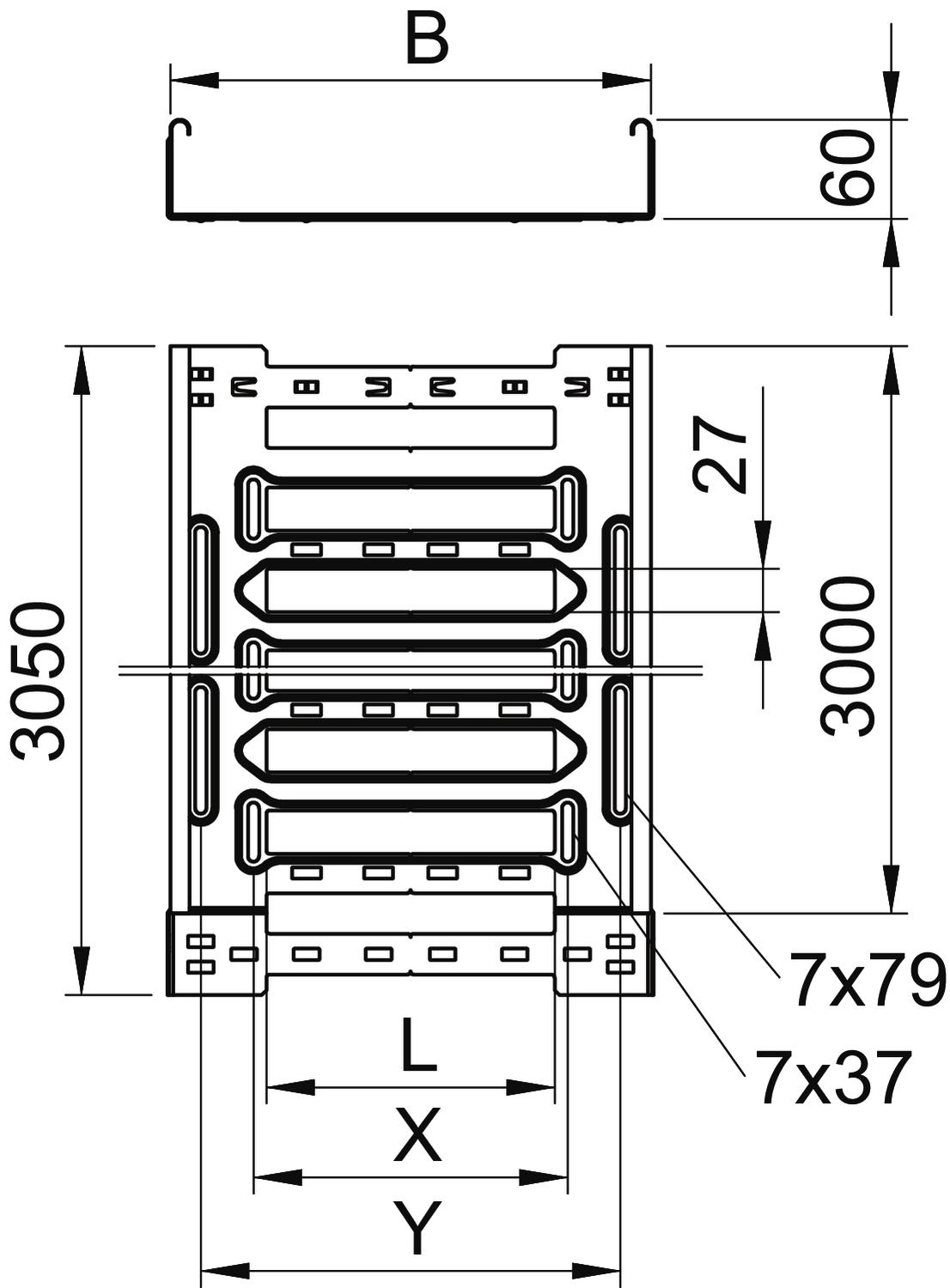

Belastningstesttype iht. IEC 61537 Type II Bredde 100 mm CO2-fotavtrykk (GWP) fra vugge til port 4,4733 kg CO2e / 1 Meter Dimensjon 60x100x3050 Farge zink Forsterket utførelse nei Høyde 60 mm Innsats sprinkleranlegg ja Lengde 3050 mm Magnetisk skjermdemping med lokk 50 dB Magnetisk skjermdemping uten lokk 20 dB Mål B 100 mm Mål L 30 mm Mål y 62 mm Materiale stål Med overdel nei Monteringshull i bunnen ja NATO-hullmønster nei Nytte- tverrsnitt 5800 mm² Nytte- tverrsnitt 58 cm² Nyttelengde 3000 mm Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Platetykkelse 1 mm Rustfritt stål, etset nei Sidehull ja Støtteavstand 1,5m 1,6 kN/m Støtteavstand 2,0m 1,1 kN/m Støtteavstand 2,5m 0,7 kN/m Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data

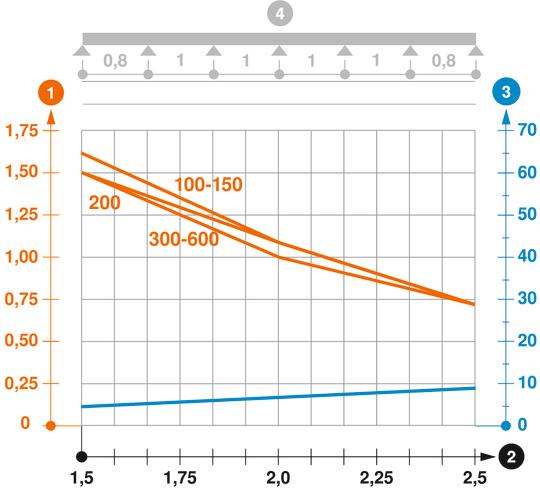

Belastningsdiagram kabelrenne type MKSM 60
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Alle typer
-
Systemtilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Langsforbindersett Magic DD
KTSMV 610 DD 1315316 6068936 1 Stykk
Lokk med vrid lås FT
DRL 100 FT ----- 6051340 3 m
90°-bend 60 FT
RB 90 610 FT ----- 6036590 1 Stykk
Lokk med espagnolett DD
DRL 100 DD ----- 6052703 3 m
Skillevegg 60 DD
TSG 60 DD 1315394 6062327 3 m - Nedlastinger
-
