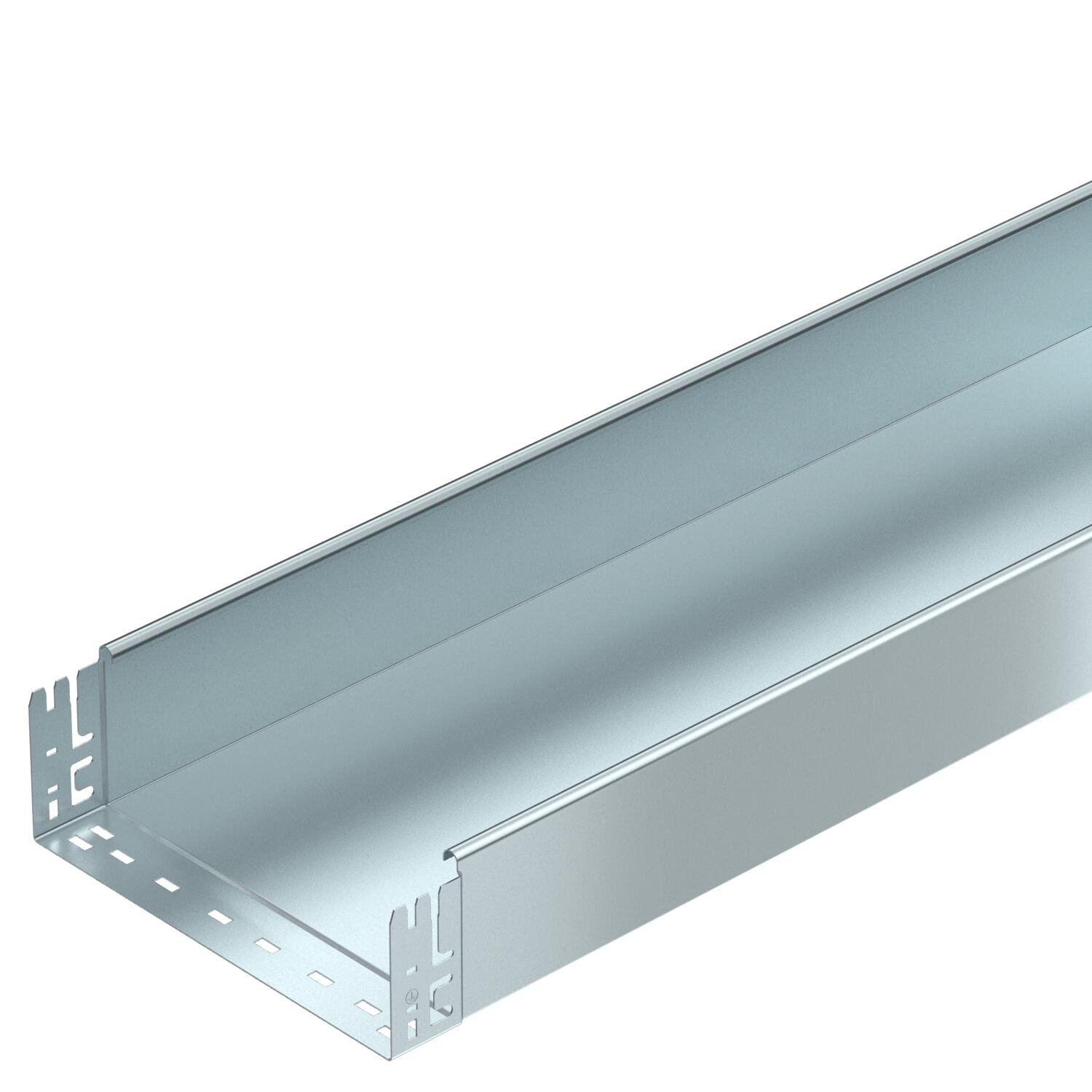

Kabelrenne MKS-Magic® 110 uperforert FS
Art.nr. 6059388 | EAN 4012195832065
- Produktbeskrivelse
-
ProduktbeskrivelseUperforert kabelrenne med integrert hurtigforbindersystem. Kabelrennens nyttelengde utgjør 3000 mm.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
-
- Tekniske data
-
Tekniske data
Belastningstesttype iht. IEC 61537 Type II Bredde 300 mm CO2-fotavtrykk (GWP) fra vugge til port 9,7838 kg CO2e / 1 Meter Dimensjon 110x300x3050 Farge zink Forsterket utførelse nei Høyde 110 mm Lengde 3050 mm Mål B 300 mm Materiale stål Med overdel nei Monteringshull i bunnen nei NATO-hullmønster nei Nytte- tverrsnitt 32800 mm² Nytte- tverrsnitt 328 cm² Nyttelengde 3000 mm Opprettholdelse av funksjon nei Overflate kontinuerlig galvanisert Platetykkelse 1 mm Rustfritt stål, etset nei Sidehull nei Støtteavstand 1,5m 1,85 kN/m Støtteavstand 2,0m 1,3 kN/m Støtteavstand 2,5m 0,75 kN/m Støtteavstand 3,0m 0,6 kN/m Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data
Belastningsdiagram kabelrenne type MKSMU 110
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
T-stykke 110 FS
RT 130 FS 6038306 1 Stykk
Lokk med espagnolett FS
DRL 300 FS 6052304 3 m
Skillevegg 110 FS
TSG 110 FS 6062122 3 m - Nedlastinger
-
