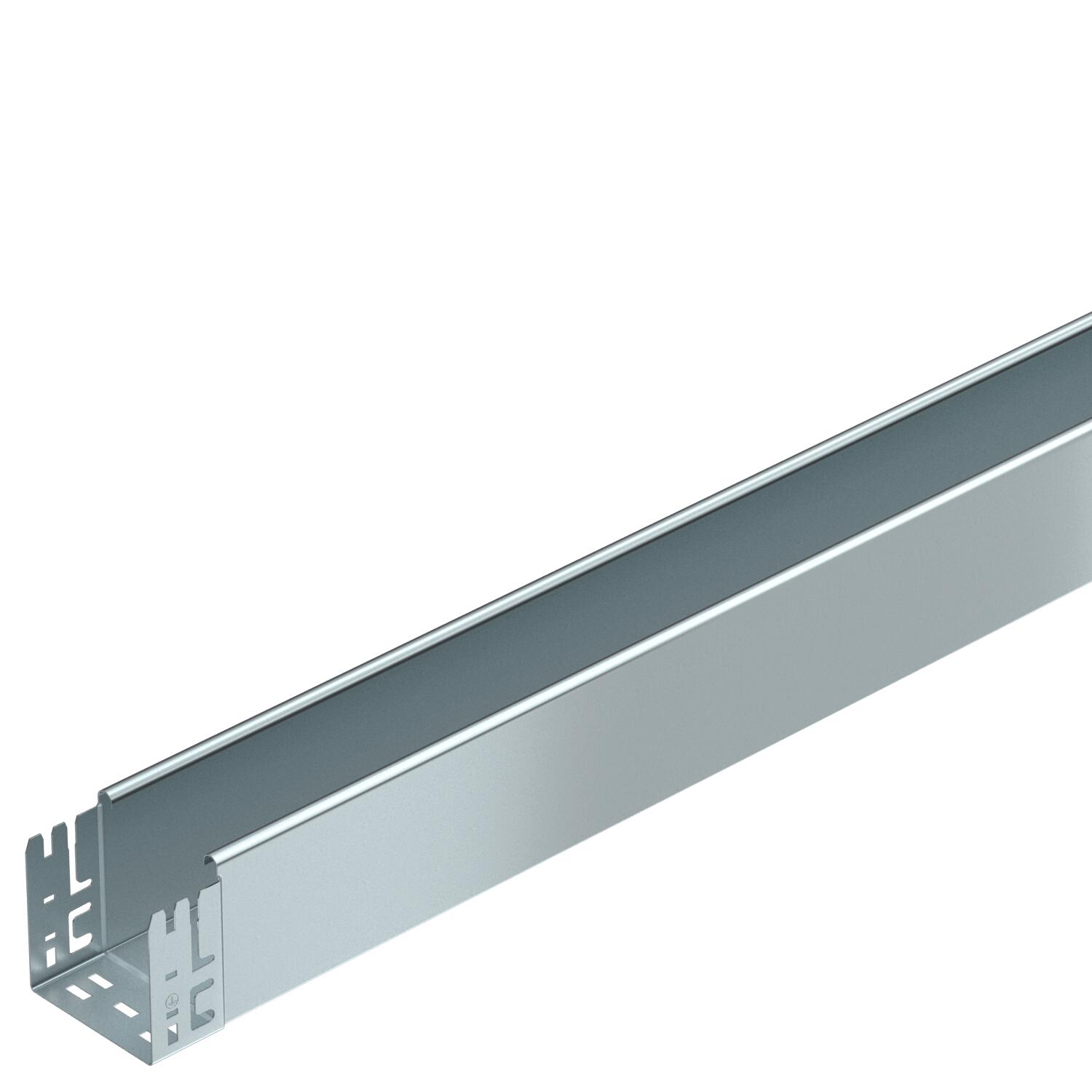

Kabelrenne MKS-Magic® 110 uperforert FS
Art.nr. 6059382 | EAN 4012195832003
- Produktbeskrivelse
-
ProduktbeskrivelseUperforert kabelrenne med integrert hurtigforbindersystem. Kabelrennens nyttelengde utgjør 3000 mm.
Gjennomgående potensialutjevning er garantert uten ekstra komponenter.
-
- Tekniske data
-
Tekniske data
Belastningstesttype iht. IEC 61537 Type II Bredde 100 mm CO2-fotavtrykk (GWP) fra vugge til port 6,2071 kg CO2e / 1 Meter Dimensjon 110x100x3050 Farge zink Forsterket utførelse nei Høyde 110 mm Lengde 3050 mm Mål B 100 mm Materiale stål Med overdel nei Monteringshull i bunnen nei NATO-hullmønster nei Nytte- tverrsnitt 108 cm² Nytte- tverrsnitt 10800 mm² Nyttelengde 3000 mm Opprettholdelse av funksjon nei Overflate kontinuerlig galvanisert Platetykkelse 1 mm Rustfritt stål, etset nei Sidehull nei Støtteavstand 1,5m 1,85 kN/m Støtteavstand 2,0m 1,3 kN/m Støtteavstand 2,5m 0,75 kN/m Støtteavstand 3,0m 0,6 kN/m Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data

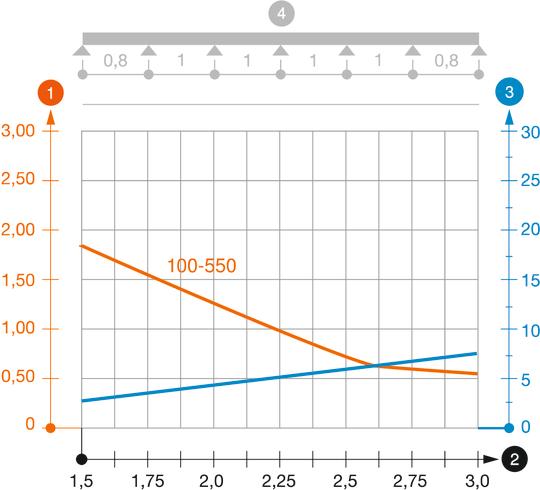

Belastningsdiagram kabelrenne type MKSMU 110
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Langsforbindersett Magic FS
KTSMV 110 FS 6069090 1 Stykk
90°-bend 110 FS
RB 90 110 FS 6036800 1 Stykk
Lokk med espagnolett FS
DRL 100 FS 6052096 3 m
Skillevegg 110 FS
TSG 110 FS 6062122 3 m
90° bend Magic 110 FS
RBM 90 110 FS 6041840 1 Stykk - Nedlastinger
-
