HW hulvegg-installasjonsboks 47, dobbelt
Art.nr. 2003822 | EAN 4012196863945 | El.Nr 1250219
- Produktbeskrivelse
-

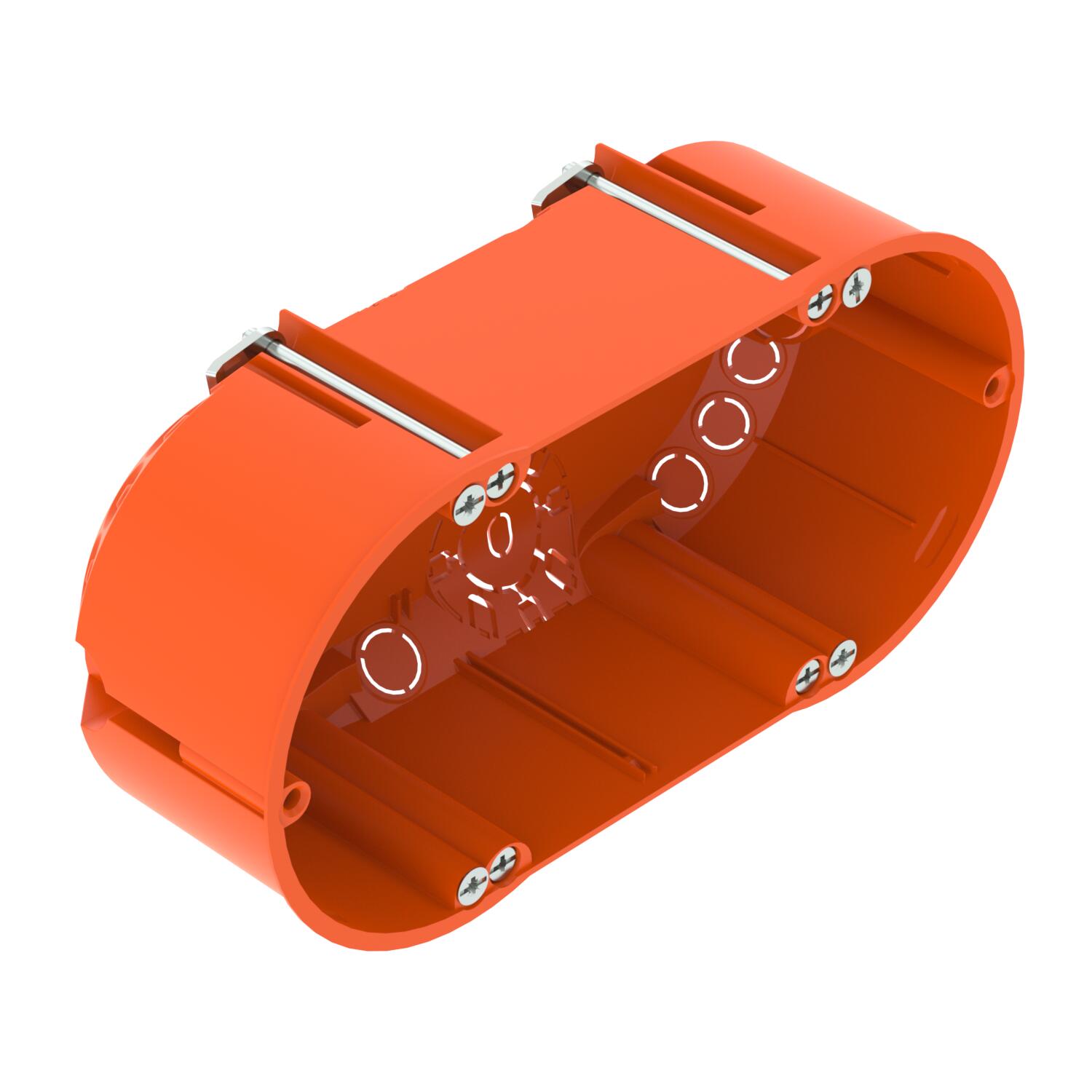

ProduktbeskrivelseDobbelt hulvegg-installasjonsboks, til bruk i hulvegger med en monteringsdybde på minst 47 mm og en platetykkelse på 5 - 40 mm.
• 6 Skruepigger
• Apparatskruer, klemstropper
• 4 Kombi-rørinnføringer Ø 20 og 25 mm
• 4 Innføringer for NYM-ledninger 3 x 1,5 mm²
• 2 Innføringer for NYM-ledninger 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 Innføringer for NYM-ledninger 5 x 2,5 mm² eller 7 x 1,5 mm²
• Forbindelse med flere installasjonsbokser via forbindelsesstussen av typen ZH 11-V
Testet iht. DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
-
- Tekniske data
-
Tekniske data

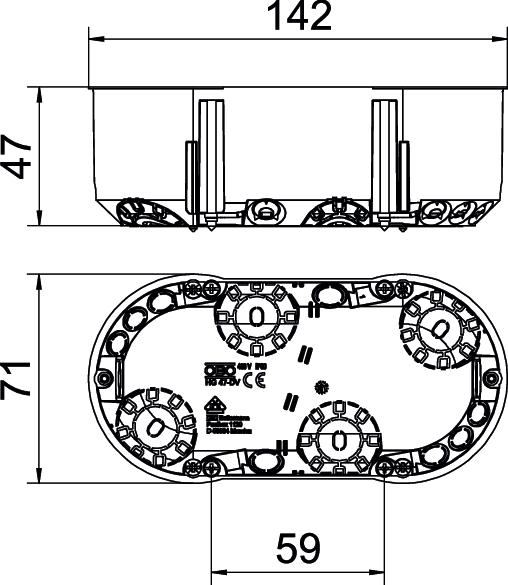

Antall innføringer 12 Antall innsatser 2 Beskyttelsesklasse IP30 Bredde 71 mm CO2-fotavtrykk (GWP) fra vugge til port 0,1446 kg CO₂e / 1 Stykke Dimensjon 142x71 Egnet for platetykkelse maks. 40 mm Egnet for platetykkelse min. 5 mm Farge oransje Festing av enhetene Skruer flammebestandig iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C for rørdiameter 20/25 mm Form oval Fresehull diameter 68 mm Halogenfri ja Høyde 47 mm Lengde 142 mm Lokk uten Lokkmontering Skruer Lufttett nei Målespenning 400 V Materiale polypropylen Med skruer ja Merketverrsnitt maks. 2,5 mm² Merketverrsnitt min. 1,5 mm² Slagfast ja Stuss Forbindelsesstusser Type husgjennomføring Utbrytbar åpning Type innføring NYM-ledninger, dataledninger og rør - Alle typer
