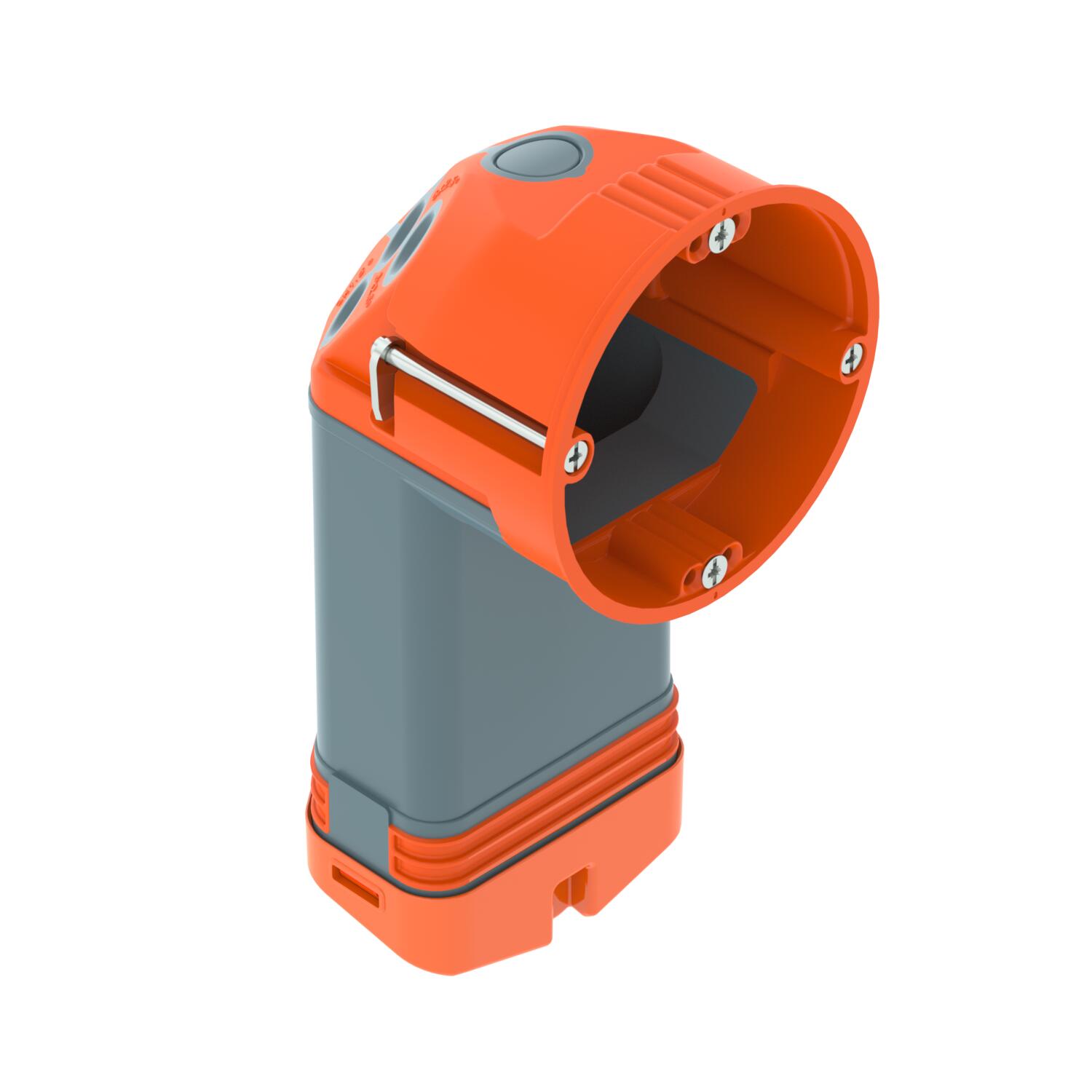

HW hulvegg-elektronikkboks 74, lufttett, med elastomerpose
Art.nr. 2003828 | EAN 4012197276676 | El.Nr 1200505
- Produktbeskrivelse
-
ProduktbeskrivelseHulvegg-elektronikkboks med membraninnføringer og ekstra ledningsrom, til bruk i hulvegger med en monteringsdybde på minst 75 mm og en platetykkelse på 5 - 35 mm.
• 2 x 3 skruepigger
• Apparatskruer, klemstropper
• 2 Innføringer for NYM-ledninger 3 x 1,5 mm²
• 2 Innføringer for NYM-ledninger 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 Innføringer for NYM-ledninger 5 x 2,5 mm² eller 7 x 1,5 mm²
• 2 Kombi-rørinnføringer Ø 20 og 25 mm i gulvområdet til ledningsrommet
Testet iht. DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
-
- Tekniske data
-
Tekniske data

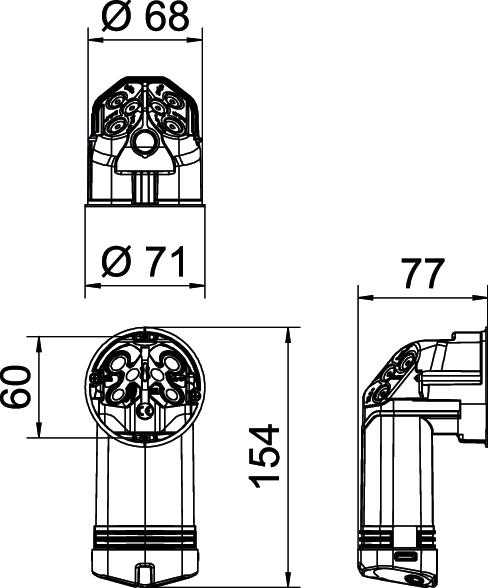

Antall innføringer 8 Antall innsatser 1 Beskyttelsesklasse IP30 Bredde 71 mm CO2-fotavtrykk (GWP) fra vugge til port 0,2212 kg CO2e / 1 Stykke Diameter 68 mm Egnet for platetykkelse maks. 35 mm Egnet for platetykkelse min. 5 mm Farge oransje/grå Festing av enhetene Skruer flammebestandig iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C for rørdiameter 20/25 mm Form Annet Fresehull diameter 68 mm Halogenfri ja Høyde 77 mm Kombi-innføringer Ø 20 / 25 mm 2 Ledningsinnføringer 3 x 1,5 mm² 2 Ledningsinnføringer 3 x 2,5 mm² / 5 x 1,5 mm² 2 Ledningsinnføringer 5 x 2,5 mm² / 7 x 1,5 mm² 2 Lengde 154 mm Lokkets skrueavstand 61 mm Lokkmontering Skruer Lufttett ja Målespenning 400 V Materiale Polypropylen / termoplastisk elastomer Med skruer ja Merketverrsnitt maks. 2,5 mm² Merketverrsnitt min. 1,5 mm² Slagfast nei Stuss Forbindelsesstusser Type husgjennomføring Innføringsmembran - Alle typer
