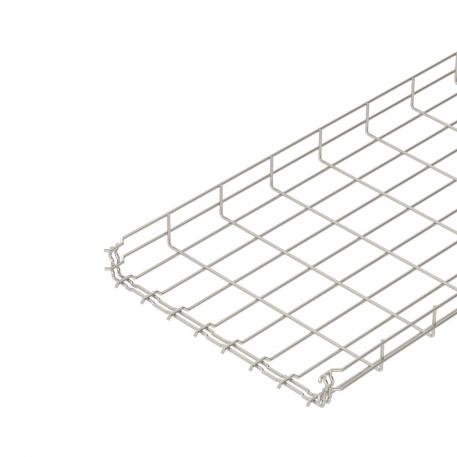

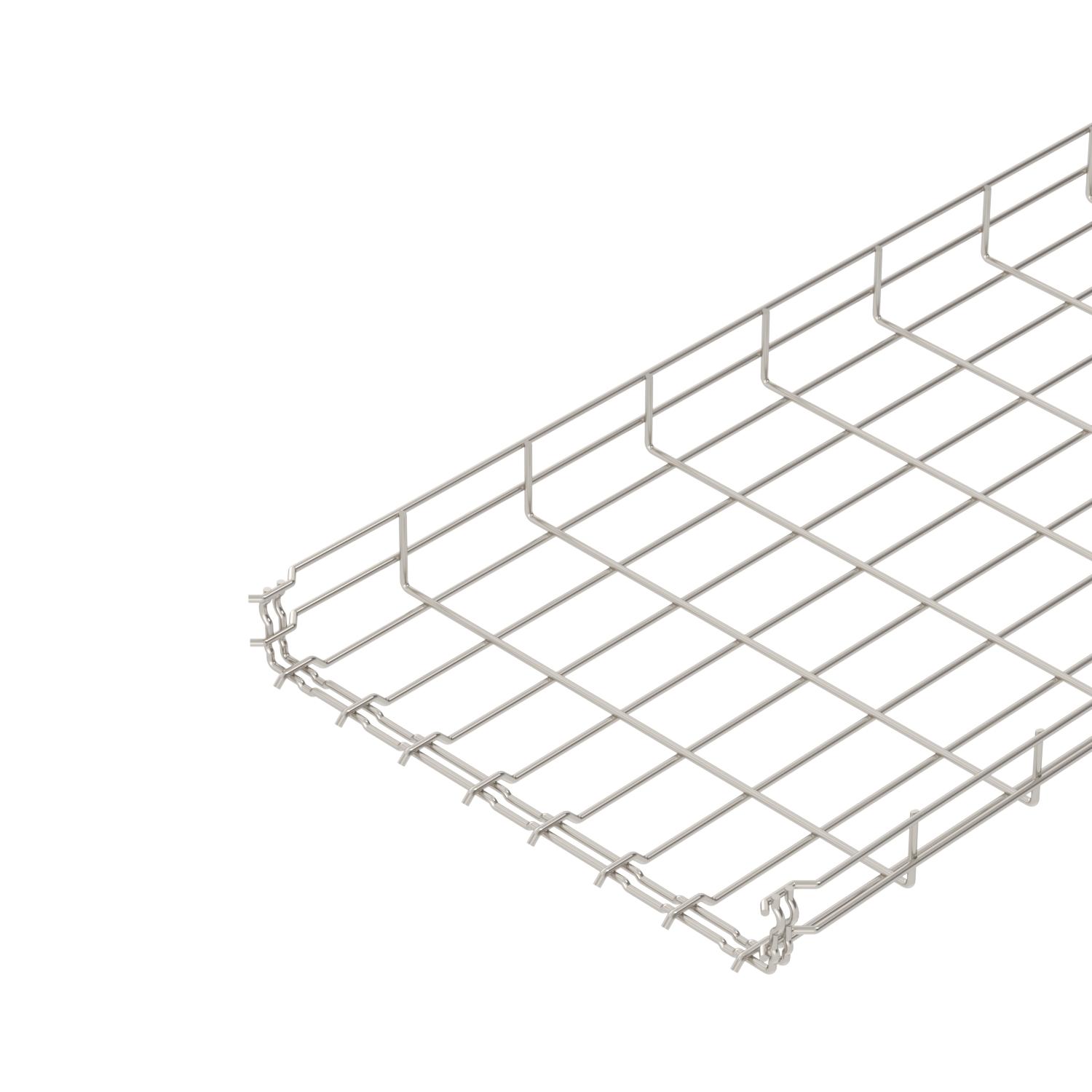

Gitterrenne GR-Magic® 55 A4
Art.nr. 6001095 | EAN 4012195166085 | El.Nr 1304627
- Produktbeskrivelse
-
ProduktbeskrivelseGitterrenne med formtilpasset skjøtestykke med profilhøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
-
- Tekniske data
-
Tekniske data

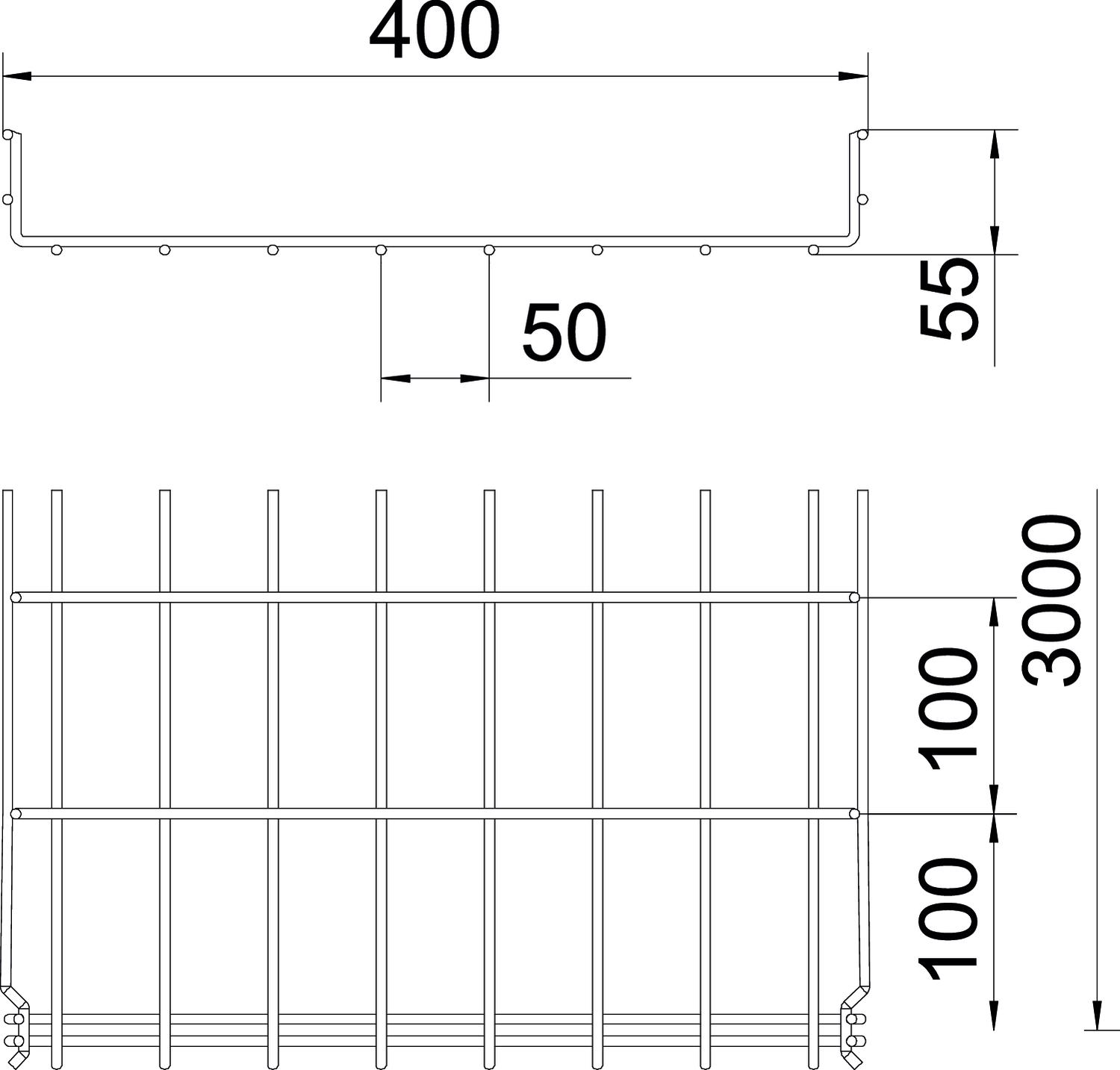

Belastningstesttype iht. IEC 61537 Type II Bredde 400 mm Bredde 15,75 in CO2-fotavtrykk (GWP) fra vugge til port 11,9219 kg CO2e / 1 Meter Dimensjon 55x400x3000 Farge spesialstål Forsterket utførelse nei Høyde 2,17 in Høyde 55 mm Integrert skillevegg uten Lengde 3000 mm Mål B 400 mm Mål H 58 mm Materiale spesialstål, rustfritt 1.4401 Nytte- tverrsnitt 17500 mm² Nytte- tverrsnitt 175 cm² Opprettholdelse av funksjon ja Overflate Blank, etterbehandlet Profilform U-form Rustfritt stål, etset ja Skrueløst skjøtestykke ja Støtteavstand 1,0m 0,9 kN/m Støtteavstand 1,5m 0,6 kN/m Støtteavstand 2,0m 0,3 kN/m Støtteavstand 2,5m 0,25 kN/m Tråd-diameter 4,8 mm Type skjøtestykke til kabelbæresystem Klikkfeste Utførelse skjøtestykke Integrert skjøtestykke Tekniske data
Belastningsdiagram gitterrenne type GRM 55 VA
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Hjørneskjøtestykke A4
GEV 36 A4 6016764 10 Stykk - Nedlastinger
-
