Gitterrenne GR-Magic® 55 A4 3000 | 200 | 55 | 3,9 | 87 | ja
morepic-1 morepic-2 morepic-3 video-1 video-2 video-3

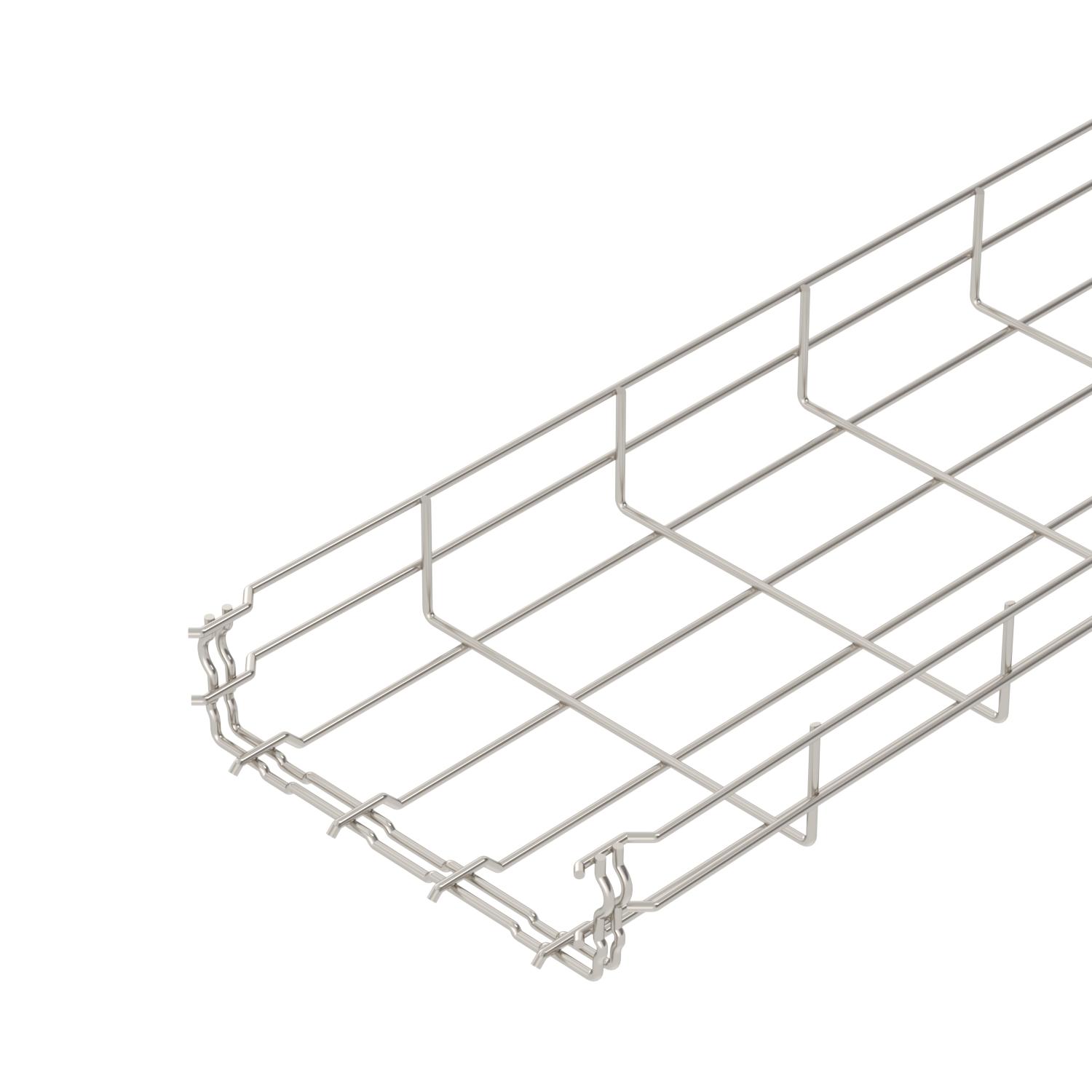

Gitterrenne GR-Magic® 55 A4

Art.nr. 6001091 | EAN 4012195166061 | El.Nr 1304625

3000 mm
55 mm
Produktbeskrivelse
Produktbeskrivelse
Gitterrenne med formtilpasset skjøtestykke med profilhøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Funksjonssikringsklasse E60
  • Functiebehoudklasse E90
Tekniske data

Tekniske data

Belastningstesttype iht. IEC 61537 Type II
Brannsikring Opprettholdelse av funksjon kabelspesifikk bærekonstruksjon
Bredde 200 mm
Bredde 7,87 in
CO2-fotavtrykk (GWP) fra vugge til port 5,0246 kg CO2e / 1 Meter

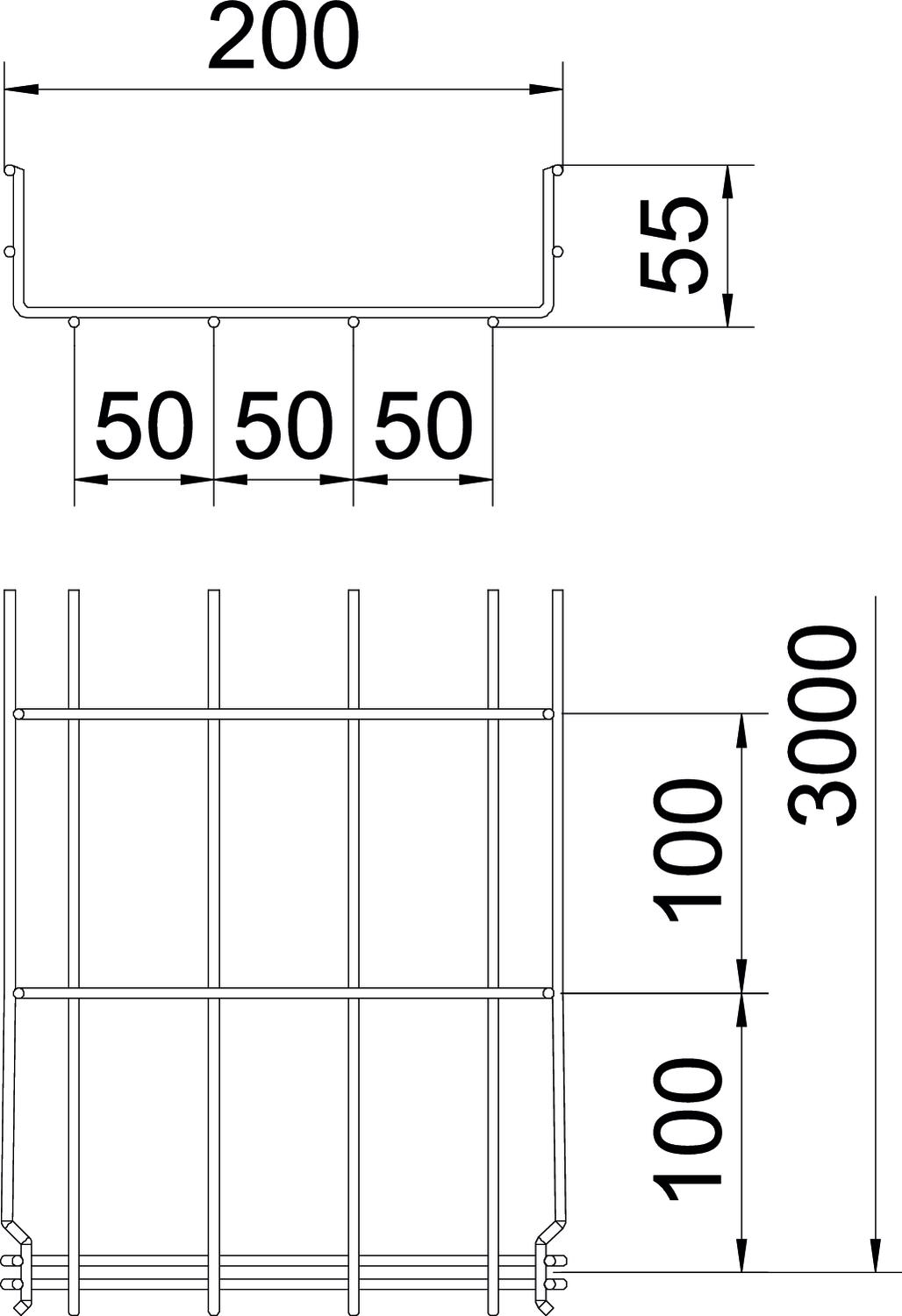

Dimensjon 55x200x3000
Farge spesialstål
Forsterket utførelse nei
Høyde 2,17 in
Høyde 55 mm
Integrert skillevegg uten
Lengde 3000 mm
Mål B 200 mm
Mål H 58 mm
Materiale spesialstål, rustfritt 1.4401
Nytte- tverrsnitt 87 cm²
Nytte- tverrsnitt 8700 mm²
Opprettholdelse av funksjon ja
Overflate Blank, etterbehandlet
Profilform U-form
Rustfritt stål, etset ja
Skrueløst skjøtestykke ja
Støtteavstand 1,0m 0,35 kN/m
Støtteavstand 1,5m 0,2 kN/m
Støtteavstand 2,0m 0,1 kN/m
Støtteavstand 2,5m 0,1 kN/m
Tråd-diameter 3,9 mm
Type skjøtestykke til kabelbæresystem Klikkfeste
Utførelse skjøtestykke Integrert skjøtestykke

Tekniske data

Belastningsdiagram gitterrenne type GRM 55 VA

Belastningsdiagram gitterrenne type GRM 55 VA
  • Tillatt belastning av kabelrenne/-stige i kN/m uten personlast Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
  • Spennvidde i m Spennvidde i m
  • Profilbøyning i mm ved tillatt kN/m Profilbøyning i mm ved tillatt kN/m
  • Belastningsskjema ved testing Belastningsskjema ved testing
  • Belastningskurve med bredde på kabelrenne/-stige i mm Belastningskurve med bredde på kabelrenne/-stige i mm
  • Profilbøyning etter støttelengde Profilbøyning etter støttelengde
Alle typer

Alle typer

Type Lengde Bredde Høyde Tråd-diameter Nytte- tverrsnitt Opprettholdelse av funksjon El.Nr Art.nr. Mengde Minste salgsenhet
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² ja 1304622 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² ja 1304623 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² ja 1304624 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² ja 1304625 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² ja 1304626 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² ja 1304627 6001095
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² nei 1304629 6001099
3 m
Tilbehør

Systemtilbehør

Produkter Type Art.nr. Mengde Minste salgsenhet
Hjørneskjøtestykke A4 Hjørneskjøtestykke A4 GEV 36 A4 6016764
10 Stykk
