Bøyleklemme 2056 H-fot, enkel, med trykkbrakett av metall, FT 12 | 16 | 3

Bøyleklemme 2056 H-fot, enkel, med trykkbrakett av metall, FT

Art.nr. 1186009 | EAN 4012196848553 | El.Nr 1319237

Art.nr. / Type

Spennområde D min.

Spennområde D maks.

Maks. Strammemoment

Produktbeskrivelse

Produktbeskrivelse

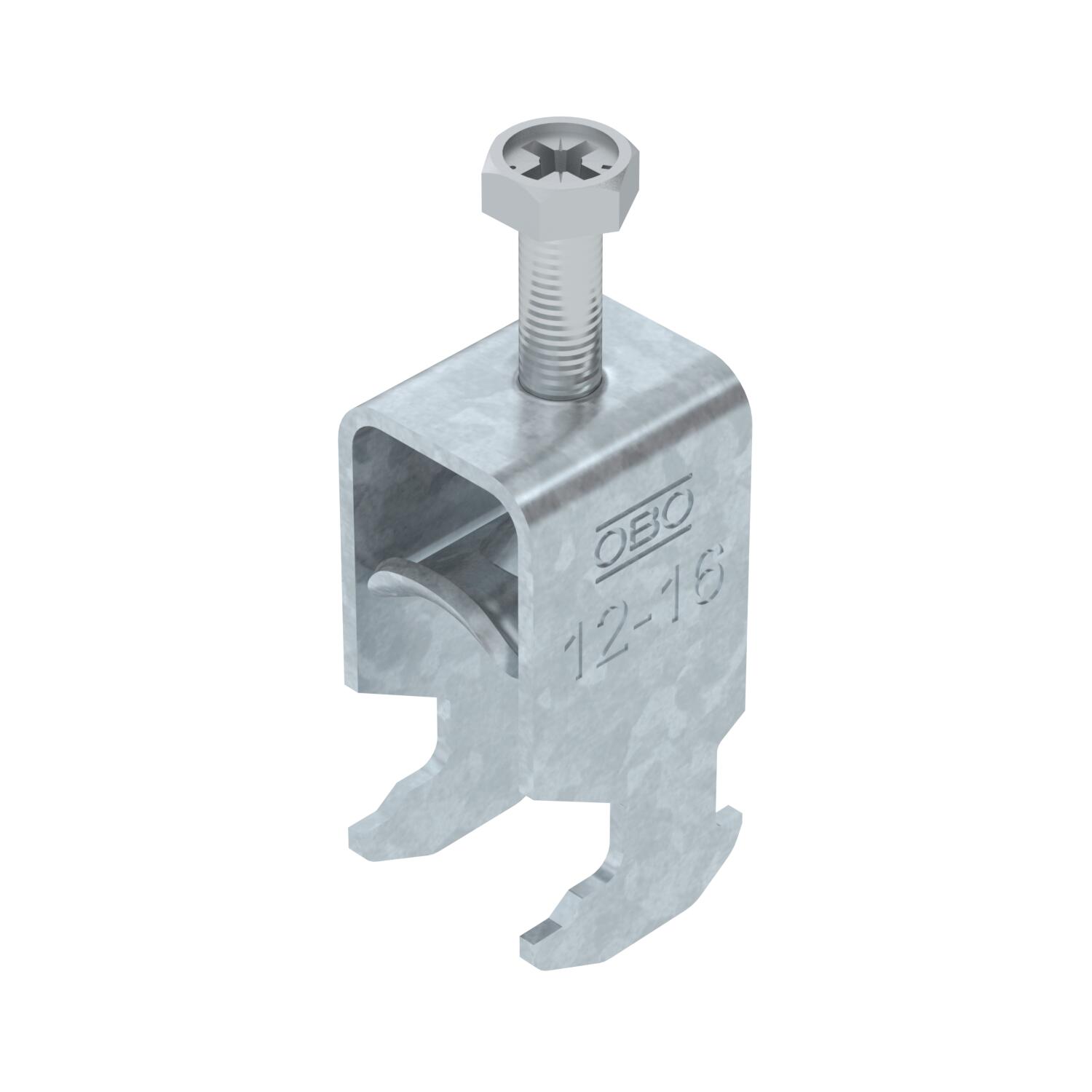

Bøyleklemme med hammerhode-fot, med trykkbrakett av metall med rundede kanter for kabelvern. For vertikal og horisontal montering av 1 enkeltkabel til C-profilskinne. For slisselengde 16–17 mm. Med 1-gjenget skrue på trykkbrakett, universal sekskantskruehode SW10, med spor og tverrspor. Egnet for montering innendørs og i uteområder. Motbrakett må bestilles separat.

Tekniske data

Tekniske data

Antall kabler/rør	1
Bredde	20 mm
CO2-fotavtrykk (GWP) fra vugge til port	0,0933 kg CO2e / 1 Stykke
Dimensjon	12-16mm
for rørdiameter maks.	16 mm
for rørdiameter min.	12 mm
Gjenger	M6
Halogenfri	ja
Høyde	46 mm
Lengde	22,5 mm
Lengde utvendig mål	28 mm
Maks. Strammemoment	3 Nm

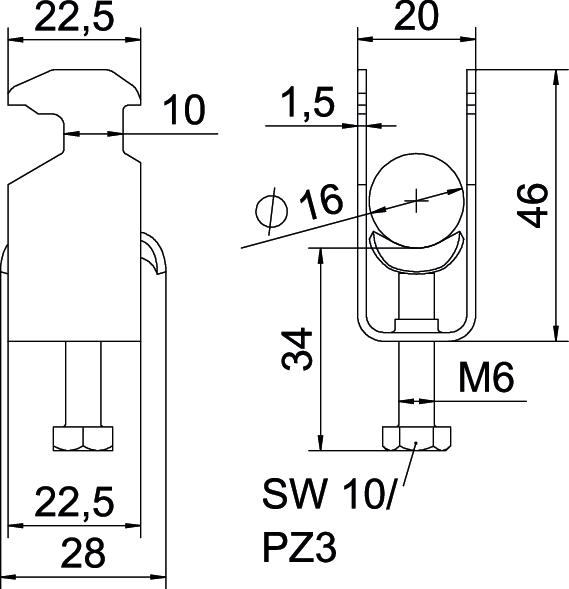

Mål A	22,5 mm
Mål B	20 mm
Mål C	28 mm
Mål G (mm)	M6
Mål H	46 mm
Mål L	34 mm

Mål t	1,5 mm
Materiale	stål
Materiale i trau	Stål
Med metallbrakett	ja
Med mottrau	nei
Med plastbrakett	nei
Monteringstype	Profilskinne
Opprettholdelse av funksjon	ja
Overflate	Varmgalvanisert (dypp)
Platetykkelse	1,5 mm
Slissevidde	10 mm
Spennområde D maks.	16 mm
Spennområde D min.	12 mm
Supplement materiale	stål
Supplement overflate	varmgalvanisert
til skinne med slissebredd (med intervall) maks.	17 mm
til skinne med slissebredd (med intervall) min.	16 mm

Alle typer

Alle typer

Type	Spennområde D min.	Spennområde D maks.	Maks. Strammemoment	El.Nr	Art.nr.	Mengde	Minste salgsenhet
BS-H1-M-12 FT	8 mm	12 mm	3 Nm	1319236	1186002	Stykk	100 Stykk
BS-H1-M-16 FT	12 mm	16 mm	3 Nm	1319237	1186009	Stykk	100 Stykk
BS-H1-M-22 FT	16 mm	22 mm	3 Nm	1319238	1186016	Stykk	100 Stykk
BS-H1-M-28 FT	22 mm	28 mm	3 Nm	1319239	1186022	Stykk	100 Stykk
BS-H1-M-34 FT	28 mm	34 mm	3 Nm	1319240	1186029	Stykk	100 Stykk
BS-H1-M-40 FT	34 mm	40 mm	3 Nm	1319241	1186036	Stykk	100 Stykk
BS-H1-M-46 FT	40 mm	46 mm	5 Nm	1319242	1186042	Stykk	100 Stykk
BS-H1-M-52 FT	46 mm	52 mm	5 Nm	1319243	1186049	Stykk	100 Stykk
BS-H1-M-58 FT	52 mm	58 mm	5 Nm	1319244	1186056	Stykk	100 Stykk
BS-H1-M-64 FT	58 mm	64 mm	5 Nm	1319245	1186062	Stykk	100 Stykk
BS-H1-M-70 FT	64 mm	70 mm	5 Nm	1319246	1186069	Stykk	50 Stykk
BS-H1-M-76 FT	70 mm	76 mm	5 Nm	1319247	1186076	Stykk	25 Stykk
BS-H1-M-82 FT	76 mm	82 mm	5 Nm	1319248	1186082	Stykk	25 Stykk
BS-H1-M-90 FT	82 mm	90 mm	5 Nm	1319249	1186089	Stykk	25 Stykk
BS-H1-M-100 FT	90 mm	100 mm	5 Nm	1319250	1186097	Stykk	25 Stykk
