Innstøpningsboks UGD250-3 for GES9/55
Type UGD55 250-3 9R
Art.nr. 7410060
EAN 4012195678724
Art.nr. / Type
7410060 / UGD55 250-3 9R
Gulvhøyde min.
55 mm
Gulvhøyde maks.
80 mm
Dekselutførelse
kvadratisk
Monteringsåpning for innbyggingsenhet
kvadratisk
Nominell størrelse for innbyggingsenheter
9
Merkestørrelse
250 mm
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse

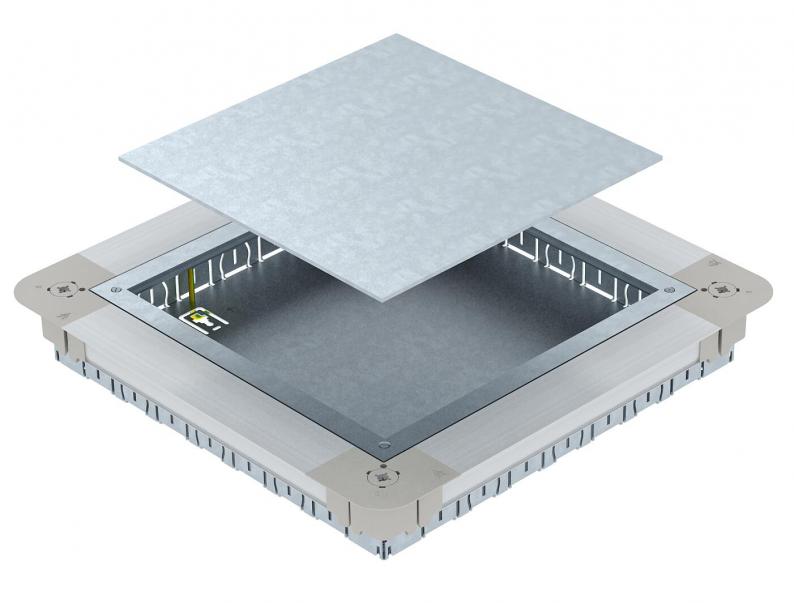

Innstøpningsboks med monteringslokk og dekselblindplate med sidevegger av stålplate. For montering av en kvadratisk apparatinnsats GES9 55 i støpte gulv fra 55 mm. Kan nivelleres trinnløst til den nominelle gulvhøyden og avrettingsmassen kan bearbeides i plan med avtrekkskanten. Med rørinnføringsåpninger på hver side: 7 x M20, 3 x M25, 4 x M32. Brukbar rørstørrelse for en systemhøyde på 55 mm: M20.
Tekniske data
Mål
| Lengde | 367 mm |
|---|---|
| Bredde | 367 mm |
| Høyde | 55 mm |
| Mål A | 367 mm |
| Mål B | 367 mm |
| Mål b | 244 mm |
| Mål a | 244 mm |
| Mål "h" | 55 mm |
Tekniske data
| Gulvhøyde min. | 55 mm |
|---|---|
| Gulvhøyde maks. | 80 mm |
| Dekselutførelse | kvadratisk |
| Nivelleringsområde min. | 55 mm |
| Nivelleringsområde maks. | 80 mm |
| Egner seg for en innstøpningskanal som dekkes av gulvet | nei |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | nei |
| Kanalbredde min. | 190 mm |
| Kanalbredde maks. | 250 mm |
| Monteringsåpning for tank på gulv | nei |
| Mulighet for montering av tetning | nei |
| Frakoblingsbar | nei |
| Gulvplate | ja |
| Egnet til dobbeltgulvkanal | nei |
| Vedlikehold av gulv | tørr |
| senkbar i flukt med gulv | ja |
| Monteringsåpning for innbyggingsenhet | kvadratisk |
| Utbyggingsmulighet | til montering av installasjonsenheter |
| for rørtilkobling | ja |
| Nominell størrelse for innbyggingsenheter | 9 |
| Merkestørrelse | 250 mm |
| I samsvar med ROHS | exempt |
| Dimensjon | 367x367x55 |
| Overflate | kontinuerlig galvanisert |
| Materiale | stål |
| Produktserie | EÜK-kanalsystem |
Miljødata
| CO2-fotavtrykk (GWP) fra vugge til port | 25,7284 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 25,7284 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
