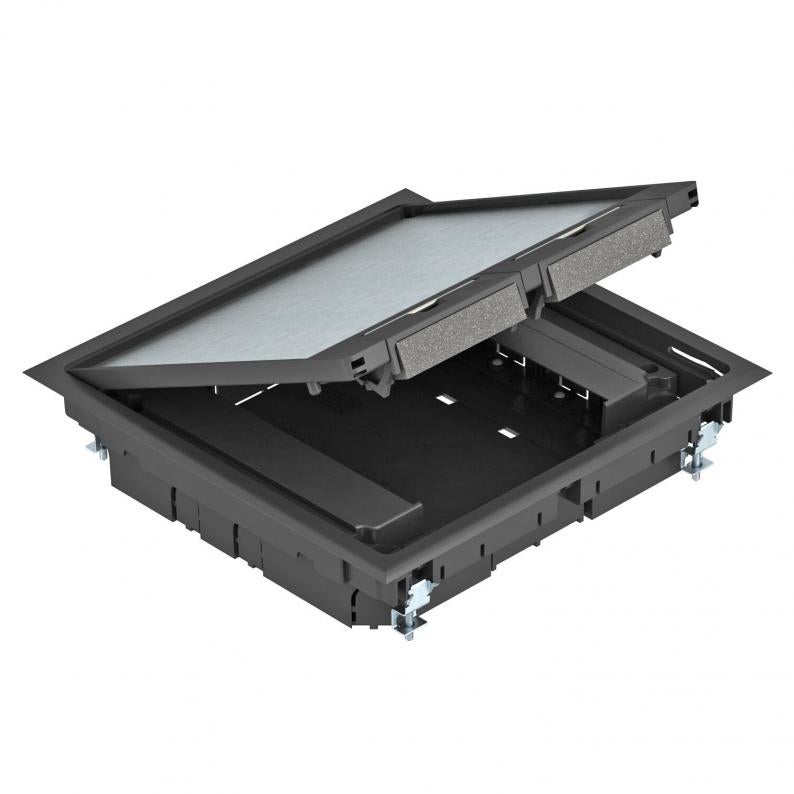

Kvadratisk apparatinnsats for gulvhøyde 55 mm
Type GES9 55U V 9011
Art.nr. 7405039
EAN 4012195674443
Art.nr. / Type
Tykkelse gulvbelegg
Farge
kl. VKE: 1 Stykk
1Stykk
Stykk
Beskrivelse
Apparatinnsats GES9 med fast byggehøyde på 55 mm for bruk i installasjonskanal-systemer i tørre rom innendørs med gulv for tørt renhold. Med to monteringshus for vertikal montasje av Modul 45-apparater og fire strekkavlastninger. For montering av Modul 45-apparater trenger man to monteringsrammer.
Montering av Datamoduler utføres med maksimalt to valgfrie MPMT45 monteringsplater.
Enheten er utstyrt med universelle monteringsbraketter
Montering av Datamoduler utføres med maksimalt to valgfrie MPMT45 monteringsplater.
Enheten er utstyrt med universelle monteringsbraketter
Tekniske data

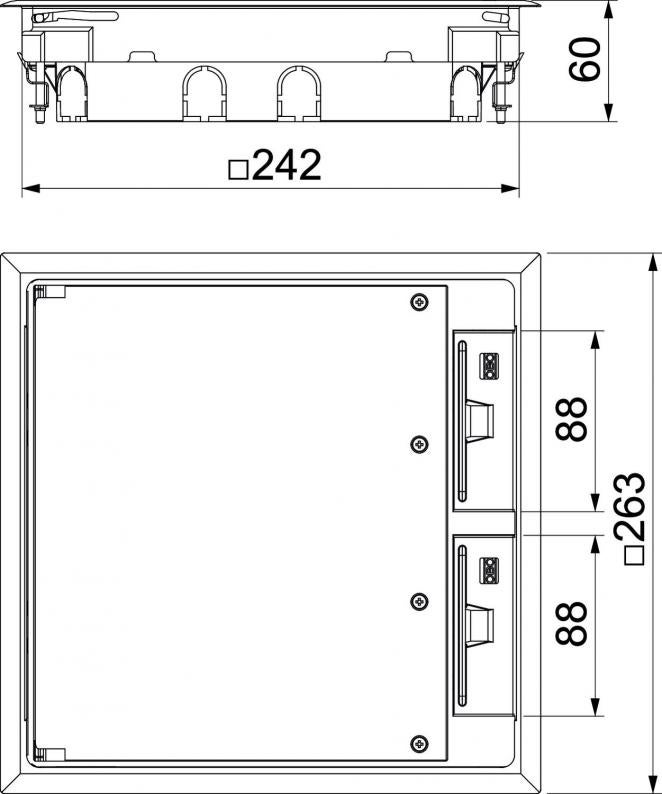

Mål
| Lengde | 263 mm |
|---|---|
| Bredde | 263 mm |
| Høyde | 59 mm |
| Mål "h" | 55 mm |
Tekniske data
| Gulvhøyde min. | 55 mm |
|---|---|
| Gulvhøyde min. | 58 mm |
| Tykkelse gulvbelegg | 5 mm |
| Egner seg for en innstøpningskanal som dekkes av gulvet | ja |
| Egner seg for en lukket innstøpningskanal som flukter med gulvet | ja |
| Antall installerbare enheter | 8 |
| Mulighet for montering av tetning | nei |
| Lengde innbyggingsmål | 242 mm |
| Bredde innbyggingsmål | 242 mm |
| Egnet til dobbeltgulvkanal | ja |
| Egnet til hulgulv | ja |
| Egnet til dobbeltgulvinnbygging | ja |
| Vedlikehold av gulv | tørr |
| Rammeutførelse | Teppebeskyttelsesramme |
| Egnet for våtrengjøring | nei |
| Innbyggingsdybde | 58 mm |
| Med gulvbeleggutsparing | nei |
| Beskyttelsesramme gulvbelegg | ja |
| Utførelse kabeluttak | Svingbart Ledningsuttak |
| Apparatholder til montering av installasjonsbokser | nei |
| Tunglastutførelse | nei |
| Nominell størrelse for innbyggingsenheter | 9 |
| Vertikal last, liten flate | til 3 000 N |
| Vertikal last, stor flate | til 5 000 N |
| Utførelse | kvadratisk |
| Åpnemekanisme | Bøylehåndtak |
| I samsvar med ROHS | ja |
| Spennområde D min. | 9 mm |
| Spennområde D maks. | 31 mm |
| Dimensjon | 263x263x59 |
| Materiale | polyamid |
| Farge | grafittsvart; RAL 9011 |
| Produktserie | GES |
Miljødata
| Emballasje laget utelukkende av resirkulert papp | ja |
|---|---|
| Emballasje uten plast | ja |
| CO2-fotavtrykk (GWP) fra vugge til port | 6,3663 kg CO2e / 1 Stykke |
|---|---|
| CO₂ Footprint (GWP) | 6,3663 kg CO₂e |
| Undersøkelsesdato CO2-verdi | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Stykk |
| Declared Unit Quantity | 1 |
Tilbehør
Systemtilbehør
Artikkel
Type
Art.nr.
Antall
MT45V 3+1
7408680
kl. VKE: 5 Stykk
5Stykk
Stykk
MT45V 2+2
7408682
kl. VKE: 5 Stykk
5Stykk
Stykk
Art.nr. 7408670
Monteringsramme for fire enkle Modul 45®-apparaterType
MT45V 4
kl. VKE: 5 Stykk
5Stykk
Stykk
Type
MT45V 3+1
kl. VKE: 5 Stykk
5Stykk
Stykk
Type
MT45V 2+2
kl. VKE: 5 Stykk
5Stykk
Stykk
Nedlastinger
0 valgt
Datablad (1)
Kataloger & brosjyrer (3)
Erklæringer (2)
Sertifikater (1)
Veiledninger og hjelp (2)
Produktbilder (2)
3D-data nedlastinger (1)
Utførelser
Type
Tykkelse gulvbelegg
Nominell størrelse for innbyggingsenheter
Åpnemekanisme
Farge
Art.nr.
GES9 55U V 7011
5
9
Bøylehåndtak
jerngrå; RAL 7011
7405037
GES9 55U V 9011
5
9
Bøylehåndtak
grafittsvart; RAL 9011
7405039
Farge
GES9 55U V 7011
Art.nr.
7405037
Tykkelse gulvbelegg
5
Nominell størrelse for innbyggingsenheter
9
Åpnemekanisme
Bøylehåndtak
Farge
jerngrå; RAL 7011
GES9 55U V 9011
Art.nr.
7405039
Tykkelse gulvbelegg
5
Nominell størrelse for innbyggingsenheter
9
Åpnemekanisme
Bøylehåndtak
Farge
grafittsvart; RAL 9011
