Vegg- og pendelutligger AWG 15 A4
Art.nr. 6420644 | EAN 4012195706311
- Produktbeskrivelse
-

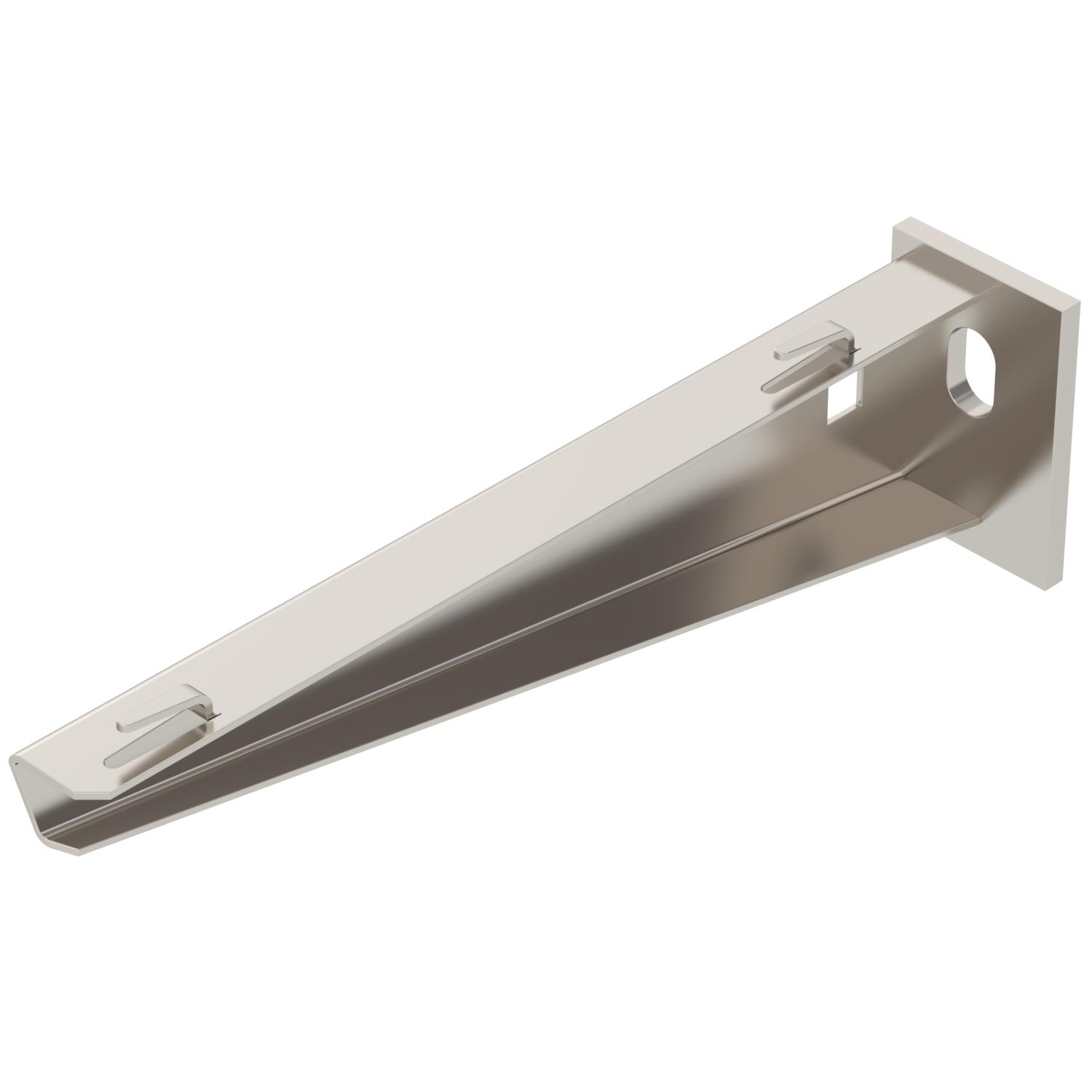

ProduktbeskrivelseLett vegg- og pendelutligger med påsveiset endeplate for skrueløs montering på gitterrenner.
Montering av utligger på U-pendel fra og med 400 mm bredde med sekskantskrue gjennom begge vangene til pendelen. Benytt her passende avstandsstykker.
-
- Tekniske data
-

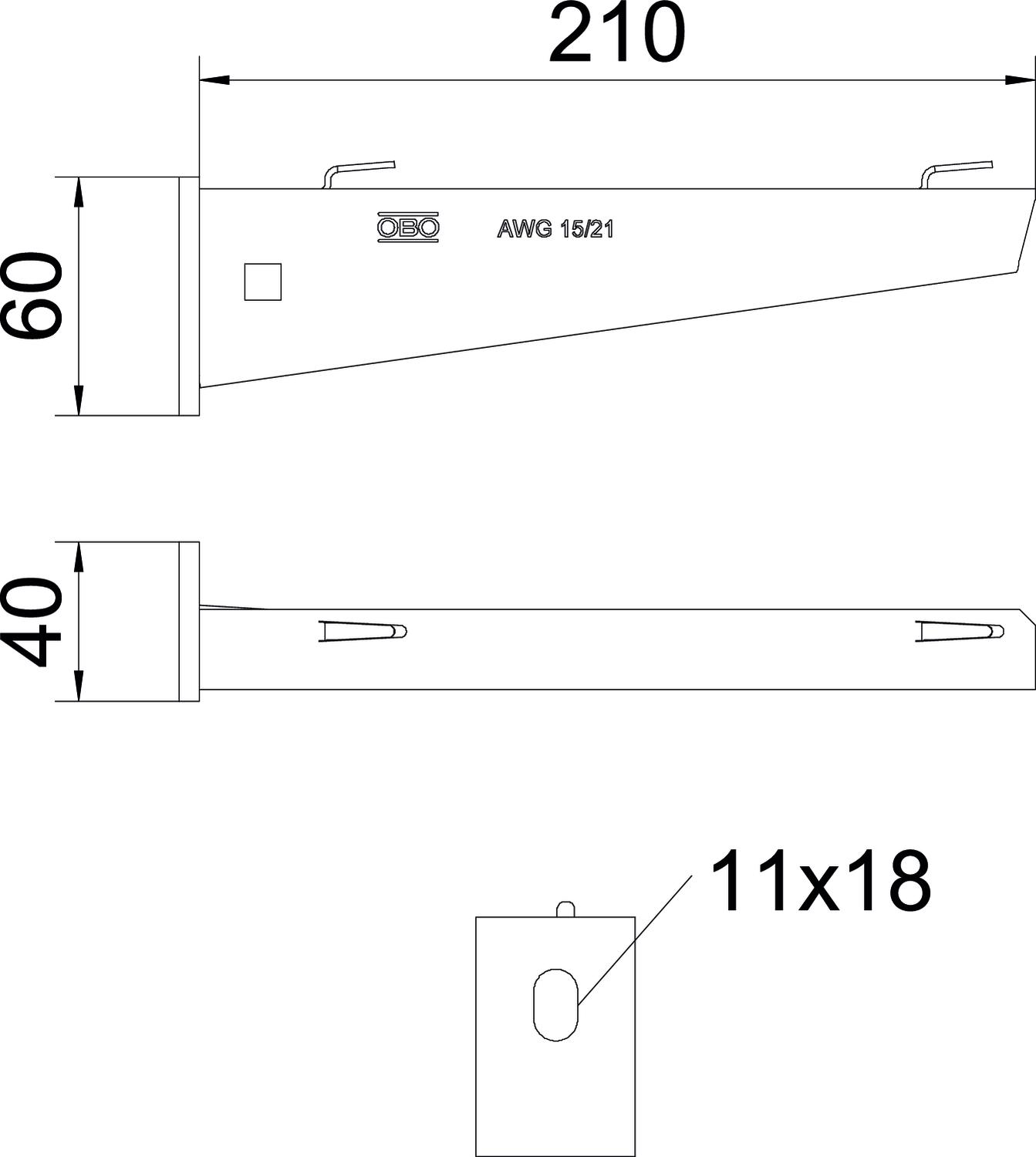

Mål
Bredde 210 mm CO2-fotavtrykk (GWP) fra vugge til port 1,3574 kg CO2e / 1 Stykke Dimensjon B210mm F i kN 1,5 kN Farge spesialstål Hulldiameter 11 mm Høyde 60 mm Lengde 40 mm Mål A 40 mm Mål B 210 mm Mål H 60 mm Materiale spesialstål, rustfritt 1.4571 Opprettholdelse av funksjon nei Overflate Blank, etterbehandlet Rustfritt stål, etset nei til bredde maks. 300 mm til bredde min. 300 Utførelse Vegg- og pendelutliggere Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram utligger type AW G 15
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Utliggerlengde i mm
-
