Vegg- og pendelutligger AW 15 A4
Art.nr. 6392032 | EAN 4012196817818
- Produktbeskrivelse
-

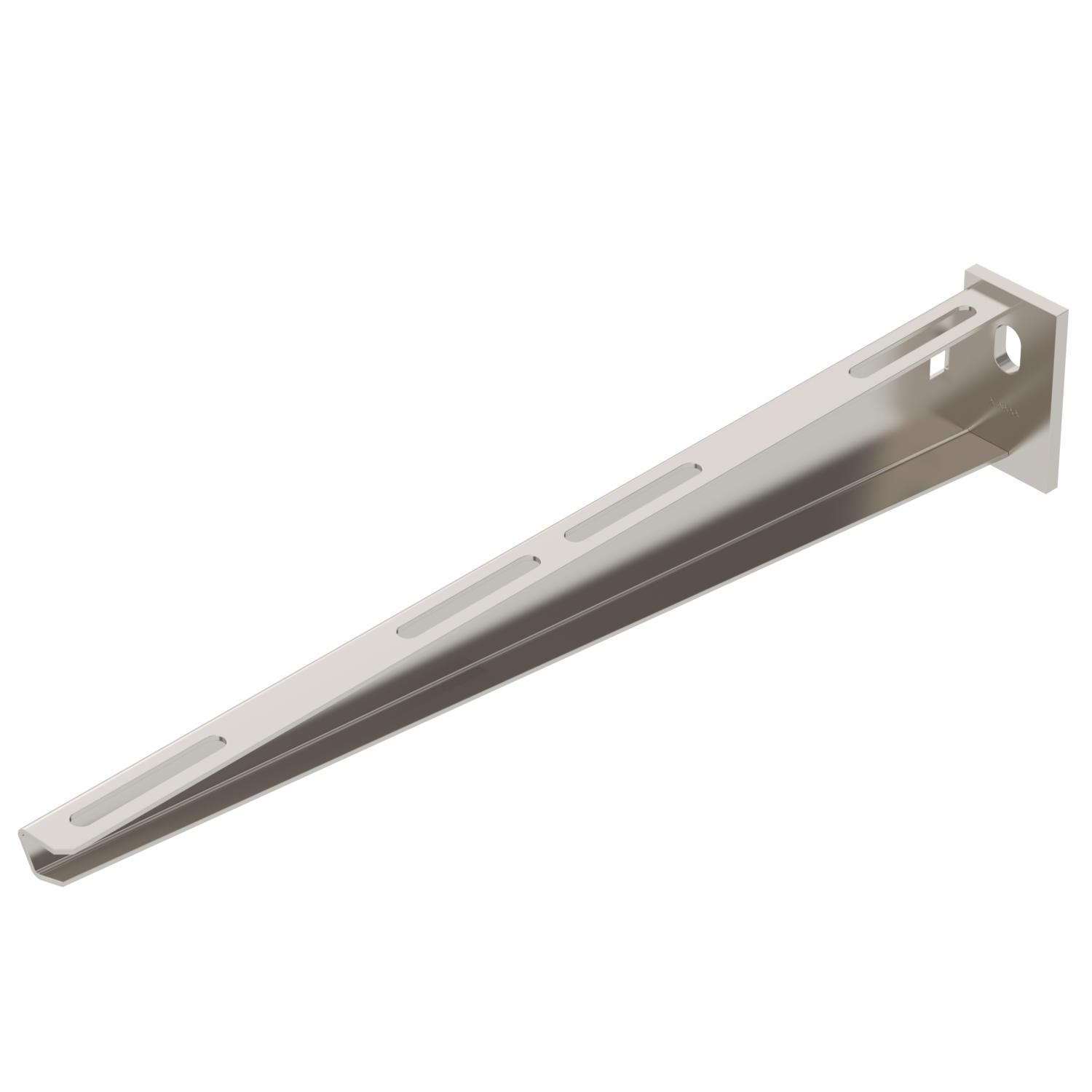

ProduktbeskrivelseLett vegg- og pendelutligger med påsveiset endeplate.
Montering av utligger på U-pendel fra bredde 400 mm med sekskantskrue gjennom begge bjelkene på pendelen. Bruk riktig distansestykke!
-
- Tekniske data
-

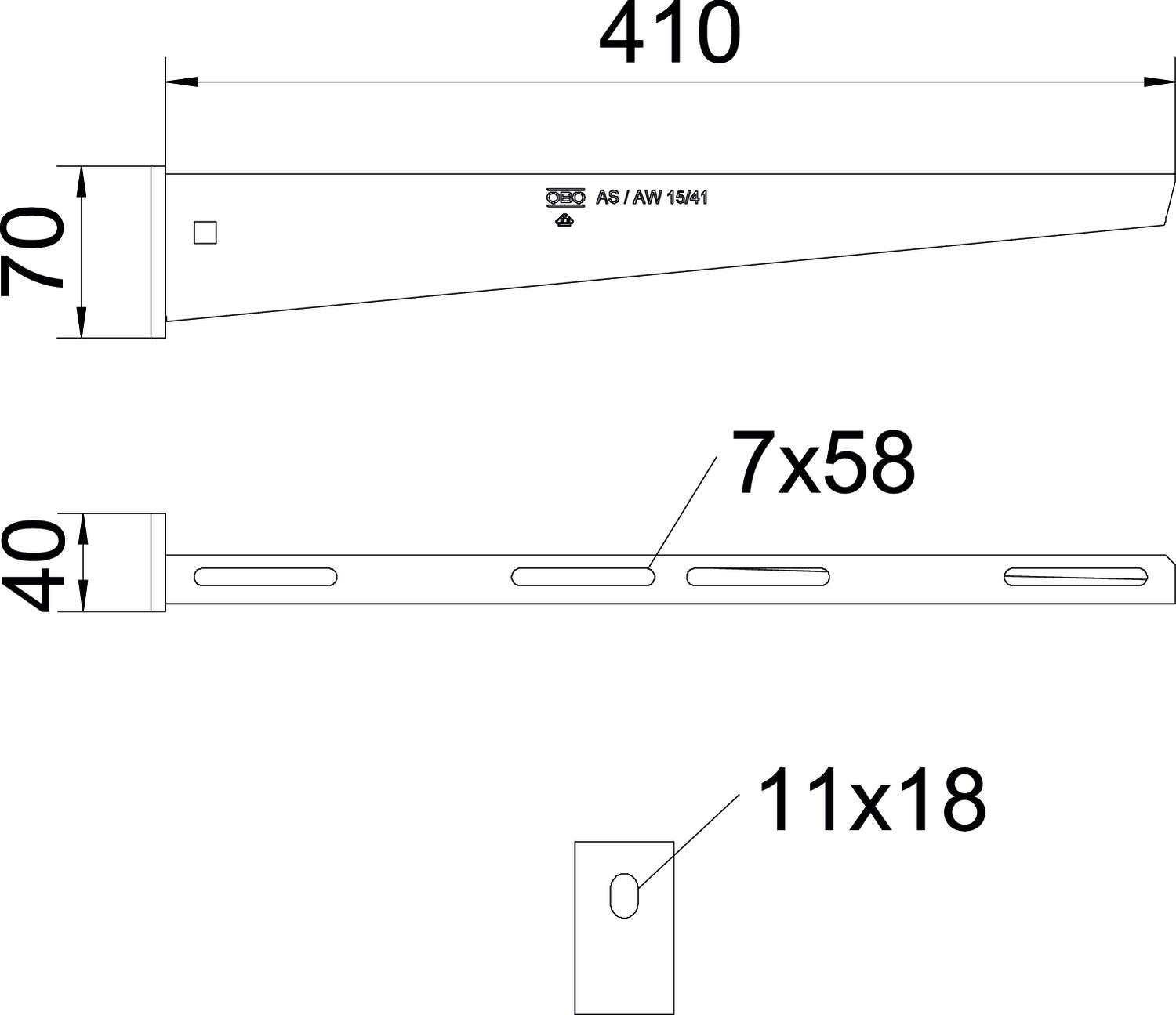

Mål
Bredde 410 mm CO2-fotavtrykk (GWP) fra vugge til port 3,3932 kg CO2e / 1 Stykke Dimensjon B410mm F i kN 1,5 kN Farge spesialstål Hulldiameter 11 mm Høyde 70 mm Lengde 40 mm Mål A 40 mm Mål B 410 mm Mål H 70 mm Materiale spesialstål, rustfritt 1.4571 Opprettholdelse av funksjon nei Overflate Blank, etterbehandlet Rustfritt stål, etset ja Utførelse Vegg- og pendelutliggere Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram utligger type AW 15
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Belastningskurve med utliggerlengder i mm
-
- Alle typer
-
Monterings tilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Linsehodeskrue med kombimutter A4
FRSB 6x12 A4 6406142 100 Stykk - Nedlastinger
-
