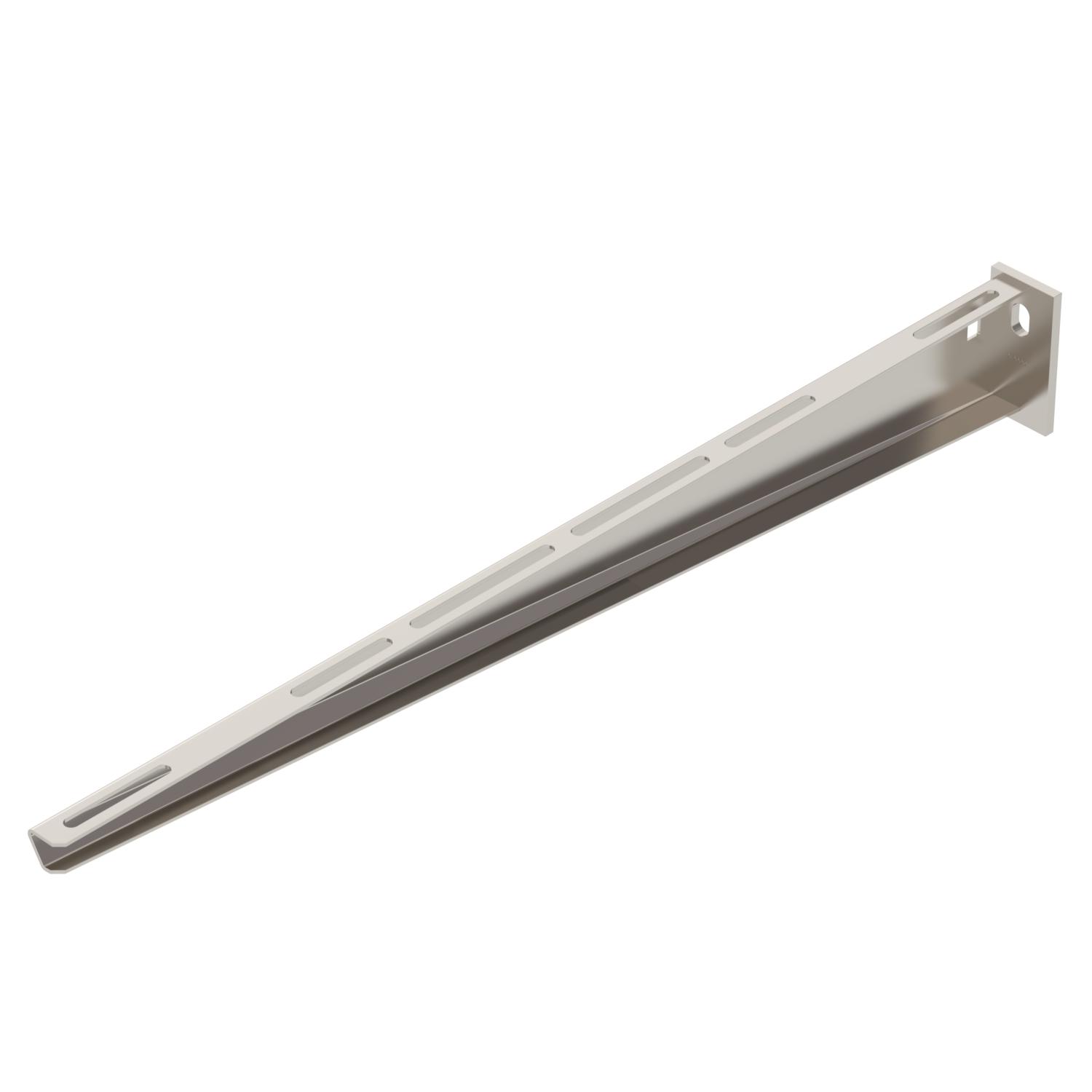

Vegg- og pendelutligger AW 15 A2
Art.nr. 6421044 | EAN 4012195061977
- Produktbeskrivelse
-
ProduktbeskrivelseLett vegg- og pendelutligger med påsveiset endeplate.
Montering av utligger på U-pendel fra bredde 400 mm med sekskantskrue gjennom begge bjelkene på pendelen. Bruk riktig distansestykke!
-
- Tekniske data
-
Mål
Bredde 610 mm CO2-fotavtrykk (GWP) fra vugge til port 4,9894 kg CO2e / 1 Stykke Dimensjon B610mm F i kN 1,5 kN Farge spesialstål Hulldiameter 11 mm Høyde 80 mm Lengde 40 mm Mål A 40 mm Mål B 610 mm Mål H 80 mm Materiale spesialstål, rustfritt 1.4301 Opprettholdelse av funksjon nei Overflate Blank, etterbehandlet Rustfritt stål, etset ja Utførelse Vegg- og pendelutliggere Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram utligger type AW 15
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Belastningskurve med utliggerlengder i mm
-
- Alle typer
