Vegg- og pendelutligger AW 15 2L
Art.nr. 6420924 | EAN 4012195076841
- Produktbeskrivelse
-

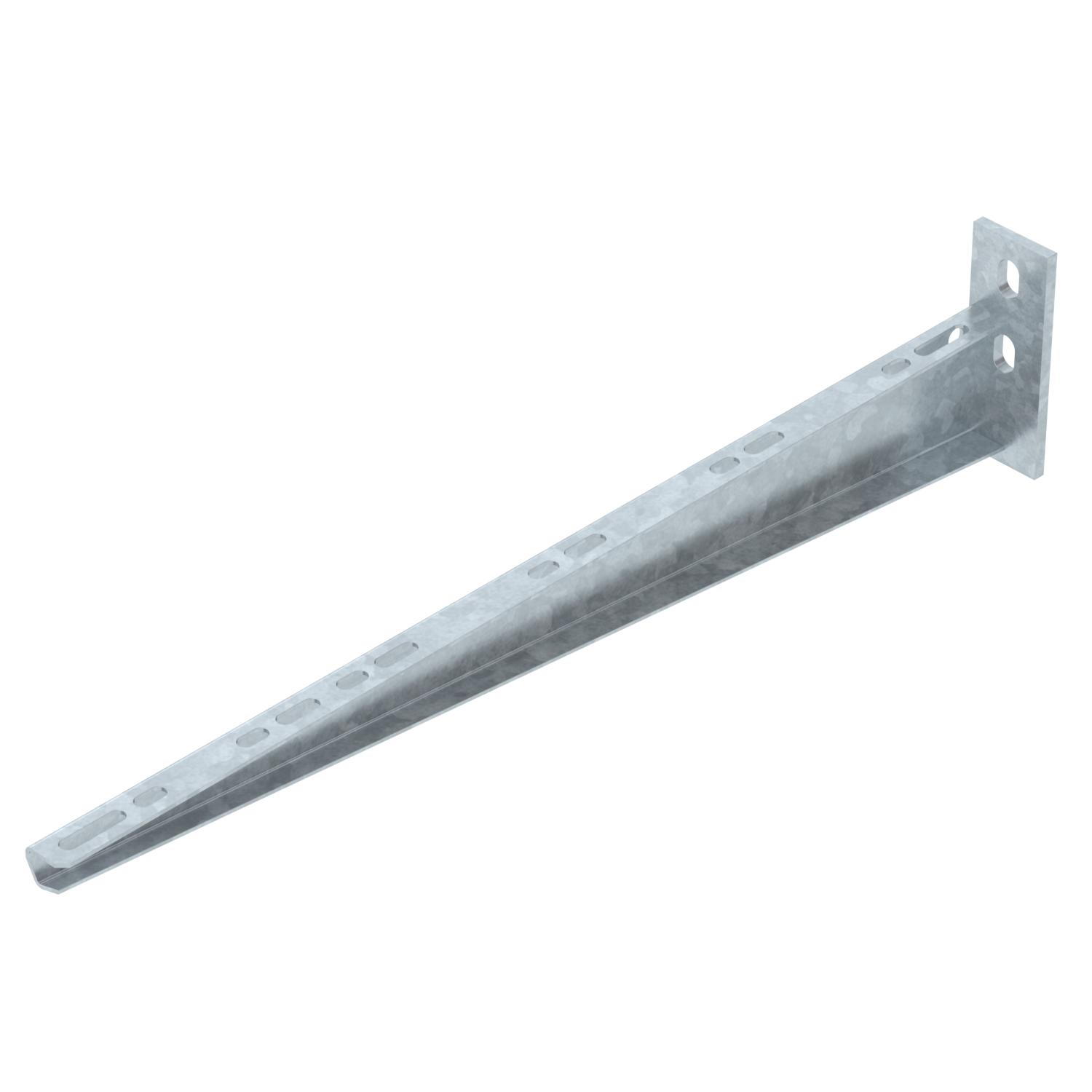

ProduktbeskrivelseVegg- og pendelutligger med påsveiset endeplate og to festehull.
Utliggeren med doble hull gir spesielt mulighet for dobbel forankring på lette skillevegger og lett murverk.
-
- Tekniske data
-

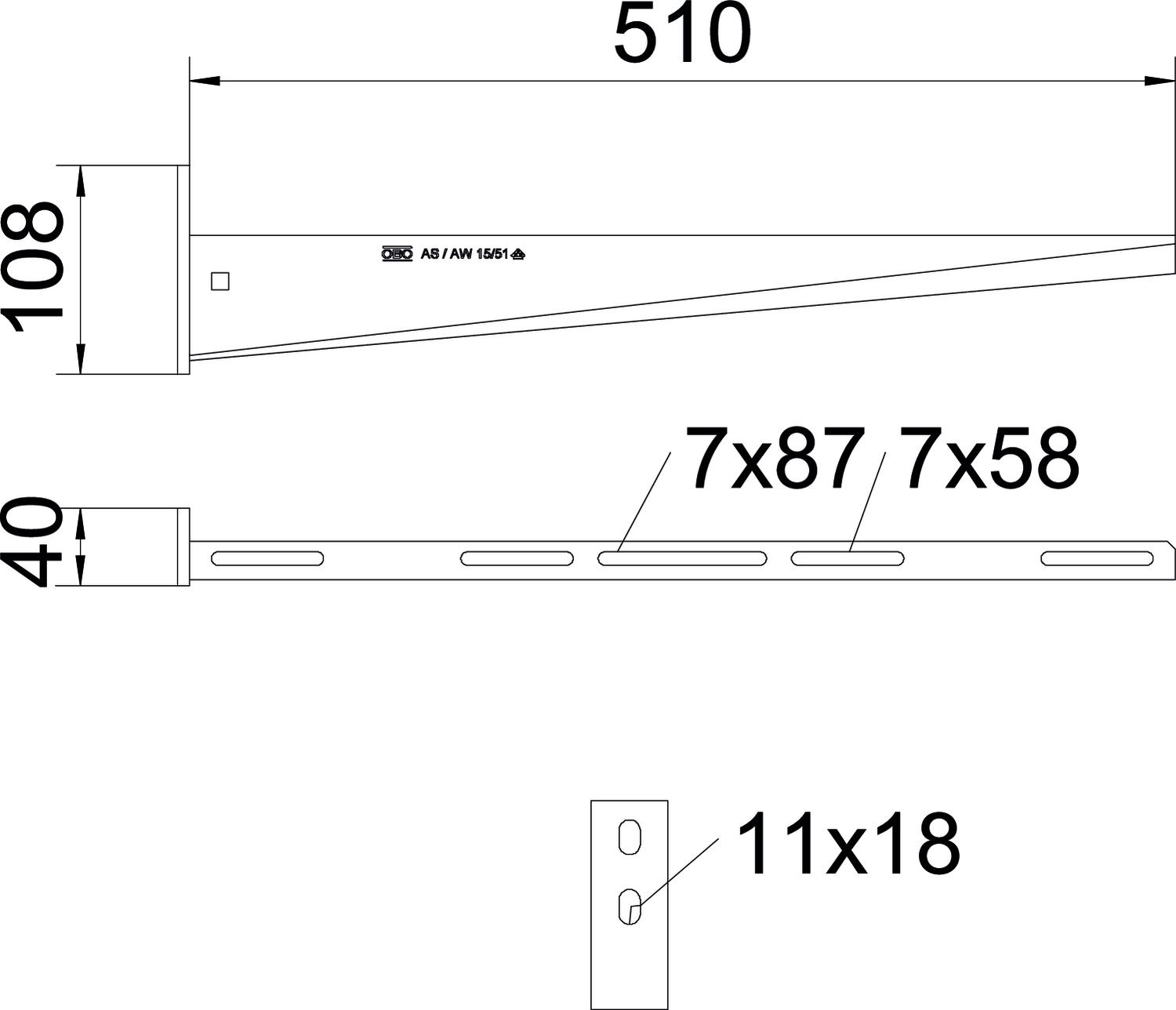

Mål
Bredde 20 in Bredde 510 mm CO2-fotavtrykk (GWP) fra vugge til port 1,8192 kg CO2e / 1 Stykke Dimensjon B510mm F i kN 1,5 kN Farge zink Hulldiameter 11 mm Høyde 2,83 in Høyde 108 mm Lengde 40 mm Mål A 40 mm Mål B 510 mm Mål H 108 mm Materiale stål Opprettholdelse av funksjon nei Overflate Varmgalvanisert (dypp) Rustfritt stål, etset nei Utførelse Vegg- og pendelutliggere Vinkelområde maks. 90 mm Vinkelområde min. 90 mm Tekniske data
Belastningsdiagram utligger type AW 15
-
Bøyning av utliggerspissen ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Belastningskurve med utliggerlengder i mm
-
- Alle typer
-
Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Linsehodeskrue med kombimutter F
FRSB 6x12 F 1301743 6406122 100 Stykk - Nedlastinger
-
