Merk: Denne artikkelen er utgått.

UZD350-3 til gulvhøyde 70-125 mm 70 | 125 | 28 | 48 | Universal | | 350 |

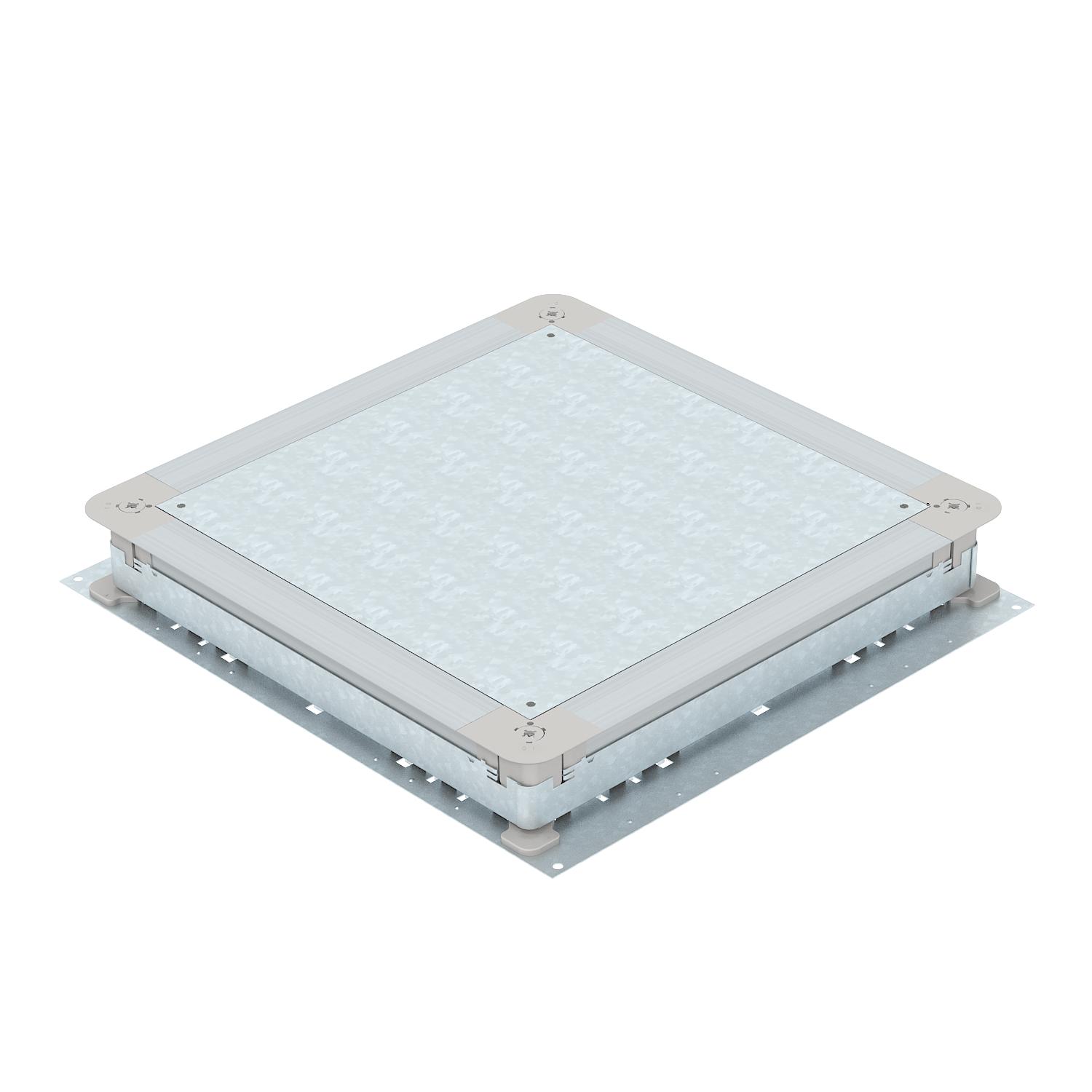

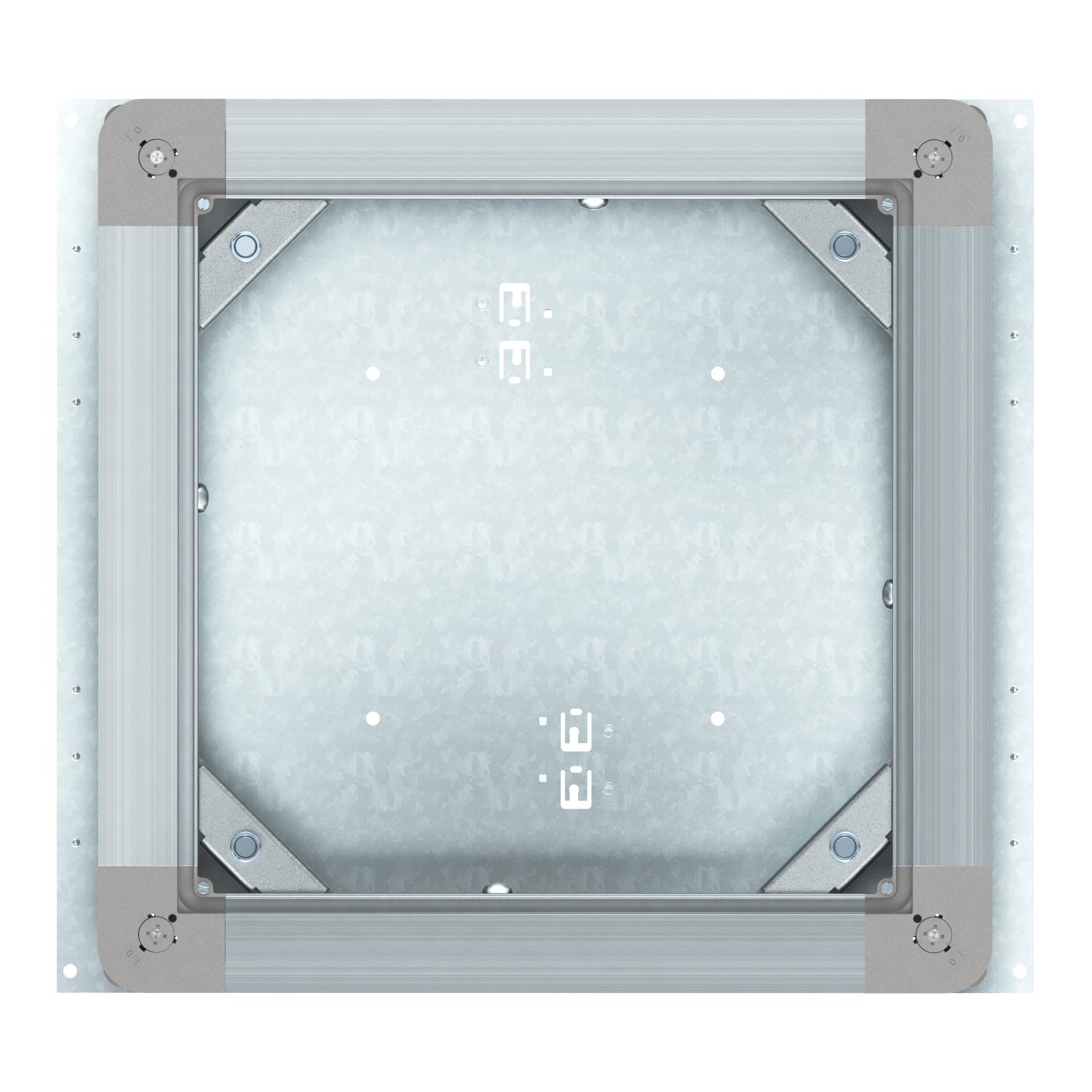

UZD350-3 til gulvhøyde 70-125 mm

Art.nr. 7410034 | EAN 4012195431633

Art.nr. / Type	7410034 / UZD 350-3

Gulvhøyde min.	70 mm

Gulvhøyde maks.	125 mm

Kanalhøyde min.	28 mm

Kanalhøyde maks.	48 mm

Dekselutførelse	Universal

Merkestørrelse	350 mm

Produktbeskrivelse

Produktbeskrivelse

Gulvfluktende trekke- og kabelfordelingsboks for gulvdekkede innstøpningskanaler med sidevegger av stålplate. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst til den nominelle gulvhøyden (hurtignivellering mulig) og avrettingsmassen kan bearbeides i plan med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk.

Tekniske data

Tekniske data

CO2-fotavtrykk (GWP) fra vugge til port	9,6452 kg CO₂e / 1 Stykke
Dekselutførelse	Universal
Dimensjon	510x467x70
Egner seg for en innstøpningskanal som dekkes av gulvet	ja
Egner seg for en lukket innstøpningskanal som flukter med gulvet	nei
for rørtilkobling	nei
Frakoblingsbar	ja
Gulvhøyde maks.	125 mm
Gulvhøyde min.	70 mm
Gulvplate	ja
Kanalbredde maks.	350 mm
Kanalbredde min.	190 mm
Kanalhøyde maks.	48 mm

Kanalhøyde min.	28 mm

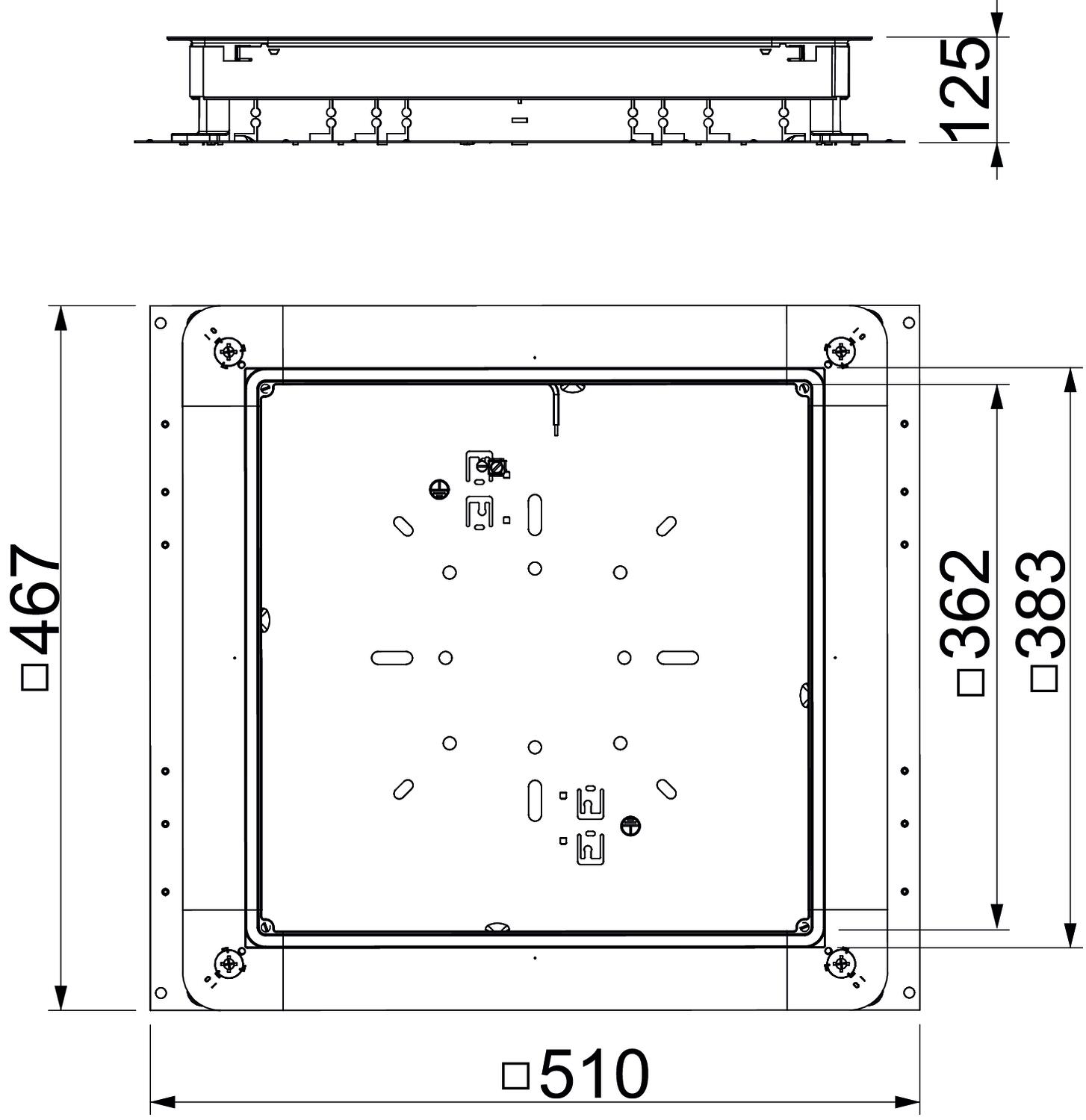

Mål a	362 mm
Mål A	467 mm
Mål B	510 mm
Mål b	383 mm
Materiale	stål
Merkestørrelse	350 mm
Minste gulvlagshøyde	70
Monteringsåpning for tank på gulv	nei
Mulighet for montering av tetning	ja
Nivelleringsområde maks.	125 mm
Nivelleringsområde min.	70 mm
Overflate	kontinuerlig galvanisert

Alle typer

Alle typer

Type	Gulvhøyde min.	Gulvhøyde maks.	Kanalhøyde min.	Kanalhøyde maks.	Dekselutførelse	Merkestørrelse	Art.nr.	Mengde	Minste salgsenhet
UZD 350-3	70 mm	125 mm	28 mm	48 mm	Universal	350 mm	7410034	Stykk	1 Stykk

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Monteringslokk 350 nominell størrelse 4	DUG 350-3 4	-----	7400505	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse 6	DUG 350-3 6	-----	7400509	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse 9	DUG 350-3 9	1226086	7400513	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R4	DUG 350-3 R4	-----	7400517	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R7	DUG 350-3 R7	-----	7400533	Stykk	1 Stykk
Monteringslokk 350 nominell størrelse R9	DUG 350-3 R9	-----	7400549	Stykk	1 Stykk
