Merk: Denne artikkelen er utgått.

UZD350-3 til gulvhøyde 165-220 mm 165 | 220 | 28 | 48 | Universal | | 350 |

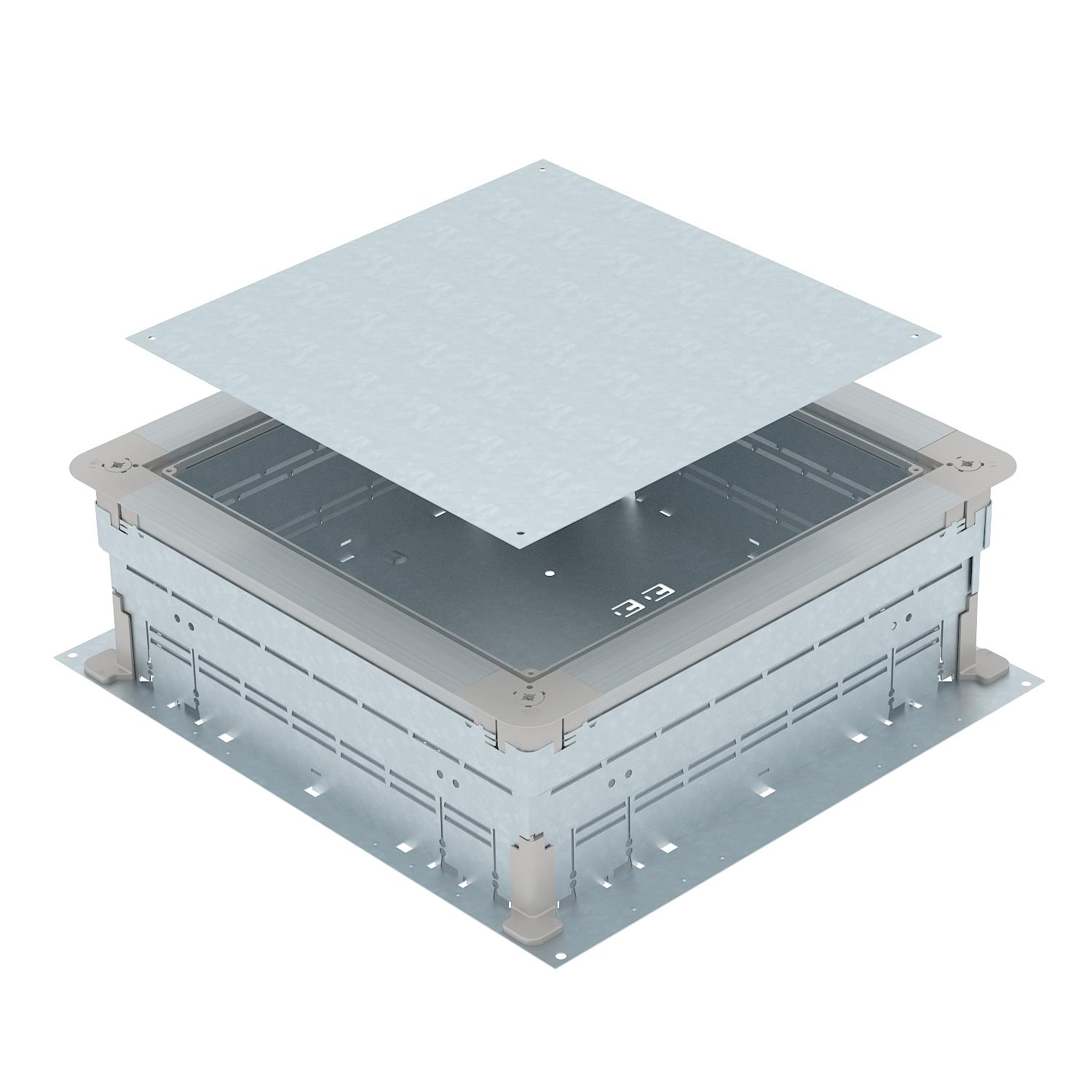

UZD350-3 til gulvhøyde 165-220 mm

Art.nr. 7410056 | EAN 4012195431695

Art.nr. / Type	7410056 / UZD 165220 350-3

Gulvhøyde min.	165 mm

Gulvhøyde maks.	220 mm

Kanalhøyde min.	28 mm

Kanalhøyde maks.	48 mm

Dekselutførelse	Universal

Merkestørrelse	350 mm

Produktbeskrivelse

Produktbeskrivelse

Gulvfluktende trekke- og kabelfordelingsboks for gulvdekkede innstøpningskanaler med sidevegger av stålplate. For montering av innbyggingsenheter i monteringslokk (må bestilles separat). Kan nivelleres trinnløst til den nominelle gulvhøyden (hurtignivellering mulig) og avrettingsmassen kan bearbeides i plan med avtrekkskanten. Med akustisk avkoblingsmulighet etter støping av gulvet og med systemtilbehør, er den også egnet for tunglastbruk.

Tekniske data

Tekniske data

CO₂-fotavtrykk (GWP) fra vugge til port	12,1468 kg CO₂e / 1 Stykke
Dekselutførelse	Universal
Dimensjon	510x467x165
Egner seg for en innstøpningskanal som dekkes av gulvet	ja
Egner seg for en lukket innstøpningskanal som flukter med gulvet	nei
for rørtilkobling	nei
Frakoblingsbar	ja
Gulvhøyde maks.	220 mm
Gulvhøyde min.	165 mm
Gulvplate	ja
Kanalbredde maks.	350 mm
Kanalbredde min.	190 mm
Kanalhøyde maks.	48 mm

Kanalhøyde min.	28 mm

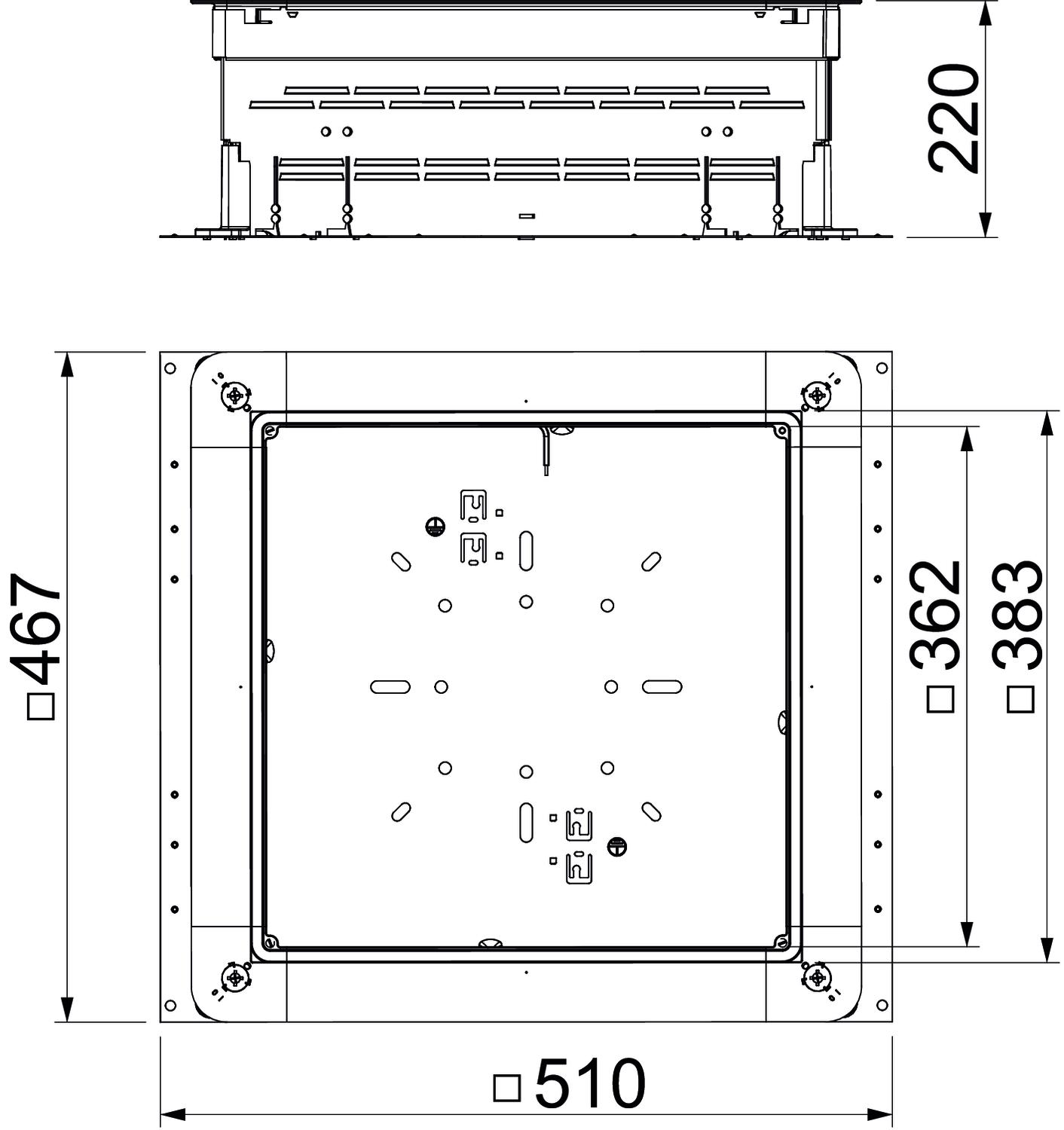

Mål A	467 mm
Mål a	362 mm
Mål B	510 mm
Mål b	383 mm
Materiale	stål
Merkestørrelse	350 mm
Minste gulvlagshøyde	165
Monteringsåpning for tank på gulv	nei
Mulighet for montering av tetning	ja
Nivelleringsområde maks.	220 mm
Nivelleringsområde min.	165 mm
Overflate	kontinuerlig galvanisert

Alle typer

Alle typer

Type	Gulvhøyde min.	Gulvhøyde maks.	Kanalhøyde min.	Kanalhøyde maks.	Dekselutførelse	Merkestørrelse	Art.nr.	Mengde	Minste salgsenhet
UZD 165220 350-3	165 mm	220 mm	28 mm	48 mm	Universal	350 mm	7410056	Stykk	1 Stykk

Tilbehør

Systemtilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet

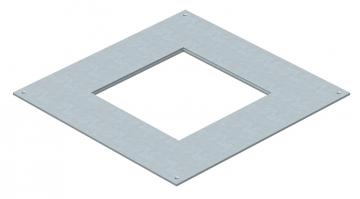

Monteringslokk 350 nominell størrelse 4	DUG 350-3 4	-----	7400505	Stykk	1 Stykk

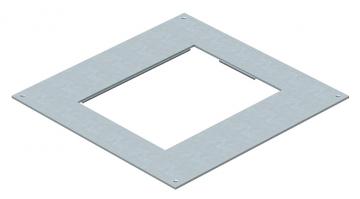

Monteringslokk 350 nominell størrelse 6	DUG 350-3 6	-----	7400509	Stykk	1 Stykk

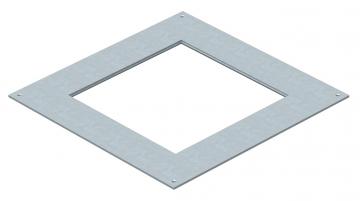

Monteringslokk 350 nominell størrelse 9	DUG 350-3 9	1226086	7400513	Stykk	1 Stykk

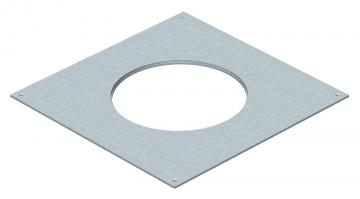

Monteringslokk 350 nominell størrelse R4	DUG 350-3 R4	-----	7400517	Stykk	1 Stykk

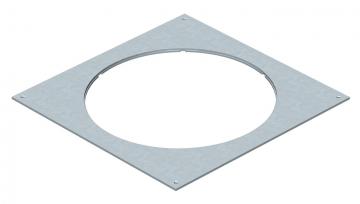

Monteringslokk 350 nominell størrelse R7	DUG 350-3 R7	-----	7400533	Stykk	1 Stykk

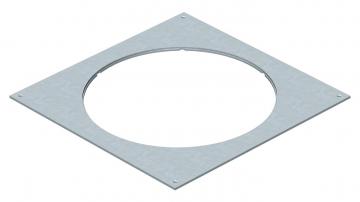

Monteringslokk 350 nominell størrelse R9	DUG 350-3 R9	-----	7400549	Stykk	1 Stykk
