US 7 takpendel FT

Art.nr. 6339034 | EAN 4012196186617 | El.Nr 1315305

Art.nr. / Type

Lengde

Farge	zink

Produktbeskrivelse

Produktbeskrivelse

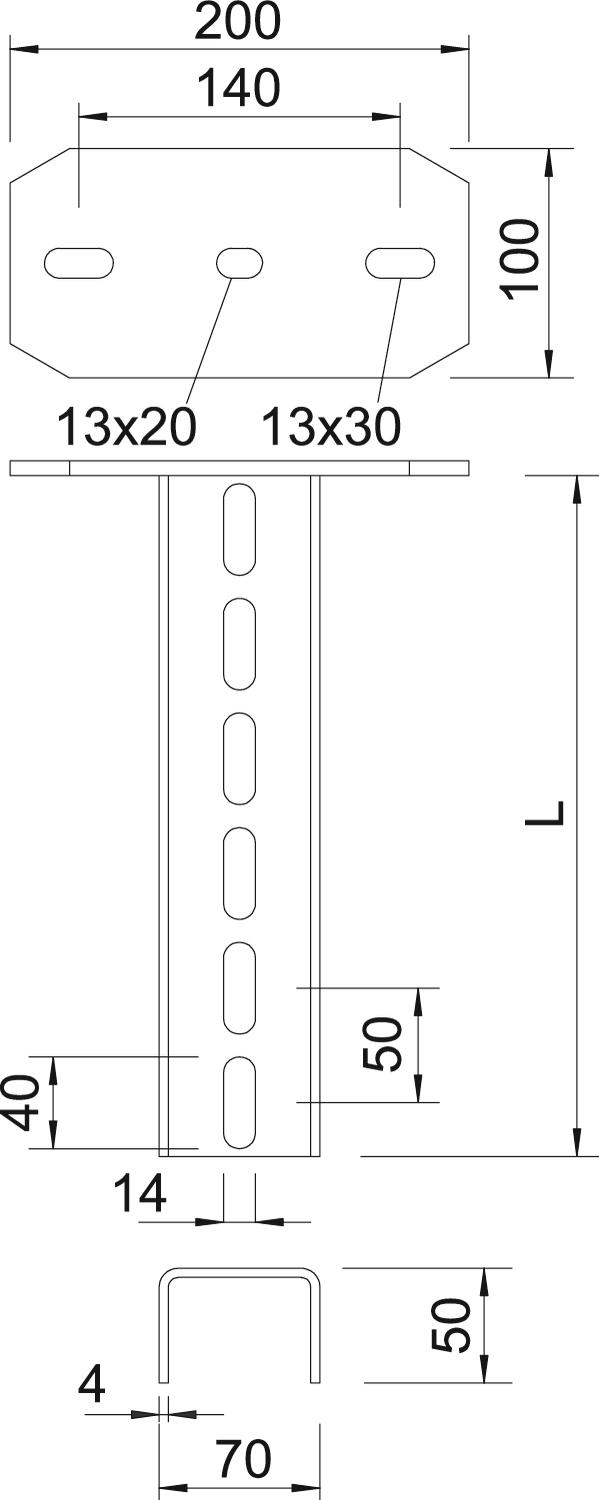

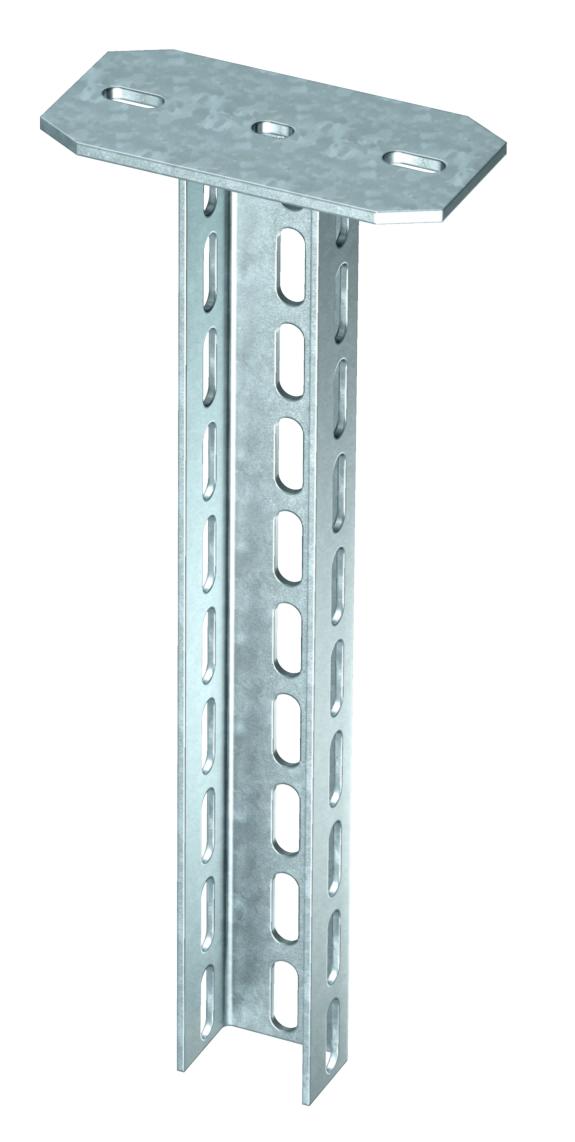

Takpendel (U-profil) med målene 70 x 50 mm med påsveiset endeplate.

For montering til vannrette betongtak og stålbjelker. Fra utliggerbredde 400 mm eller monteringen av utliggeren på enden av takpendelen anbefales det å bruke avstandsstykke type DSK 61.

Tekniske data

Mål

Bredde	70 mm
CO2-fotavtrykk (GWP) fra vugge til port	4,9285 kg CO2e / 1 Stykke
Dimensjon	70x50x300
Farge	zink
Høyde	50 mm
Lengde	300 mm
maksimal strekkbelastning	11 kN
Mål L	300 mm

Materiale	stål
Materialtykkelse	4 mm
Opprettholdelse av funksjon	ja
Overflate	Varmgalvanisert (dypp)
Utførelse	U-profil
Utliggerlengde 200	8,3 kN
Utliggerlengde 400	5 kN
Utliggerlengde 600	3,5 kN

Tekniske data

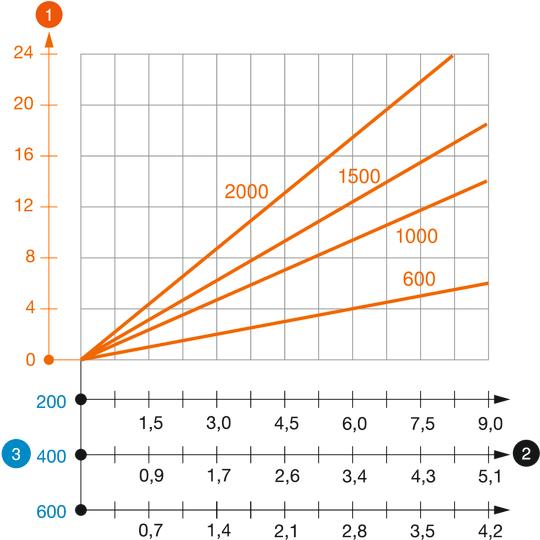

Belastningsdiagram U-pendel type US 7 K

Bøyning av takpendelenden ved tillatt utliggerbelastning
Tillatt utleggerbelastning i kN uten personlast
Utliggerlengde i mm
Belastningskurve med pendellengder i mm

Alle typer

Alle typer

Type	Lengde	Farge	El.Nr	Art.nr.	Mengde	Minste salgsenhet
US 7 K 30 FT	300 mm	zink	1315305	6339034	Stykk	1 Stykk
US 7 K 60 FT	600 mm	zink	1315308	6339093	Stykk	1 Stykk
US 7 K 90 FT	900 mm	zink	-----	6339166	Stykk	1 Stykk
US 7 K 100 FT	1000 mm	zink	-----	6339182	Stykk	1 Stykk
US 7 K 120 FT	1200 mm	zink	-----	6339204	Stykk	1 Stykk
US 7 K 150 FT	1500 mm	zink	-----	6339239	Stykk	1 Stykk
US 7 K 190 FT	1900 mm	zink	-----	6339271	Stykk	1 Stykk

Tilbehør

Monterings tilbehør

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet

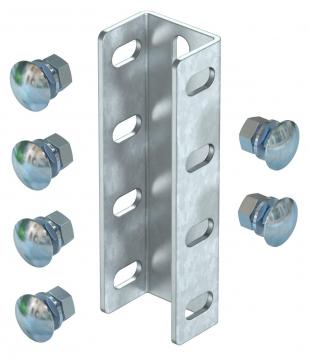

U-pendelskjøtestykke FT	VUS 7 FT	-----	6018378	Stykk	10 Stykk

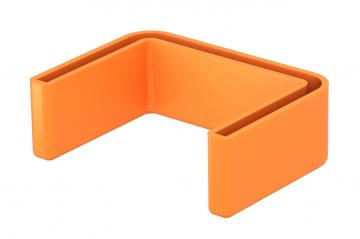

Beskyttelseskappe	US 7 KS OR	-----	6338497	Stykk	20 Stykk

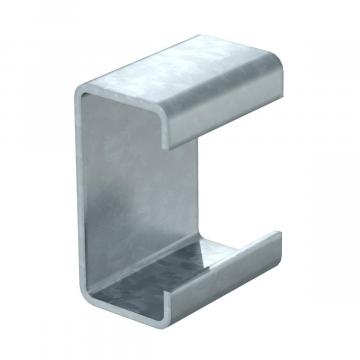

Distansestykke DSK 61 FT	DSK 61 FT	1315238	6416519	Stykk	20 Stykk
