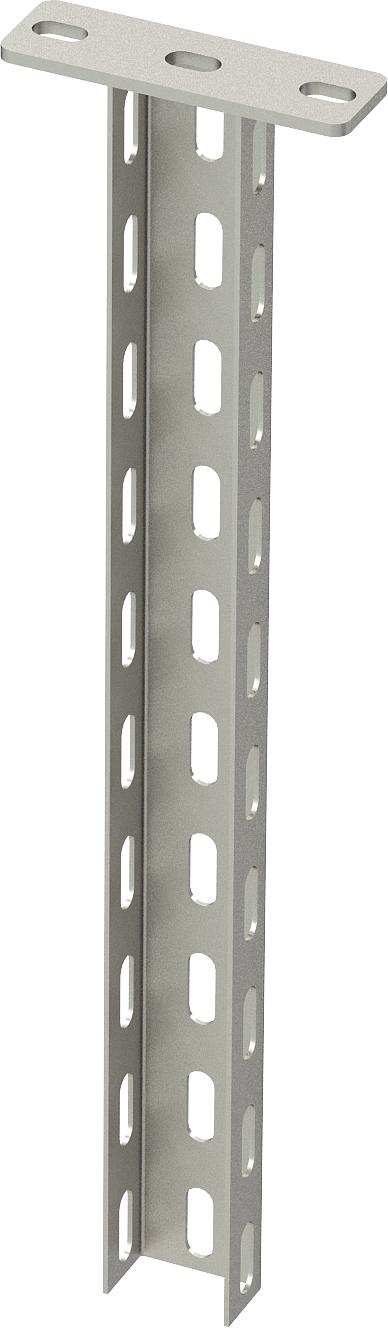

US 3 takpendel A2
Art.nr. 6342417 | EAN 4012195705437
- Produktbeskrivelse
-

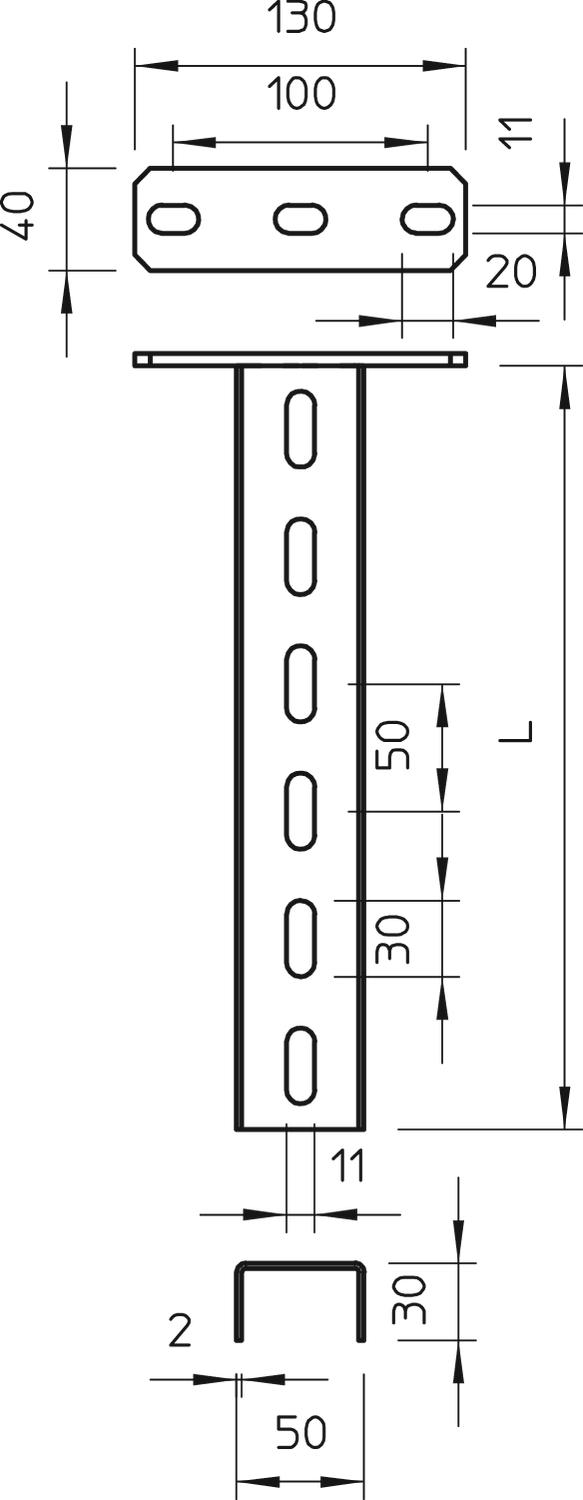

ProduktbeskrivelseTakpendel (U-profil) med målene 50 x 30 mm med påsveiset endeplate.
-
- Tekniske data
-
Mål
Bredde 50 mm Dimensjon 50x30x1000 Farge spesialstål Høyde 30 mm Lengde 1000 mm maksimal strekkbelastning 5 kN Materiale spesialstål, rustfritt 1.4301 Materialtykkelse 2 mm Opprettholdelse av funksjon nei Overflate Blank, etterbehandlet Utførelse U-profil Utliggerlengde 200 2,1 kN Utliggerlengde 400 1,1 kN Tekniske data

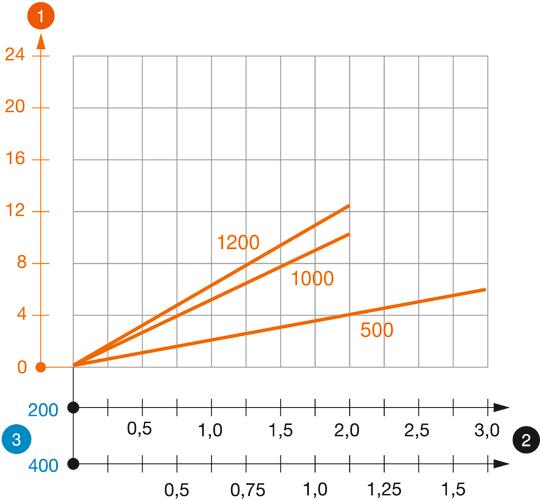

Belastningsdiagram U-pendel type US 3 K
-
Bøyning av takpendelenden ved tillatt utliggerbelastning
-
Tillatt utleggerbelastning i kN uten personlast
-
Utliggerlengde i mm
-
Belastningskurve med pendellengder i mm
-
- Alle typer
-
Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Beskyttelseskappe
US 3 KS OR 1301795 6338458 20 Stykk

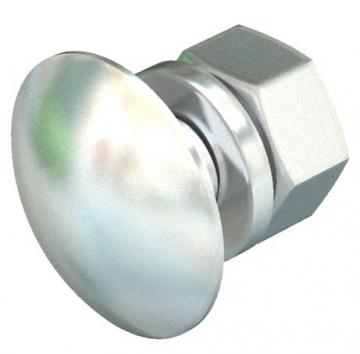

Linsehodeskrue med skive og mutter A2
FRS 10x25 A2 ----- 6406718 50 Stykk

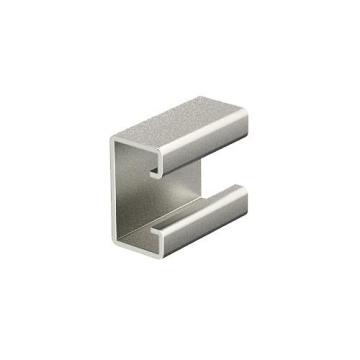

Distansestykke A2
DSK 25 A2 ----- 6416448 10 Stykk

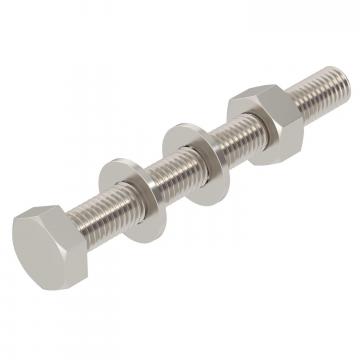

Sekskantskrue M10 A2
SKS 10x90 A2 ----- 6418255 20 Stykk - Nedlastinger
-
