Tung gitterrenne SGR 55 G

Art.nr. / Type

Lengde	3000 mm

Bredde

Høyde	55 mm

Tråd-diameter	6 mm

Nytte- tverrsnitt

Opprettholdelse av funksjon	nei

Produktbeskrivelse

Produktbeskrivelse

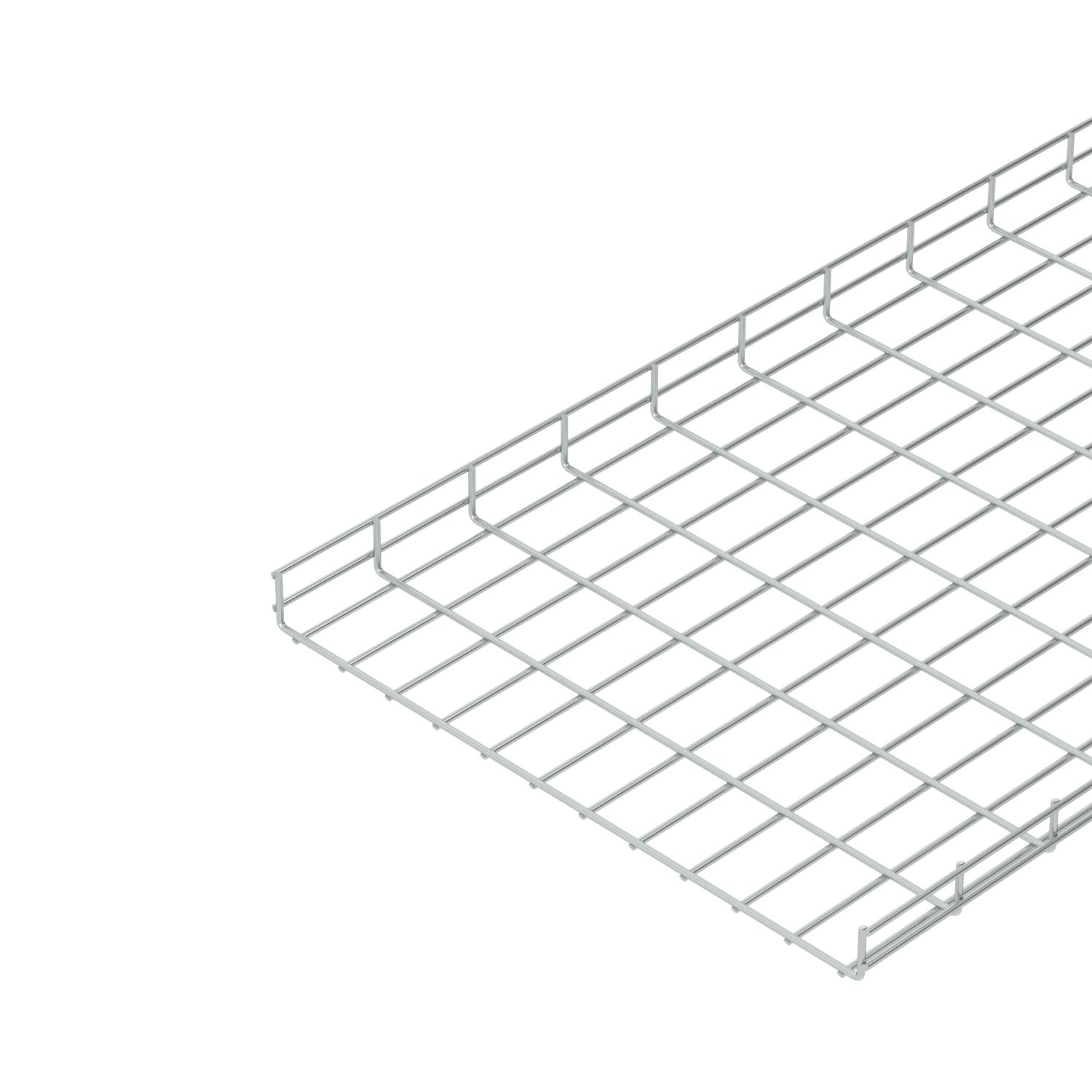

Gitterrenne av punktsveiset ståltråd med sidehøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.

Tekniske data

Belastningstesttype iht. IEC 61537	Type II
Bredde	23,62 in
Bredde	600 mm
CO2-fotavtrykk (GWP) fra vugge til port	9,3239 kg CO2e / 1 Meter

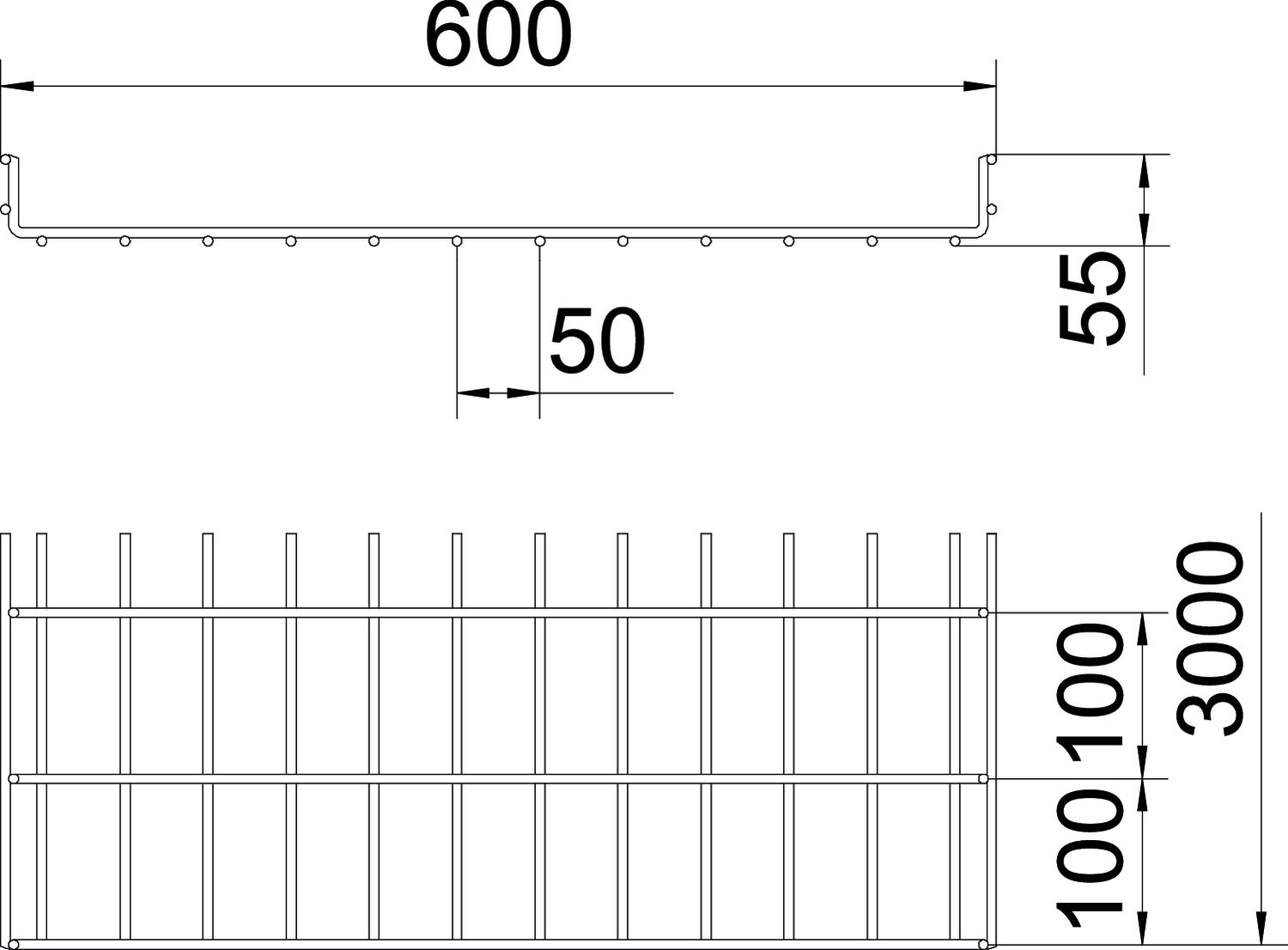

Dimensjon	55x600x3000
Farge	zink
Forsterket utførelse	nei
Høyde	2,17 in
Høyde	55 mm
Lengde	3000 mm
Mål B	600 mm
Materiale	stål
Nytte- tverrsnitt	26500 mm²

Nytte- tverrsnitt	265 cm²
Opprettholdelse av funksjon	nei
Overflate	galvanisert
Profilform	U-form
Rustfritt stål, etset	nei
Støtteavstand 1,0m	2,9 kN/m
Støtteavstand 1,5m	1,5 kN/m
Støtteavstand 2,0m	0,75 kN/m
Støtteavstand 3,0m	0,4 kN/m
Tråd-diameter	6 mm
Type skjøtestykke til kabelbæresystem	med skruer
Utførelse skjøtestykke	Uten skjøtestykke

Tekniske data

Alle typer

Type	Lengde	Bredde	Høyde	Tråd-diameter	Nytte- tverrsnitt	Opprettholdelse av funksjon	Art.nr.	Mengde	Minste salgsenhet
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	nei	6005470	m	3 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	nei	6005474	m	3 m
SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	nei	6005476	m	3 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	nei	6005480	m	3 m
SGR 55 600 G	3000 mm	600 mm	55 mm	6 mm	265 cm²	nei	6005482	m	3 m

Tilbehør

Produkter	Type	Art.nr.	Mengde	Minste salgsenhet
Kanalskjøt G	GUV 6 G	6016572	Stykk	20 Stykk

Produkter	Type	El.Nr	Art.nr.	Mengde	Minste salgsenhet
Beskyttelseskapper	SGR KS OR	1301999	6003758	Stykk	500 Stykk
Skillevegg 45 FS	TSG 45 FS	1301778	6062033	m	3 m
Lokklemme, universal A2	DKU A2	-----	6065600	Stykk	20 Stykk
Kabelavledningsplate FS	KAB GR FS	-----	6220139	Stykk	10 Stykk
