Tung gitterrenne SGR 55 FT
Art.nr. 6000775 | EAN 4012196397709
- Produktbeskrivelse
-

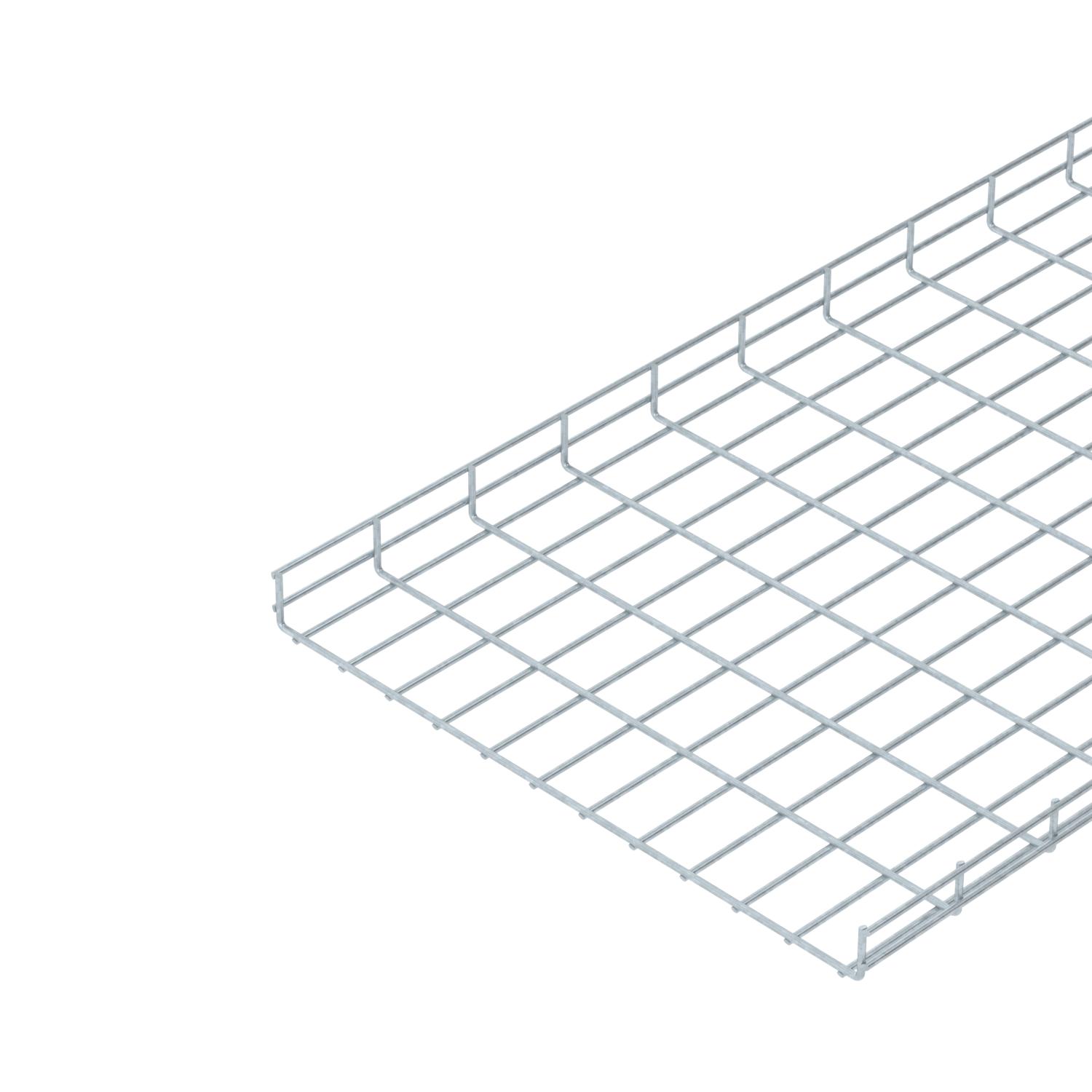

ProduktbeskrivelseGitterrenne av punktsveiset ståltråd med sidehøyde 55 mm.
Magnetisk skjermdemping uten lokk 15 dB, med lokk 25 dB.
-
- Tekniske data
-
Tekniske data

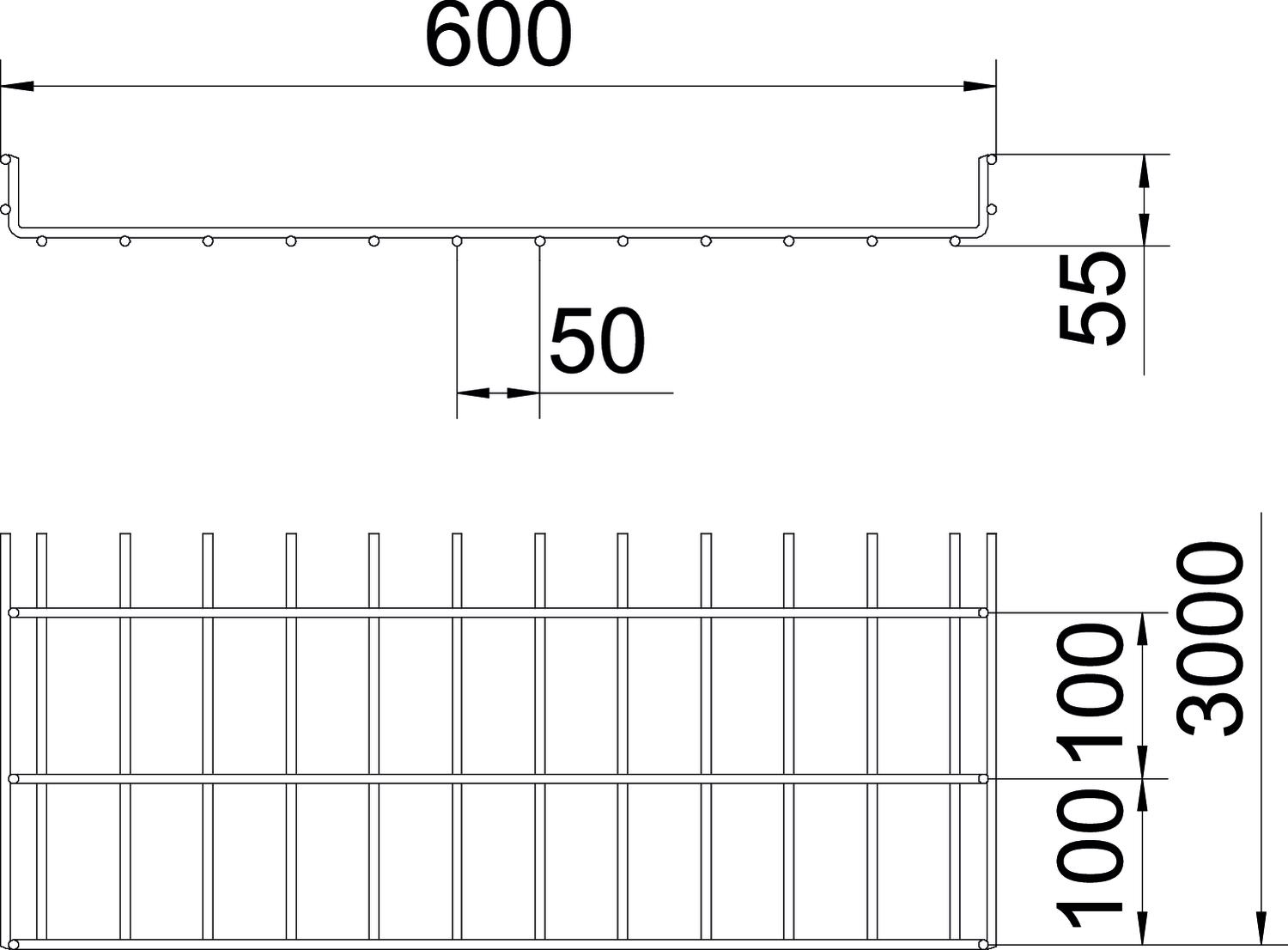

Belastningstesttype iht. IEC 61537 Type II Bredde 23,62 in Bredde 600 mm CO2-fotavtrykk (GWP) fra vugge til port 10,3557 kg CO2e / 1 Meter Dimensjon 55x600x3000 Farge zink Høyde 55 mm Høyde 2,17 in Lengde 3000 mm Mål B 600 mm Materiale stål Nytte- tverrsnitt 26500 mm² Nytte- tverrsnitt 265 cm² Overflate Varmgalvanisert (dypp) Profilform U-form Støtteavstand 1,0m 2,9 kN/m Støtteavstand 1,5m 1,5 kN/m Støtteavstand 2,0m 0,75 kN/m Støtteavstand 2,5m 0,38 kN/m Støtteavstand 3,0m 0,4 kN/m Tråd-diameter 6 mm Type skjøtestykke til kabelbæresystem med skruer Utførelse skjøtestykke Uten skjøtestykke Tekniske data
Belastningsdiagram gitterrenne type SGR 55
-
Tillatt belastning av kabelrenne/-stige i kN/m uten personlast
-
Spennvidde i m
-
Profilbøyning i mm ved tillatt kN/m
-
Belastningsskjema ved testing
-
Belastningskurve med bredde på kabelrenne/-stige i mm
-
Profilbøyning etter støttelengde
-
- Alle typer
-
Systemtilbehør
Produkter Type Art.nr. Mengde Minste salgsenhet
Kanalskjøt FT
GUV 6 FT 6016573 20 Stykk
Lokk, uten hull DD
DRLU 600 DD 6052674 3 m Monterings tilbehør
Produkter Type El.Nr Art.nr. Mengde Minste salgsenhet
Beskyttelseskapper
SGR KS OR 1301999 6003758 500 Stykk
Lokklemme, universal A2
DKU A2 ----- 6065600 20 Stykk - Nedlastinger
-
