Skillevegg GK-TW70

Art.nr. 6274900 | EAN 4012195658122 | El.Nr 1219173

Art.nr. / Type	6274900 / GK-TW70

Lengde	2000 mm

Egnet for kanalhøyde	70

Produktbeskrivelse

Produktbeskrivelse

Skillevegg for montering i Rapid 80 GK, GA og Rapid IBIS installasjonskanaler eller ISS installasjonssøyler for installasjon av kabler og ledninger med ulike spenningsnivåer.

Tekniske data

Tekniske data

Beskyttelsesgrad IK-kode	IK08
Beskyttelsesklasse	IP30
Bredde	44,5 mm
CO2-fotavtrykk (GWP) fra vugge til port	0,3733 kg CO2e / 1 Meter
Dimensjon	70x2000mm
Egnet for kanalhøyde	70
Farge	lysegrå; RAL 7035
Halogenfri	nei

Høyde	10 mm
Lengde	2000 mm
Materiale	polyvinylklorid
Monteringsteknikk	Pluggbar
Temperaturområde for bruk maks.	60 °C
Temperaturområde for bruk min.	-15 °C
Utførelse	Enkel

Alle typer

Alle typer

Type	Lengde	Egnet for kanalhøyde	El.Nr	Art.nr.	Mengde	Minste salgsenhet
GK-TW70	2000 mm	70	1219173	6274900	m	2 m

Nedlastinger

Datablad GK-TW70 / 6274900 , 0.19MB , pdf

Sikkerhetsdatablad GK-TW70 / 6274900 , 0.02MB , pdf

Brosjyre Rapid 80 installasjonskanaler , 2.10MB , pdf

Brosjyre OBO BlackLine: parts list , 0.75MB , pdf

Katalog Device installation ducts, trunking and poles , 28.91MB , pdf

EU-samsvarserklæring GK-TW70 / 6274900 , 0.13MB , pdf

Storbritannias samsvarserklæring GK-TW70 / 6274900 , 0.09MB , pdf

Last ned

REACH Samsvarserklæring GK-TW70 / 6274900 , 0.12MB , pdf

Last ned

RoHS Samsvarserklæring GK-TW70 / 6274900 , 0.13MB , pdf

Last ned

Testrapport Wand- und Deckelkanal aus PVC-U , 0.38MB , pdf

Last ned

Merkegodkjenning VDE-tegngodkjenning Rapid 80 installasjonskanal plastsystemer , 0.11MB , pdf

Last ned

Kjøpehjelp Oversikt installasjonskanal Rapid 80, plast , 2.00MB , pdf

Monteringsanvisning Cable trunking WDK , 6.19MB , pdf

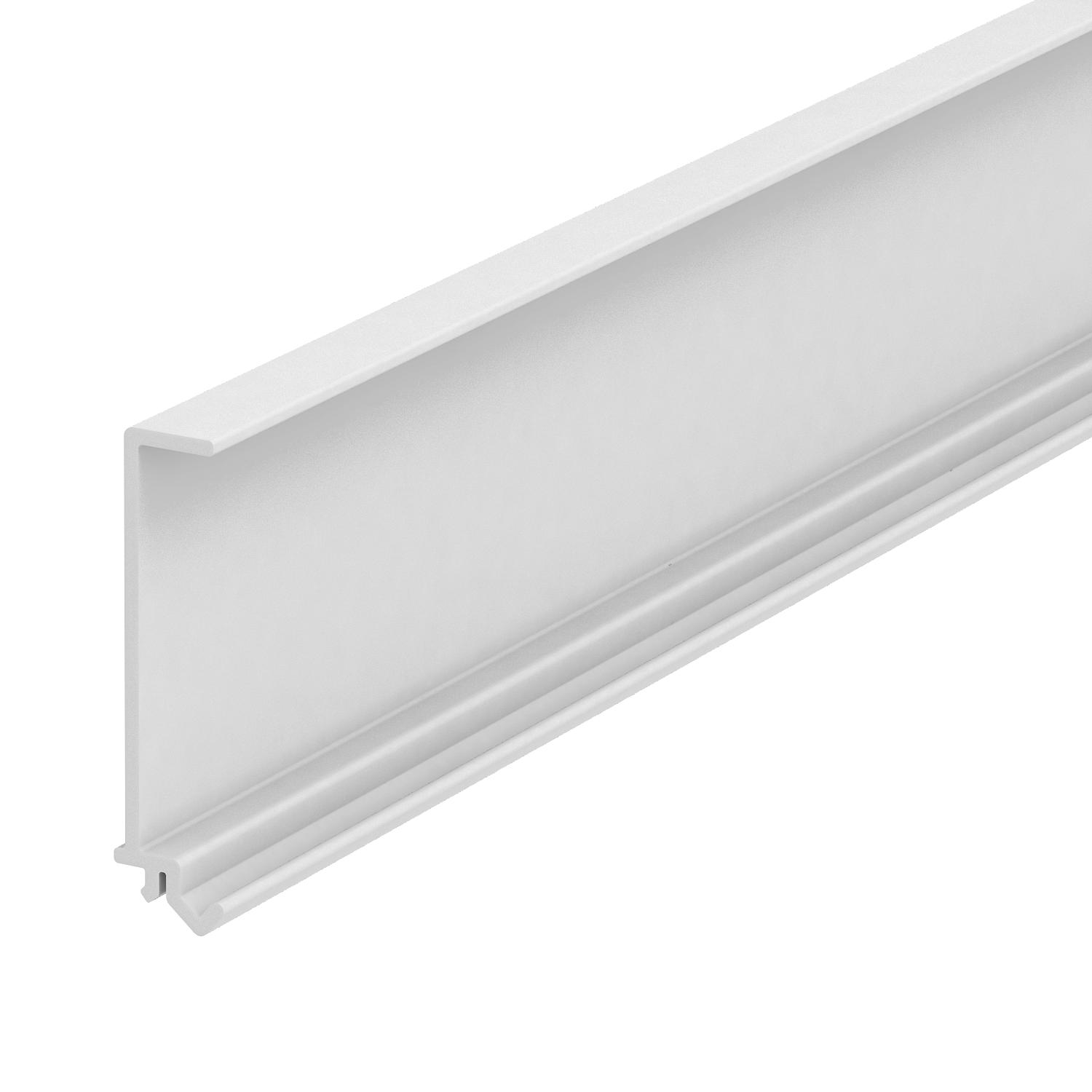

Produktgrafikk GK-TW70 / 6274900, 51.94 kB, jpg

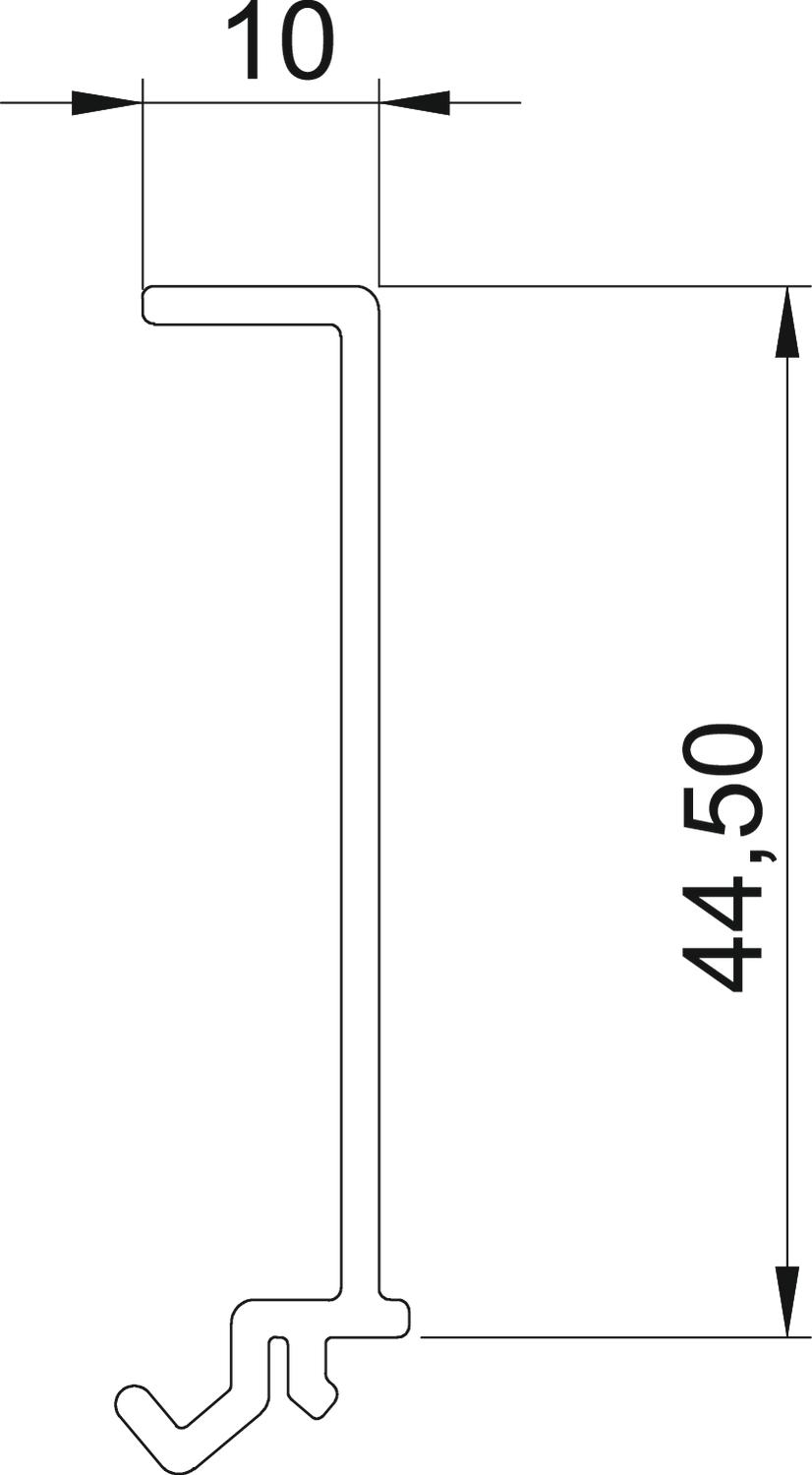

Målt tegning GK-TW70 / 6274900, 33.48 kB, jpg
