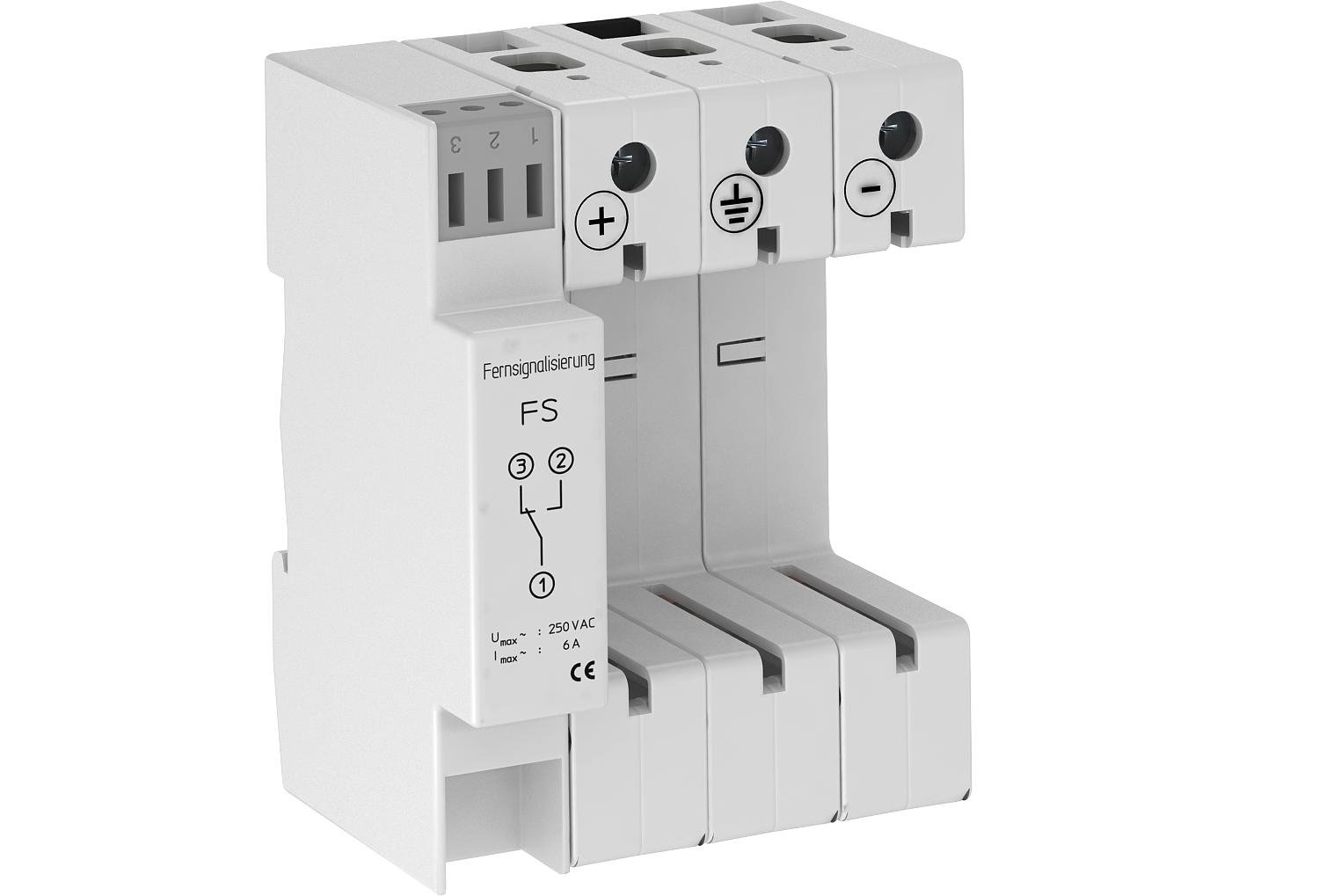

PV-underdel, 3-polet i Y-kobling med fjernsignalisering
Art.nr. 5096646 | EAN 4012195648499
- Produktbeskrivelse
-
ProduktbeskrivelseSokkel for solcelleanlegg opptil Uoc=1000V (Y-kobling)
• Passer til V50- og 25-B+C overdeler type 1+2 kombiavleder
• Passer til V 20-C overdeler type 2 overspenningsavledere
• Vernekretser mot tverr- og langsgående spenninger

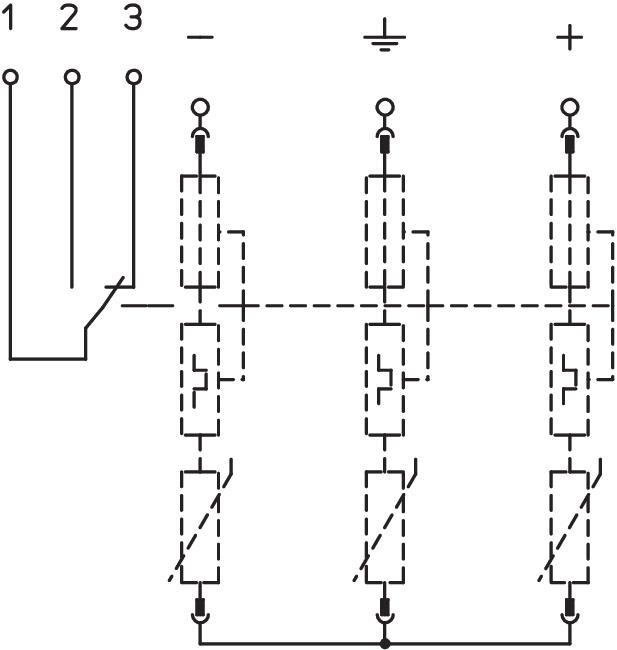

• Y-vernekrets
• Lav DC-restspenning: < 4,0 kV (Uoc max = 1000V DC med V20-C/0-440)
• Lav DC-restspenning: < 3,0 kV (Uoc max = 900V DC med V25-B+C/0-385)
• Lav DC-restspenning: < 2,6 kV (Uoc max = 600V DCmed V50-B+C/0-280)
• -FS med fjernsignalisering, potensialfri omkoplingskontakt, for funksjonsovervåkning
• Merkede tilkoblinger
Bruksområde: Mellom PH-moduler og vekselretteren i solcelleanlegg.
-
- Tekniske data
-
Tekniske data
Beskyttelsesklasse IP20 CO2-fotavtrykk (GWP) fra vugge til port 0,9448 kg CO2e / 1 Stykke Dimensjon Y-PH DC Driftstemperatur maks. 80 °C Driftstemperatur min. -40 °C Fjernsignalisering ja Gjennomføring av polene 3 Ledertverrsnitt stiv (én-/flertrådet) maks. 35 mm² Ledertverrsnitt stiv (én-/flertrådet) min. 2,5 mm² Temperaturområde for bruk maks. 80 °C Temperaturområde for bruk min. -40 °C Utførelse 3-polet Y-kobling for solenergianlegg med FS - Alle typer
- Nedlastinger
-
Rettledning Retningslinjer for lynvern , 2.10MB , pdfKatalog Surge protection , 28.42MB , pdfEU-samsvarserklæring V20-C U-3PH-Y-FS / 5096646 , 0.18MB , pdfREACH Samsvarserklæring V20-C U-3PH-Y-FS / 5096646 , 0.12MB , pdfRoHS Samsvarserklæring V20-C U-3PH-Y-FS / 5096646 , 0.12MB , pdfFor dette produktet finnes ingen anbudstekster
