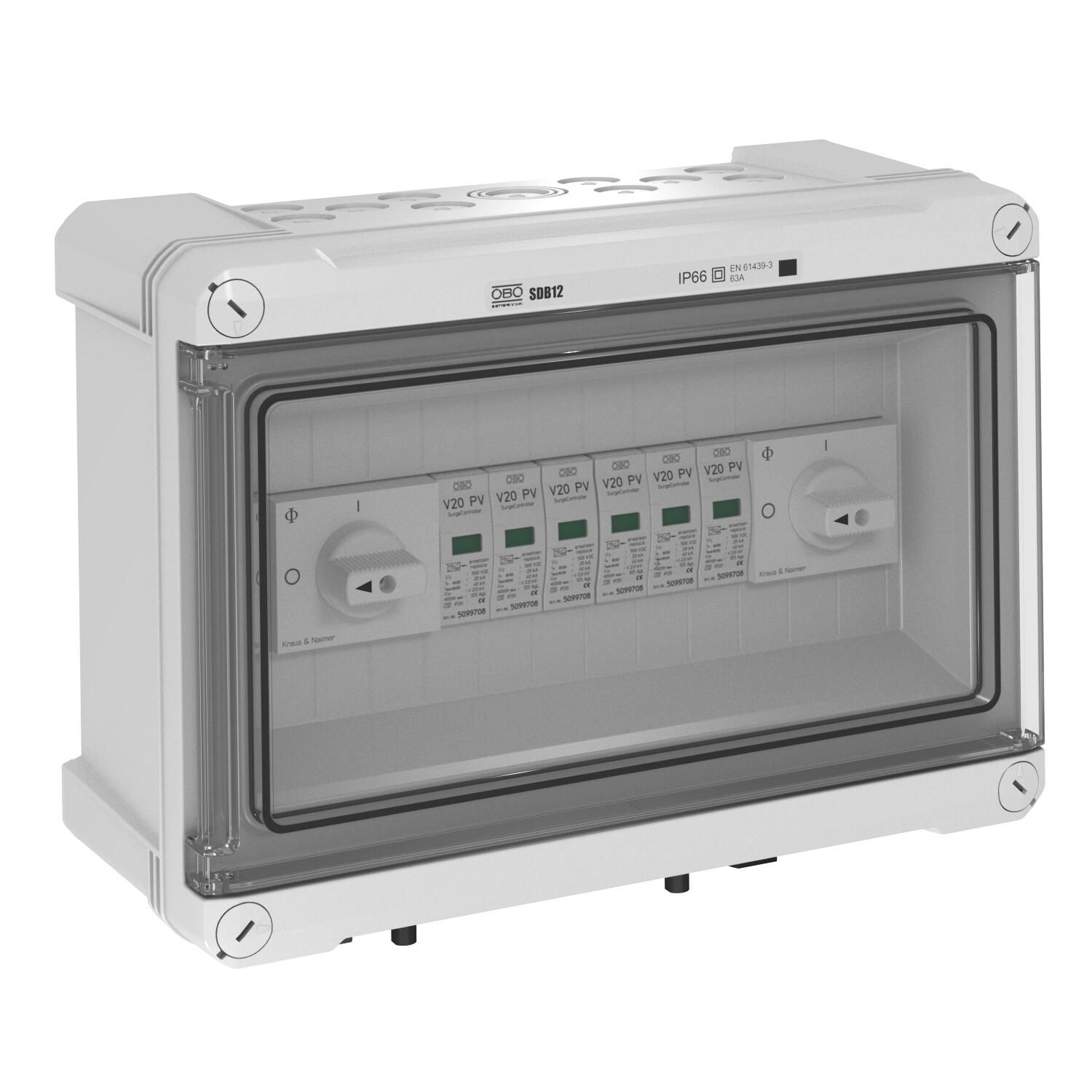

PV-systemløsning type 2 med MC4-støpsel og skillebryter for WR med 2 MPP-Tracker, 1000 V DC IP66

PV-systemløsning type 2 med MC4-støpsel og skillebryter for WR med 2 MPP-Tracker, 1000 V DC

Art.nr. 5088503 | EAN 4012196792214 | El.Nr 1656786

Art.nr. / Type	5088503 / PKV-C1000ST110

Beskyttelsesklasse	IP66

Produktbeskrivelse

Produktbeskrivelse

Systemløsning type 2 med MC4-støpsel og skillebryter for WR med 2 MPP-Tracker, 1000 V DC

• Varistor-avleder, pluggbar med skilleanordning i feilresistent Y-kobling iht. VDE 0100-712 (50539-12)
• Lavt DC-beskyttelsesnivå: < 4,0 kV (Uoc max = 1000V DC med V20-C/0-500PV)
• Skillebryter (1000V; 8A) for sikker utkobling av DC-streng-ledningen
• En solenergistreng-inngang (MC4-pluggforbindelse) på en MPP-inngang, opp til 30A DC per klemme
• Forhåndsmontert i polykarbonathuset (IP66), UV-resistent for utendørs bruk.
Hvis det er fare for at det kan dannes kondensvann på grunn av vind, is, temperatur eller sol er evt. ekstra tiltak nødvendig!

Tekniske data

Tekniske data

Antall innganger	1
Antall ledningsinnføringer	4
Antall streng-innganger	1
Beskyttelsesgrad IK-kode	IK08
Beskyttelsesklasse	IP66
CO2-fotavtrykk (GWP) fra vugge til port	13,5718 kg CO2e / 1 Stykke
Dimensjon	1000V DC
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C

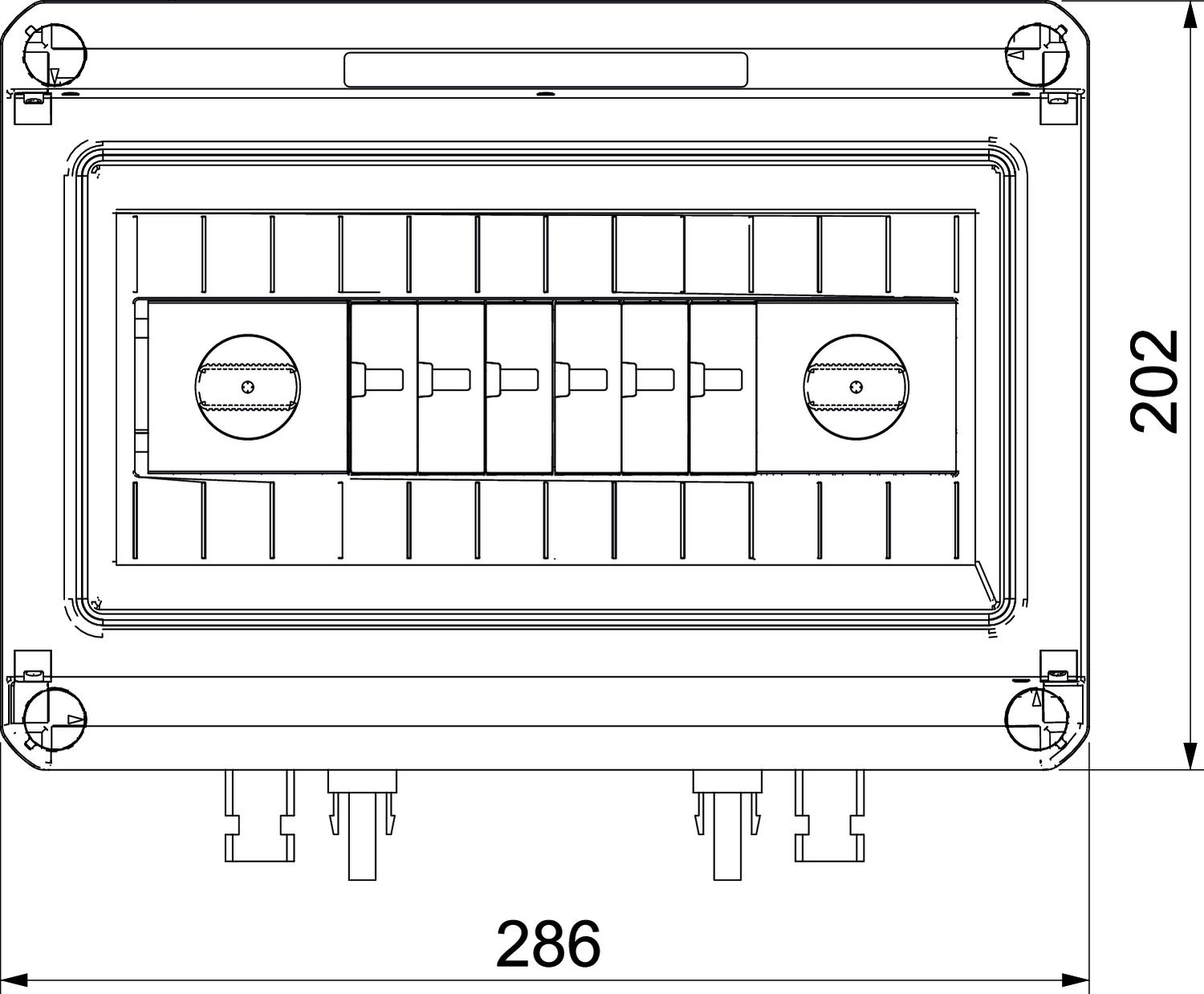

Dybde	125 mm
Farge	lysegrå; RAL 7035
Fjernsignalisering	nei
Gjennomføring av polene	3
Høyeste varige spenning DC	1000 V
Integrert sikring	nei
Kravklasse i.h.t. EN 61643-11	Type 2
LPZ	1→2
Maks. forankoblet sikring	125 A
Maks. Inngangsspenning DC	1000 V
Maks. Inngangsstrøm per streng	20 A
Maks. overstrømvern på nettsiden	125
Maks. PV-spenning	1000 V
Maks. Utgangsstrøm	20 A
Maksimal avledningsstrøm (8/20 μs)	40 kA

Materiale	polykarbonat
Monteringstype	forhåndsmontert i hus
Nettform	Annet
Nettform DC	ja
Nettform IT	nei
Nettform TN	nei
Nettform TN-C	nei
Nettform TN-C-S	nei
Nettform TN-S	nei
Nettform TT	nei
Nettform øvrige	ja
Nominell avledningsstrøm (8/20 µs)	20 kA
Overvåkningsfunksjon	nei
Reaksjonstid	<25 ns
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse II
Streng-sikring	uten
Temperaturområde for bruk maks.	60 °C
Temperaturområde for bruk min.	-5 °C
Testklasse type 2	ja
Type innføring	MC4
Utførelse	3-polet for solenergisystemer
Utrustet med lastskillebryter	ja
