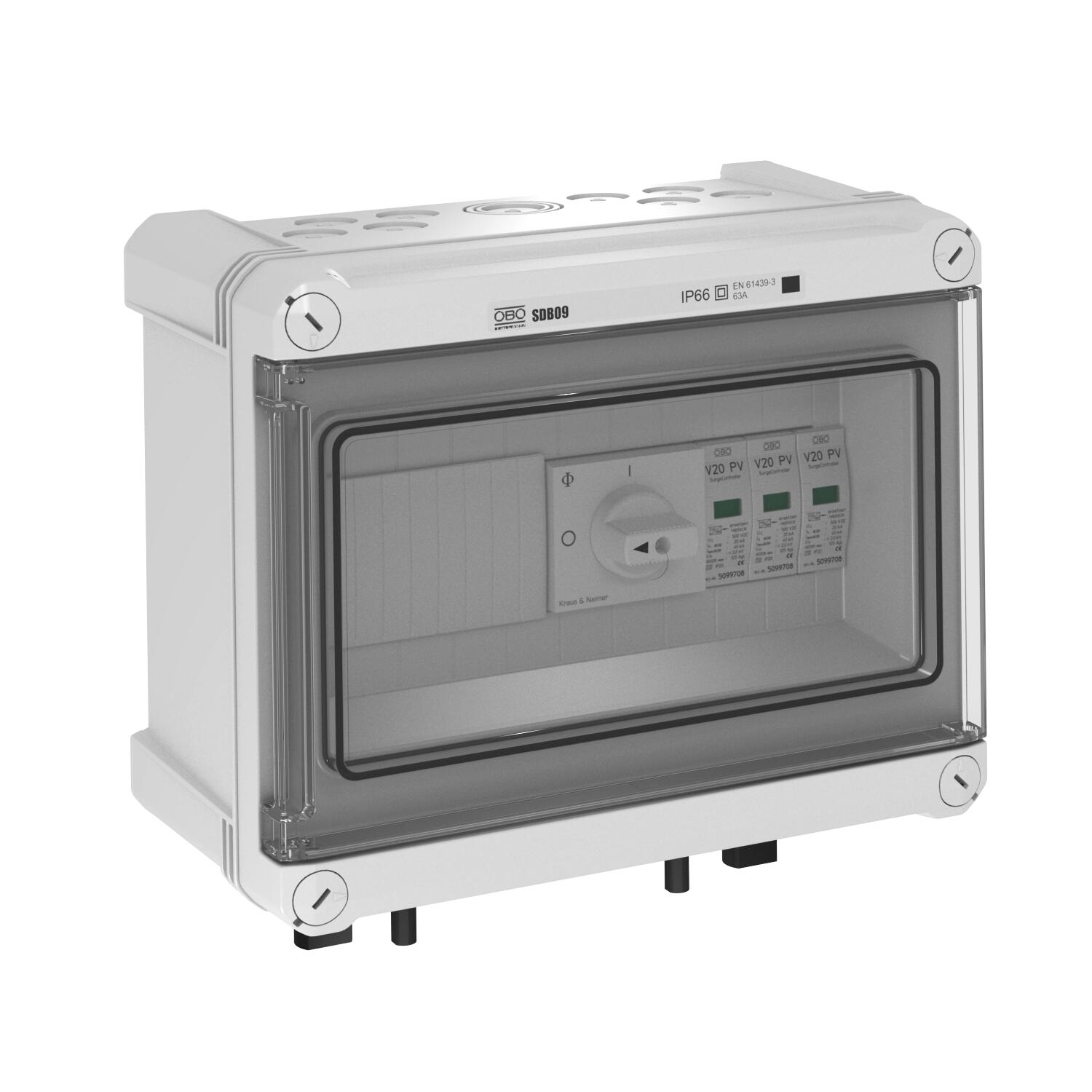

PV-systemløsning type 2 med MC4-støpsel og skillebryter for WR med 1 MPP-Tracker, 1000 V DC IP66

PV-systemløsning type 2 med MC4-støpsel og skillebryter for WR med 1 MPP-Tracker, 1000 V DC

Art.nr. 5088501 | EAN 4012196792207 | El.Nr 1656785

Art.nr. / Type	5088501 / PKV-C1000ST100

Beskyttelsesklasse	IP66

Produktbeskrivelse

Produktbeskrivelse

Systemløsning type 2 med MC4-støpsel og skillebryter for WR med 1 MPP-Tracker, 1000 V DC

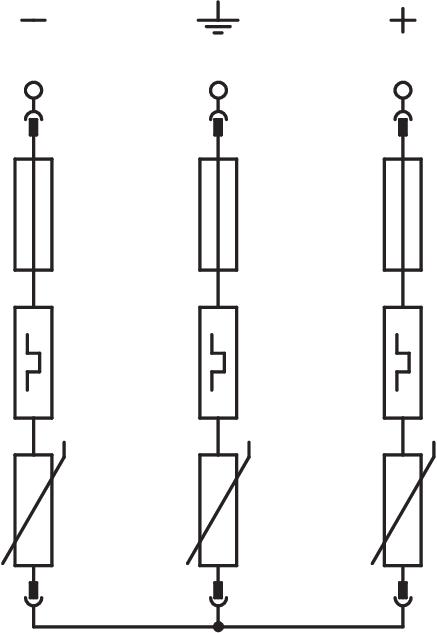

• Varistor-avleder, pluggbar med skilleanordning i feilresistent Y-kobling iht. VDE 0100-712 (50539-12)
• Lavt DC-beskyttelsesnivå: < 4,0 kV (Uoc max = 1000V DC med V20-C/0-500PV)
• Skillebryter (1000V; 8A) for sikker utkobling av DC-streng-ledningen
• En solenergistreng-inngang (MC4-pluggforbindelse) på en MPP-inngang, opp til 30A DC per klemme
• Forhåndsmontert i polykarbonathuset (IP66), UV-resistent for utendørs bruk.
Hvis det er fare for at det kan dannes kondensvann på grunn av vind, is, temperatur eller sol er evt. ekstra tiltak nødvendig!

Tekniske data

Tekniske data

Antall innganger	1
Antall ledningsinnføringer	4
Antall streng-innganger	1
Beskyttelsesgrad IK-kode	IK05
Beskyttelsesklasse	IP66

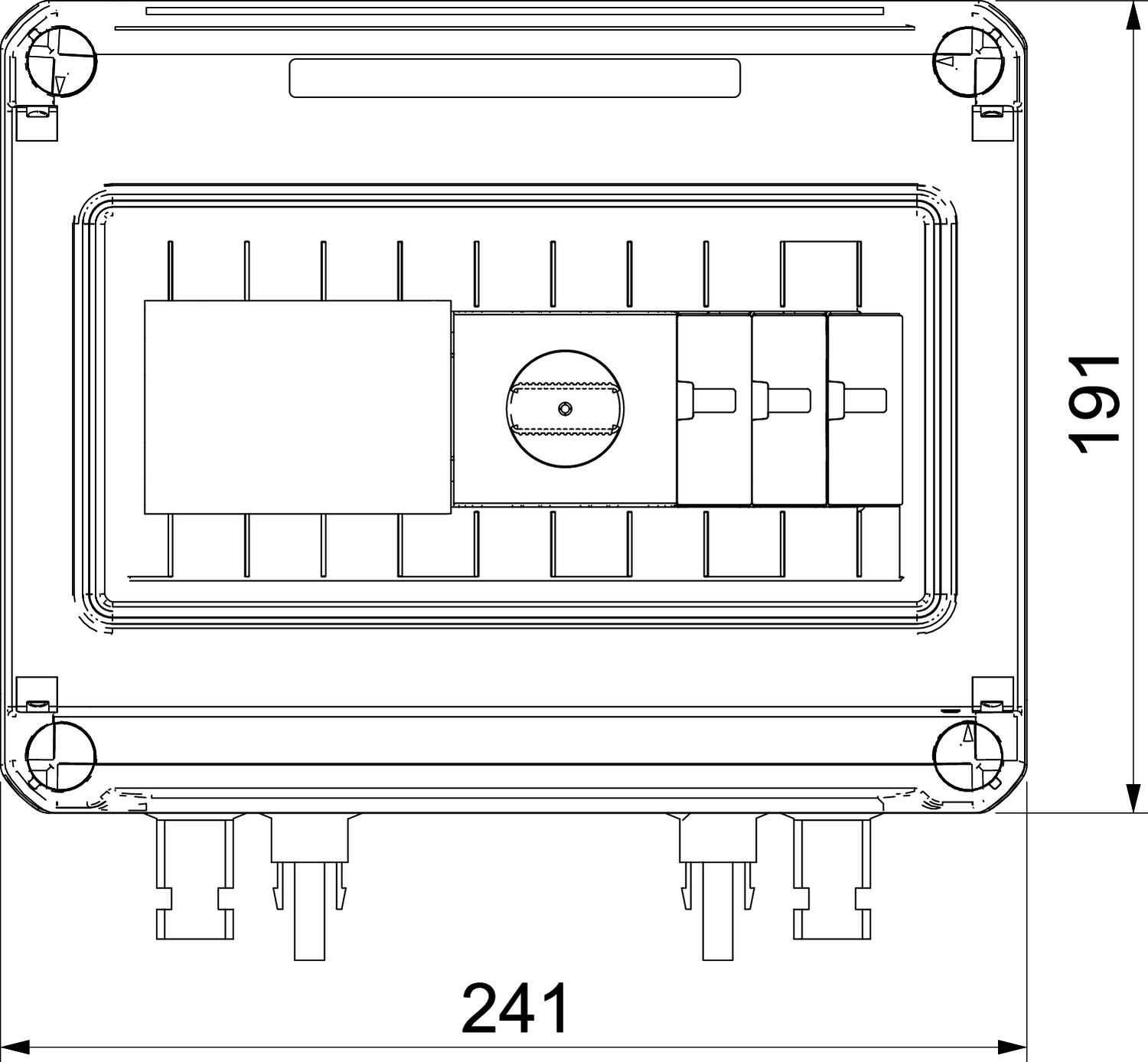

Bredde	240 mm
CO2-fotavtrykk (GWP) fra vugge til port	5,4297 kg CO₂e / 1 Stykke
Dimensjon	1000V DC
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Dybde	125 mm
Farge	lysegrå; RAL 7035
Fjernsignalisering	nei
Gjennomføring av polene	3
Høyde	191 mm
Høyeste varige spenning DC	1000 V
Integrert sikring	nei
Kravklasse i.h.t. EN 61643-11	Type 2
LPZ	1→2
Maks. forankoblet sikring	125 A
Maks. Inngangsspenning DC	1000 V
Maks. Inngangsstrøm per streng	30 A
Maks. overstrømvern på nettsiden	125
Maks. PV-spenning	1000 V
Maks. Utgangsstrøm	30 A
Maksimal avledningsstrøm (8/20 μs)	40 kA

Materiale	polykarbonat
Monteringstype	forhåndsmontert i hus
Nettform	Annet
Nettform DC	nei
Nettform IT	nei
Nettform TN	nei
Nettform TN-C	nei
Nettform TN-C-S	nei
Nettform TN-S	nei
Nettform TT	nei
Nettform øvrige	nei
Nominell avledningsstrøm (8/20 µs)	20 kA
Overvåkningsfunksjon	nei
Reaksjonstid	<25 ns
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse II
Streng-sikring	uten
Temperaturområde for bruk maks.	60 °C
Temperaturområde for bruk min.	-25 °C
Testklasse type 1	nei
Testklasse type 2	ja
Testklasse type 3	nei
Type innføring	MC4
Utførelse	3-polet for solenergisystemer
Utrustet med lastskillebryter	nei
