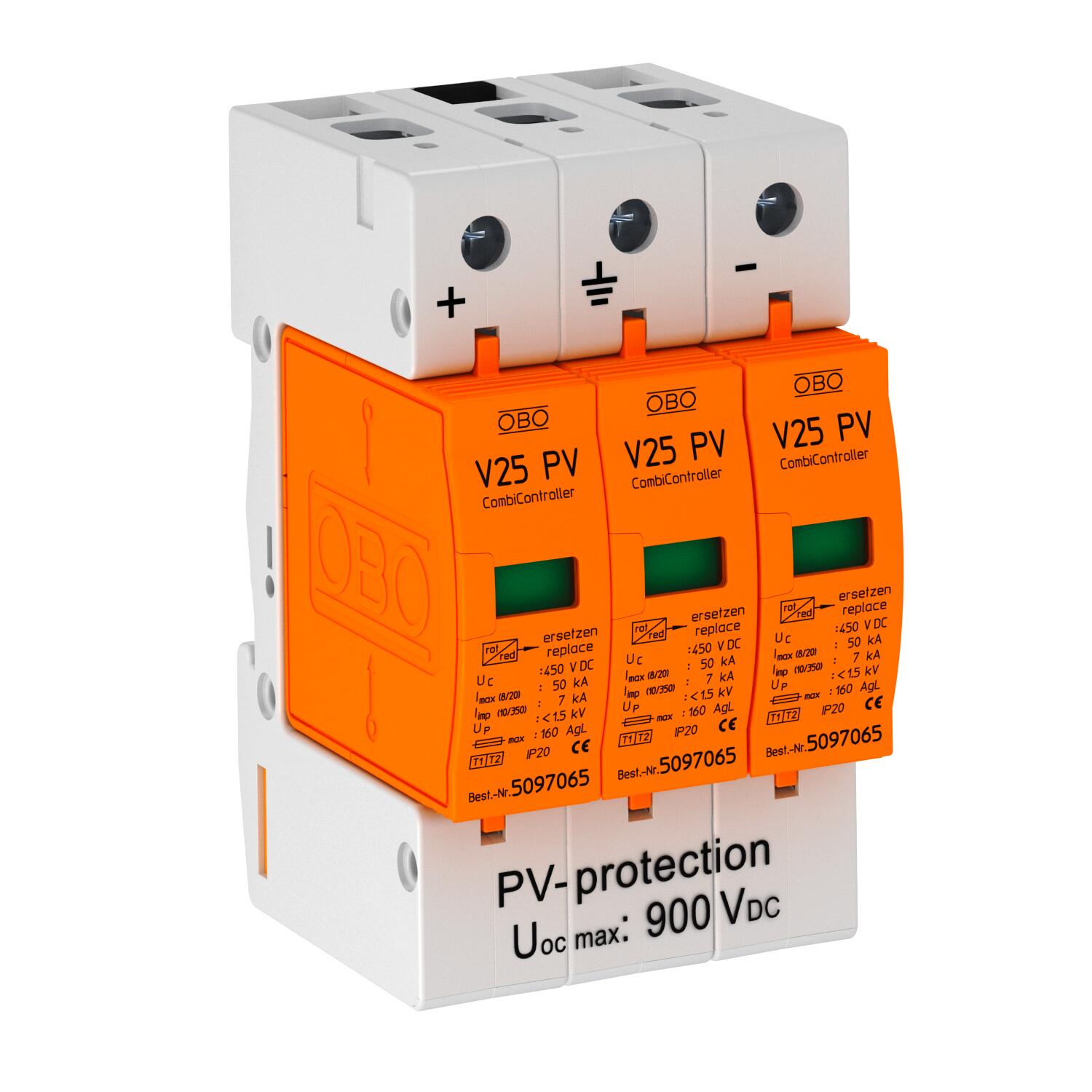

PV Kombiavleder V25, 900 V DC

Art.nr. 5097447 | EAN 4012195478683 | El.Nr 1656781

Art.nr. / Type

Gjennomføring av polene	3

Beskyttelsesklasse	IP20

Produktbeskrivelse

Produktbeskrivelse

V25 overspenningsavleder type 1+2 for PV-anlegg

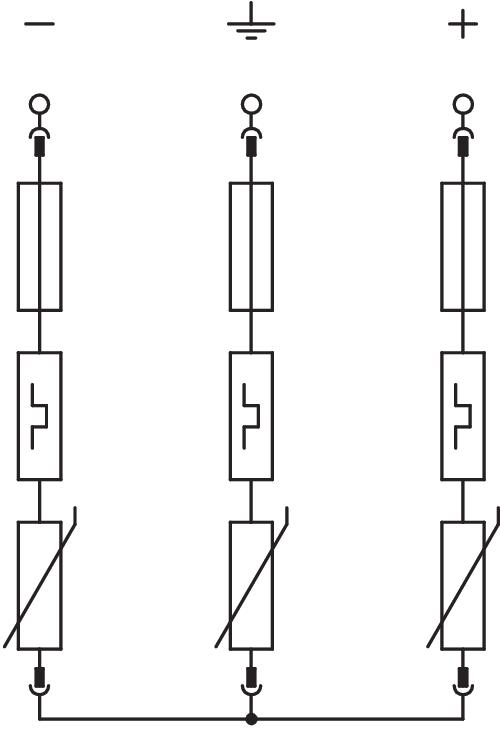

• Komplett enhet av pluggbar Varistor-avleder med skilleanordning

• Feilresistent Y-kobling iht. VDE 0100-712 (EN 50539-12)

• Overspenningsvern-potensialutjevning iht. VDE 0100-443 (IEC 60364-4-44)

• Avledningsevne opptil 7 kA (10/350) og 50 kA (8/20) per pol

• Lavt DC-beskyttelsesnivå: < 3,0 kV og Uoc max = 900V DC

• Med optisk funksjonsindikering for bruk i fordelerhus

Bruksområde: PV-anlegg med eller uten atskilt isolert lynvernanlegg

Tekniske data

Tekniske data

Beskyttelsesklasse	IP20
CO2-fotavtrykk (GWP) fra vugge til port	0,9501 kg CO2e / 1 Stykke
Dimensjon	900V DC
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalisering	nei
Gjennomføring av polene	3
Høyeste varige spenning DC	900 V
Kravklasse i.h.t. EN 61643-11	Type 1+2
Ledertverrsnitt stiv (én-/flertrådet) maks.	35 mm²
Ledertverrsnitt stiv (én-/flertrådet) min.	2,5 mm²
Ledningstype for overspenningsvern	Energiledning DC (PV)
LPZ	0→2
Lynstøtstrøm (10/350 μs)	7 kA
Maks. forankoblet sikring	160 A
Maks. overstrømvern på nettsiden	160
Maksimal avledningsstrøm (8/20 μs)	50 kA

Monteringstype	Kapselskinne 35 mm
Nettform	DC
Nettform DC	ja
Nettform IT	nei
Nettform TN	nei
Nettform TN-C	nei
Nettform TN-C-S	nei
Nettform TN-S	nei
Nettform TT	nei
Nettform øvrige	nei
Nominell avledningsstrøm (8/20 µs)	30 kA
Nominell avledningsstrøm (8/20 µs) [L-N]	30 kA
Reaksjonstid	<25 ns
Signalisering på enheten	optisk
SPD iht. IEC 61643-1	klasse I+II
Utblåsende	nei
Utførelse	3-polet for solenergisystemer
